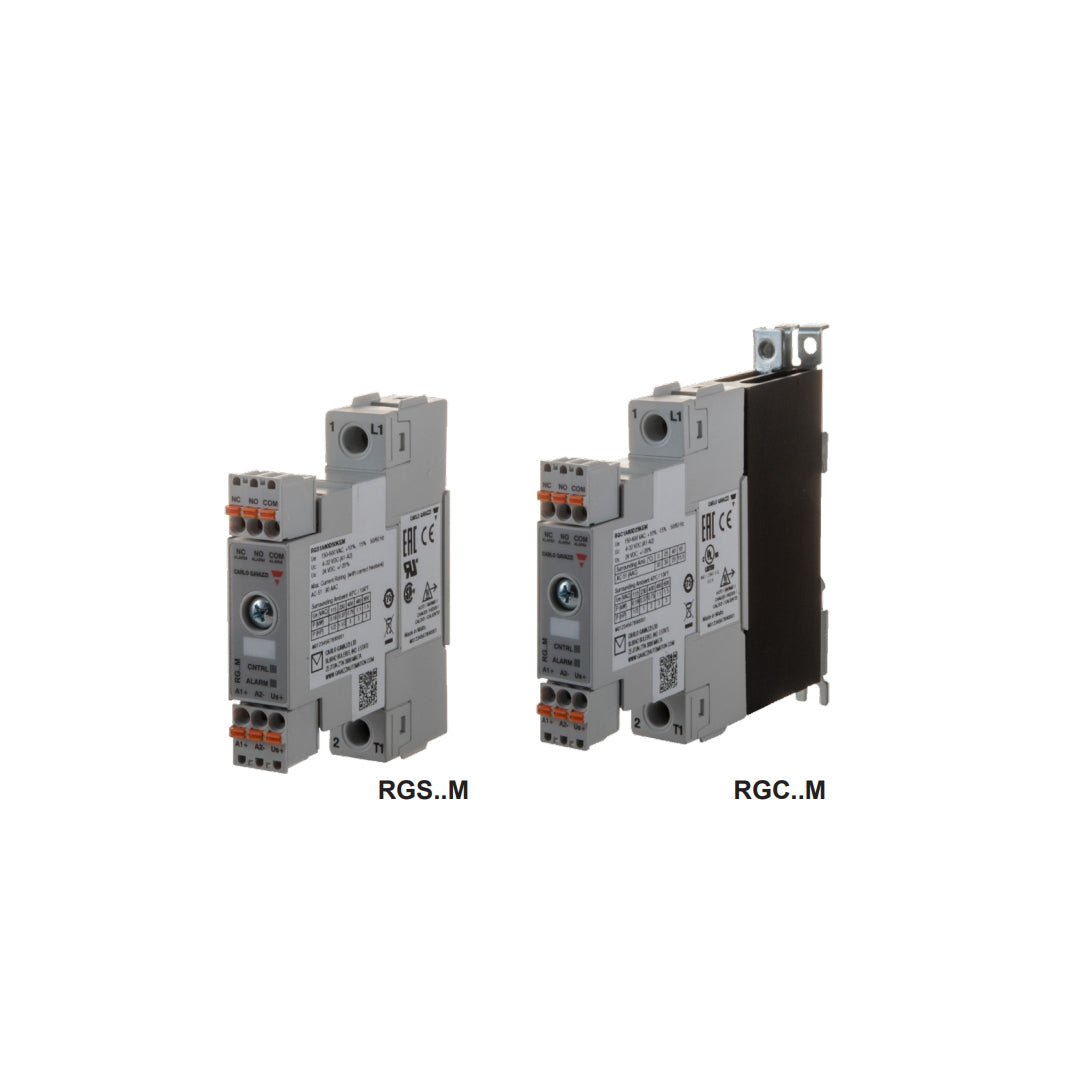

Solid State Relay carlo gavazzi RGC1A60D31KEM

Solid State Relay carlo gavazzi RGC1A60D31KEM โซลิดสเตตคอนแทคเตอร์รุ่นมีระบบตรวจสอบสถานะในตัวจาก Carlo Gavazzi ที่ยกระดับค่าพิกัดการทนพลังงานกระแสลัดวงจร I²t สูงถึง 18000 A²s รองรับกระแสโหลด 30 AAC ที่แรงดันสูงสุด 660 VAC ช่วยให้สามารถเลือกใช้ร่วมกับ Miniature Circuit Breaker (MCB) ชนิด Type B เพื่อการป้องกันแบบ Type 2 Coordination ได้อย่างประหยัดและปลอดภัย มาพร้อมระบบตรวจจับความผิดปกติทั้งฝั่งสายเมน โหลด และตัวอุปกรณ์ พร้อมไฟ LED แสดงสถานะแยกชัดเจนในตัวถังที่กะทัดรัด เหมาะสำหรับระบบควบคุมที่ต้องการความเชื่อถือได้สูง

คุณสมบัติ

• รับสัญญาณควบคุมชนิดแรงดันไฟตรงหลายย่าน (0-5V, 1-5V, 0-10V) และรองรับการต่อตัวต้านทานปรับค่าได้ภายนอกสำหรับคุมโหลดขนาด 15 AAC
• ออกแบบภาคจ่ายไฟเลี้ยงเสริม (Us) สำหรับระบบไฟกระแสตรง 24 VDC (-15% / +20%) พร้อมวงจรป้องกันการต่อไฟกลับขั้วและป้องกันแรงดันเกินชั่วขณะ
• ทำงานกับระบบไฟฟ้าหลัก 85 ถึง 265 VAC โดยมีค่าทนแรงดันพีก 800 Vp และมีวาริสเตอร์ป้องกันเสิร์จในตัว
• กินกระแสไฟเลี้ยงวงจรต่ำเพียง 30 mA ช่วยลดภาระของเพาเวอร์ซัพพลาย 24 VDC ภายในตู้ควบคุม
• มีไฟ LED แสดงสถานะแยกชัดเจนระหว่างไฟเลี้ยงและสัญญาณอินพุต (สีเขียว) กับสถานะการจ่ายไฟออกไปยังตัวโหลด (สีเหลือง)

ข้อมูลจำเพาะ

• โซลิดสเตตรีเลย์พร้อมระบบ Monitoring รุ่น RGC1A60D31KEM โดดเด่นด้วยพิกัดทนกระแสกระชากสูงในขนาดกะทัดรัด
• พิกัดกระแสใช้งาน 30 AAC (ที่ 40°C) และอัปเกรดค่า I²t สูงถึง 6,600 A²s ในตัวถังความกว้างเพียง 17.5 mm
• แรงดันใช้งานด้านเอาต์พุต 150 - 660 VAC สวิตชิ่งแบบ Zero Cross แรงดันควบคุม 4 - 32 VDC (Supply 24 VDC)
• ขั้วต่อสายกำลังหลักแบบสกรู (Screw) ขั้วต่อควบคุมแบบปลั๊กสปริง โครงสร้างการจัดวางขั้วแบบ E-Connection
• ตรวจจับสถานะแรงดันตก โหลดเปิดวงจร หรือความผิดปกติภายใน SSR พร้อมส่งสัญญาณแจ้งเตือนไปยัง PLC ทันที

โหมดการสลับเอาต์พุต	Zero cross
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	30 A
แรงดันไฟฟ้าในการทำงาน	150 V 660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V 0V
ควบคุมแรงดันไฟฟ้า DC	4V 32 V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp

ข้อมูลทางเทคนิค

• จุดเด่นทางเทคนิค: โซลิดสเตตรีเลย์ 1 เฟส แบบ Zero-Cross รุ่นพิกัดทนกระแสกระชากสูง (High I²t) พร้อมระบบ Integrated Monitoring ตรวจจับโหลดผิดปกติ
• พิกัดกระแสและค่า I²t: จ่ายกระแสโหลดสูงสุด 30 AAC ที่ 40°C โดยอัปเกรดค่า I²t สูงถึง 6600 A²s รองรับการป้องกันด้วย Miniature Circuit Breaker (MCB)
• แรงดันใช้งานและไฟเลี้ยง: แรงดันโหลด 150-660 VAC (1200 Vp) แรงดันควบคุม 4-32 VDC และไฟเลี้ยงวงจรมอนิเตอร์ 24 VDC
• การเชื่อมต่อและขนาด: โครงสร้าง E-Layout ขั้วกำลังแบบสกรู (Screw) ขั้วควบคุมแบบสปริงเสียบ บนตัวเรือนสลิมพิเศษกว้างเพียง 17.5 มม.
• ฟังก์ชันแจ้งเตือน: ส่งสัญญาณ Alarm Output แบบทรานซิสเตอร์เมื่อเกิดปัญหาไฟเมนตก โหลดขาด หรือรีเลย์ค้าง พร้อมไฟ LED แสดงสถานะแยกสี

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1A60D31KEM Data Sheet
