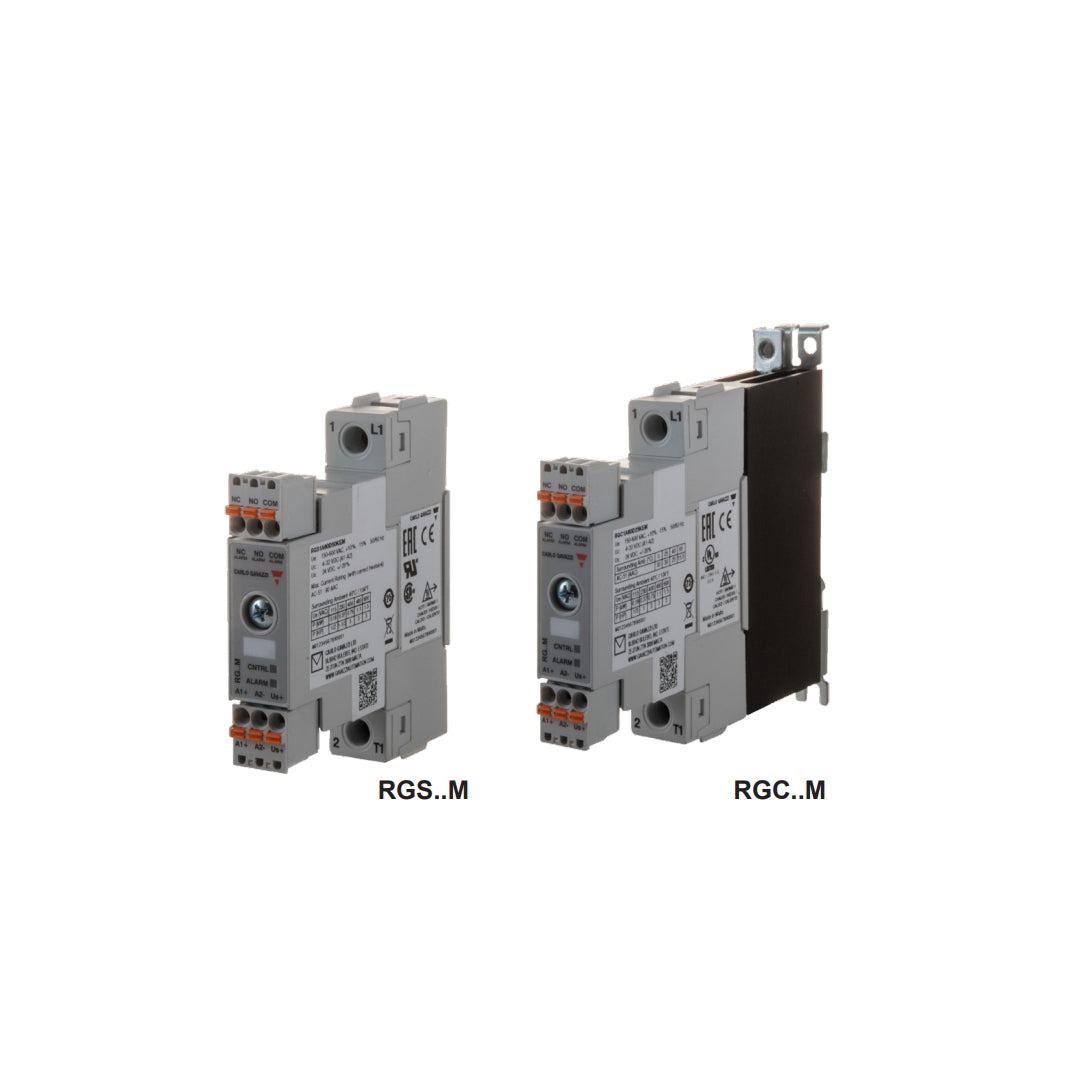

Solid State Relay carlo gavazzi RGC1A60D30KEM

Solid State Relay carlo gavazzi RGC1A60D30KEM นวัตกรรมโซลิดสเตตคอนแทคเตอร์ตระกูล RG..M จาก Carlo Gavazzi ที่รวมฟังก์ชันการสวิตชิ่งกระแสไฟฟ้า 30 AAC เข้ากับระบบมอนิเตอร์สถานะวงจรอย่างครบวงจร รองรับแรงดันโหลดสูงสุด 660 VAC และควบคุมด้วยไฟตรง 4-32 VDC ทำงานด้วยโหมด Zero Cross เพื่อลดกระแสกระชากขณะเริ่มนำกระแส ระบบวิเคราะห์ภายในสามารถตรวจจับภาวะแรงดันไฟหลักขาดหาย โหลดเปิดวงจร หรือไทริสเตอร์ลัดวงจรได้อย่างแม่นยำ พร้อมแจ้งเตือนด้วยรหัสการกะพริบของไฟ LED และเอาต์พุตแจ้งเตือน ช่วยให้การบำรุงรักษาเชิงป้องกันทำได้อย่างรวดเร็ว

คุณสมบัติ

• จ่ายกระแสสลับแบบปรับสัดส่วนได้สูงสุดถึง 50 AAC ในระบบแรงดันไฟฟ้า 85 ถึง 265 VAC (800 Vp) โดยรวมฮีตซิงก์ระบายความร้อนไว้ในยูนิตเดียว
• รับคำสั่งควบคุมจาก PLC หรือ Temperature Controller ผ่านสัญญาณกระแส 4-20 mADC โดยดึงพลังงานจากลูปสัญญาณโดยตรง
• ปรับเปลี่ยนรูปแบบการตัดเฟส (Phase Angle) หรือการกระจายลูกคลื่นเต็มรูป (Distributed Full Cycle) ได้ง่ายด้วยสวิตช์หมุนหน้าเครื่อง
• ทนแรงดันอิมพัลส์พิกัด 6 kV (1.2/50 μs) ตามมาตรฐาน Overvoltage Category III มั่นใจได้ในสภาพแวดล้อมโรงงานที่มีสัญญาณรบกวนสูง
• รองรับทั้งการยึดเกาะบนราง DIN และการยึดด้วยสกรูเข้ากับแผ่นเพลทภายในตู้คอนโทรลตามมาตรฐาน UL508A

ข้อมูลจำเพาะ

• โซลิดสเตตรีเลย์ 1 เฟส รุ่น RGC1A60D30KEM ในตระกูล RG..M ที่มีฟังก์ชันตรวจจับความผิดปกติของระบบไฟและโหลด
• พิกัดกระแสใช้งานสูงสุด 30 AAC (ที่ 40°C) ค่า I²t ที่ 1,800 A²s รองรับงานควบคุมฮีตเตอร์และโหลดความต้านทาน
• ทำงานที่แรงดันโหลด 150 - 660 VAC (1200 Vp) แรงดันควบคุม 4 - 32 VDC และใช้ไฟเลี้ยงระบบมอนิเตอร์ 24 VDC
• ขั้วต่อสายกำลังแบบสกรู (Screw) ร่วมกับขั้วต่อควบคุมแบบปลั๊กสปริงถอดเสียบได้ โครงสร้างแบบ E-Connection
• ความกว้างฮีตซิงก์ 22.5 mm แจ้งเตือนอาการไฟเมนขาด โหลดขาด หรือ SSR ลัดวงจรผ่านไฟ LED และเอาต์พุต Alarm

โหมดการสลับเอาต์พุต	Zero cross
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	30 A
แรงดันไฟฟ้าในการทำงาน	150 V... 660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V... 0V
ควบคุมแรงดันไฟฟ้า DC	4V... 32 V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp

ข้อมูลทางเทคนิค

• ระบบตรวจสอบสถานะอัจฉริยะ: โซลิดสเตตรีเลย์ 1 เฟส แบบ Zero-Cross พร้อมฟังก์ชัน Integrated Monitoring ตรวจจับไฟเมนขาด โหลดขาด หรือ SSR ลัดวงจร
• พิกัดกระแสและขนาดความกว้าง: จ่ายกระแสใช้งานสูงสุด 30 AAC ที่ 40°C (ค่า I²t เท่ากับ 1800 A²s) ตัวเรือนพร้อมฮีตซิงก์กว้าง 22.5 มม.
• สเปกแรงดันไฟฟ้า: รองรับแรงดันโหลด 150-660 VAC (1200 Vp) แรงดันควบคุม 4-32 VDC และใช้ไฟเลี้ยงระบบตรวจจับ 24 VDC
• การเข้าสายและโครงสร้าง: การจัดวางขั้วแบบ E-Layout ขั้วกำลังหลักเป็นสกรูยึด (Screw) ส่วนขั้วควบคุมและขั้ว Alarm เป็นปลั๊กสปริงเสียบ
• การส่งสัญญาณเตือน: มีไฟ LED สีเขียวแสดงสถานะการทำงาน และไฟ LED สีแดงกะพริบแจ้งรหัสความผิดปกติพร้อมหน้าสัมผัสทรานซิสเตอร์เอาต์พุต

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1A60D30KEM Data Sheet
