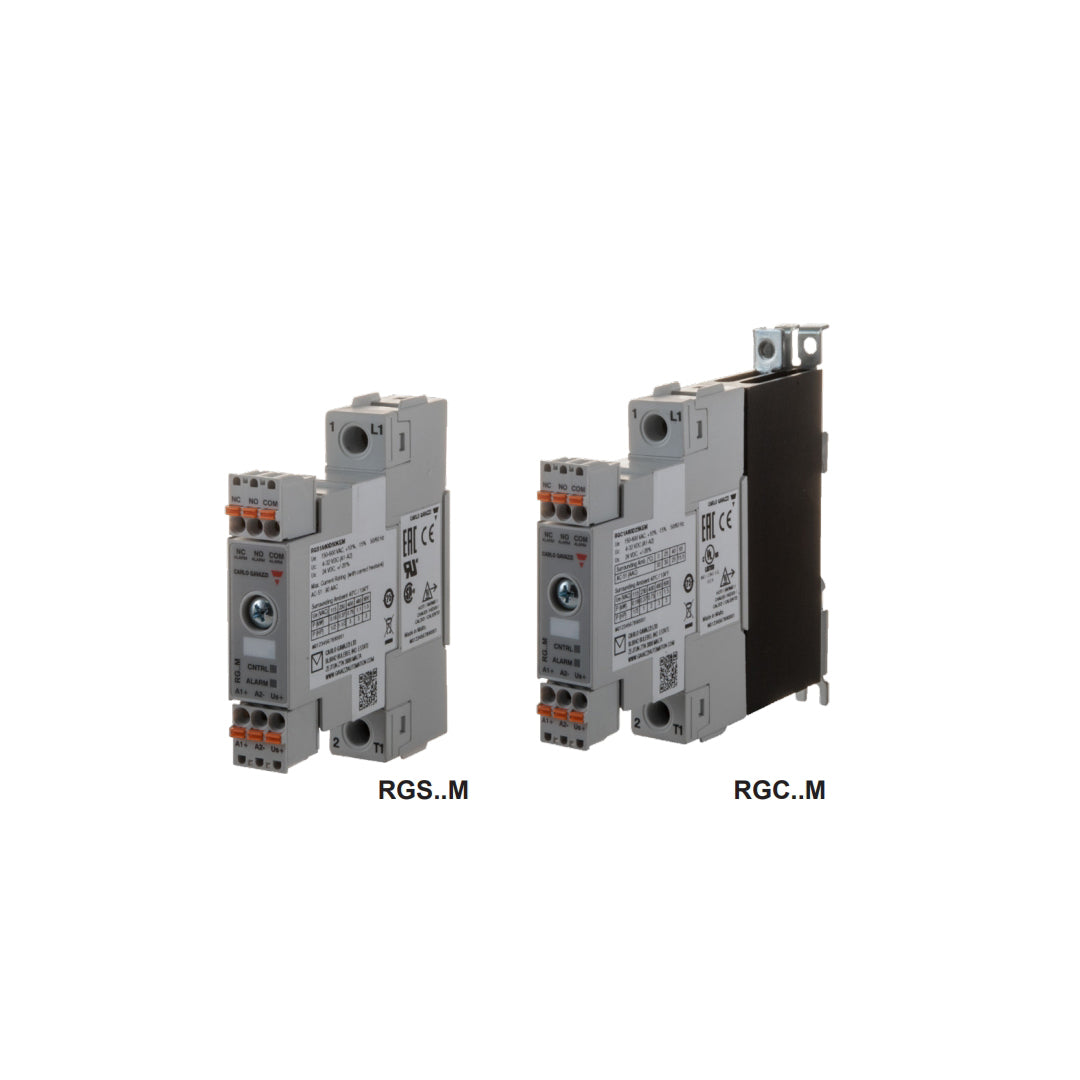

Solid State Relay carlo gavazzi RGC1A60D25KEM

Solid State Relay carlo gavazzi RGC1A60D25KEM อุปกรณ์สวิตชิ่งไร้หน้าสัมผัสในตระกูล RG..M Series จากแบรนด์ Carlo Gavazzi ที่ผสานการควบคุมโหลดเข้ากับระบบตรวจสอบความผิดปกติอัจฉริยะในตัว รองรับกระแสใช้งาน 25 AAC ที่แรงดันสูงสุด 660 VAC ทำงานแบบ Zero Cross เพื่อการควบคุมฮีตเตอร์และโหลดความต้านทานอย่างนุ่มนวล จุดเด่นทางวิศวกรรมคือความสามารถในการตรวจจับไฟเมนขาด โหลดขาด หรือความผิดปกติภายในวงจรพร้อมส่งสัญญาณเตือนผ่านเอาต์พุต Alarm และไฟ LED แสดงสถานะ ช่วยยกระดับความมั่นคงในการทำงานของเครื่องจักรอุตสาหกรรมได้อย่างมีประสิทธิภาพ

คุณสมบัติ

• ออกแบบการจัดวางขั้วต่อแบบ SSR Configuration (U-layout) ช่วยให้การเปลี่ยนทดแทนโซลิดสเตตรีเลย์รูปแบบดั้งเดิมในตู้คอนโทรลทำได้โดยไม่ต้องรื้อแนวสายไฟใหม่
• สวิตช์กำลังชนิดสุ่มเฟส (Instant-On) รองรับการสับเปลี่ยนสถานะแบบไร้หน้าสัมผัสกลไก ลดปัญหาการเกิดอาร์กและสัญญาณรบกวนจากการสึกหรอของขั้วสัมผัส
• ทนค่าพลังงานกระแสกระชาก ($I^2t$) ได้สูงถึง 18,000 $A^2s$ ช่วยให้การประสานงานร่วมกับเซอร์กิตเบรกเกอร์ย่อยแบบ Type 2 ทำได้อย่างมีประสิทธิภาพ
• รับแรงดันควบคุมไฟตรงตั้งแต่ 4 ถึง 32 VDC และจ่ายโหลดกระแสสลับได้สูงสุด 65 AAC ที่แรงดันใช้งาน 42 ถึง 600 VAC
• ติดตั้งลงบนรางปีกนกมาตรฐาน (DIN Rail) ได้ทันทีด้วยฐานฮีตซิงก์ขนาด 70 มิลลิเมตร พร้อมระดับการป้องกันการสัมผัสตามมาตรฐาน IP20

ข้อมูลจำเพาะ

• โซลิดสเตตรีเลย์ 1 เฟส รุ่น RGC1A60D25KEM มาพร้อมระบบตรวจสอบความผิดปกติของโหลดและตัวรีเลย์ในตัว (Integrated Monitoring)
• จ่ายกระแสสลับด้านเอาต์พุตได้ 25 AAC (ที่ 40°C) ค่า I²t สำหรับฟิวส์ตัดวงจรอยู่ที่ 1,800 A²s
• ช่วงแรงดันโหลดใช้งาน 150 - 660 VAC สวิตชิ่งแบบ Zero Cross พร้อมแรงดันควบคุม 4 - 32 VDC และไฟเลี้ยงวงจรตรวจสอบ 24 VDC
• ขั้วต่อสายกำลังหลักแบบสกรู (Screw) และขั้วต่อสัญญาณควบคุมแบบปลั๊กสปริง โครงสร้างแบบ E-Connection
• ตัวถังกว้าง 17.8 mm มีไฟ LED แสดงสถานะ CONTROL และ ALARM พร้อมเอาต์พุตทรานซิสเตอร์แจ้งเตือนความผิดปกติ

โหมดการสลับเอาต์พุต	Zero cross
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	25 A
แรงดันไฟฟ้าในการทำงาน	150 V... 660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0V
ควบคุมแรงดันไฟฟ้า DC	4V... 32 V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp

ข้อมูลทางเทคนิค

• ประเภทการสวิตชิ่งและฟังก์ชันพิเศษ: โซลิดสเตตรีเลย์ 1 เฟส แบบ Zero-Cross มาพร้อมระบบ Integrated Monitoring ตรวจจับความผิดปกติของโหลดและสถานะภายใน SSR
• พิกัดกระแสใช้งาน: รองรับกระแสโหลดสูงสุด 25 AAC ที่ 40°C (โครงสร้าง E-Layout ขนาดความกว้างสลิม 17.5 มม.)
• แรงดันไฟฟ้าที่รองรับ: แรงดันด้านเอาต์พุต 150-660 VAC (Blocking Voltage 1200 Vp) ใช้แรงดันควบคุม 4-32 VDC และไฟเลี้ยงวงจรมอนิเตอร์ 24 VDC
• รูปแบบขั้วต่อสายไฟ: ขั้วต่อสายกำลังไฟหลักแบบสกรู (Screw Terminal) และขั้วต่อสัญญาณควบคุม/เอาต์พุตแจ้งเตือนแบบปลั๊กสปริงถอดเสียบได้
• ระบบแจ้งเตือนและการป้องกัน: มีไฟ LED แสดงสถานะ Alarm ด้านหน้า พร้อมเอาต์พุตทรานซิสเตอร์ส่งสัญญาณแจ้งเตือนไปยัง PLC และรองรับค่า I²t ที่ 1800 A²s

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1A60D25KEM Data Sheet
