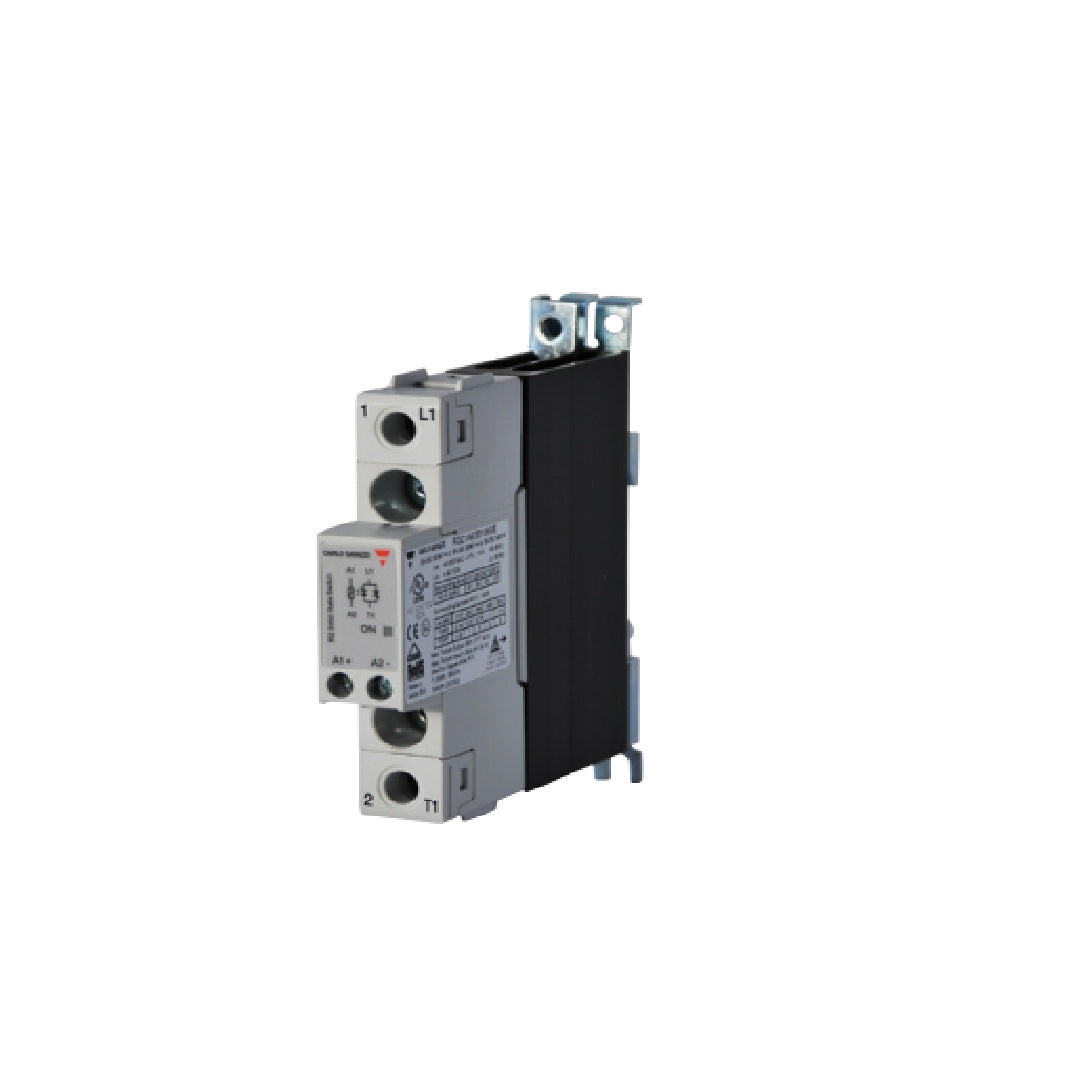

Solid State Relay carlo gavazzi RGC1A60D15KKE

Solid State Relay carlo gavazzi RGC1A60D15KKE โซลิดสเตตรีเลย์ 1 เฟสขนาดกะทัดรัดพร้อมฮีตซิงก์จากซีรีส์ RGC1A ของ Carlo Gavazzi ที่ออกแบบมาเพื่อรองรับโหลดกระแสสลับพิกัด 15 แอมแปร์และแรงดันสูงสุด 600 โวลต์ด้วยอินพุตไฟตรง การออกแบบครีบระบายความร้อนแนวตั้งช่วยให้การไหลเวียนของอากาศภายในตู้คอนโทรลทำได้ดีเยี่ยมโดยไม่ต้องพึ่งพาพัดลม มาพร้อมขั้วต่อสกรูที่ยึดสายไฟได้อย่างแน่นหนาและไฟแอลอีดีแสดงสถานะการทำงานที่ชัดเจน ตอบโจทย์การควบคุมฮีตเตอร์โซนย่อยในเครื่องจักรบรรจุภัณฑ์และงานขึ้นรูปชิ้นงาน

คุณสมบัติ

• โซลิดสเตตรีเลย์ 1 เฟส ตระกูล RGC1A พิกัดกระแส 25 A รองรับแรงดันใช้งานสูงถึง 600 VAC พร้อมฮีตซิงก์ในตัว
• ใช้แรงดันควบคุมแบบไฟตรง (DC) กว้างถึง 32 VDC เชื่อมต่อกับระบบควบคุมอัตโนมัติได้หลากหลายโดยไม่ต้องใช้ตัวต้านทานลดแรงดัน
• ขั้วต่อสายแบบสกรู (KKE) ทั้งฝั่งอินพุตและเอาต์พุต ช่วยให้การติดตั้งและซ่อมบำรุงทำได้ด้วยเครื่องมือช่างพื้นฐาน
• ตัดต่อโหลดที่จุดศูนย์ของคลื่นไฟฟ้ากระแสสลับ ช่วยลดความเคียดทางไฟฟ้าที่เกิดกับขดลวดความร้อนและตัวเก็บประจุ
• โครงสร้างหน้าแคบเพียง 22.5 มิลลิเมตร สามารถยึดติดราง DIN Rail หรือยึดสกรูเข้ากับแผ่นเพลทตู้คอนโทรลได้โดยตรง

ข้อมูลจำเพาะ

• ขนาดและโครงสร้าง: โซลิดสเตตคอนแทคเตอร์ 1 โพล พร้อมครีบระบายความร้อนในตัว ความกว้างตัวถังเพียง 17.5 มม. ประหยัดพื้นที่ติดตั้งสูงสุด
• พิกัดกระแสและแรงดันเอาต์พุต: รองรับกระแสโหลดไฟสลับได้ 15 AAC ที่ช่วงแรงดันใช้งานกว้างตั้งแต่ 42 ถึง 660 VAC (ทนแรงดันพีค 1200 Vp)
• ระบบอินพุตและการสวิตชิ่ง: ใช้แรงดันไฟตรงควบคุมที่ 4 ถึง 32 VDC ตัดต่อวงจรด้วยโหมด Zero-cross Switching
• ขั้วต่อและการเข้าสาย: รูปแบบการเดินสาย E-Layout ใช้ขั้วต่อแบบสกรูทั้งฝั่งพาวเวอร์และฝั่งคอนโทรล (รหัส KKE)
• วงจรปกป้องอุปกรณ์: ติดตั้ง Integrated Varistor ป้องกันแรงดันเกินชั่วขณะมาให้ในตัว พร้อมไฟ LED แสดงสถานะการทำงาน

โหมดการสลับเอาต์พุต	Zero cross
จำนวน poles	1
กระแสไฟฟ้าที่กำหนด AC-51	20 A
กระแสไฟฟ้าที่กำหนด AC-53a	5A
แรงดันไฟฟ้าในการทำงาน	42 V 660 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V 0V
ควบคุมแรงดันไฟฟ้า DC	4V 32 V
การเชื่อมต่อไฟฟ้า	Screw with captive clamp

ข้อมูลทางเทคนิค

• โซลิดสเตตคอนแทคเตอร์ 1 เฟส ขนาดกะทัดรัดกว้าง 17.8 มม. พร้อมฮีตซิงก์ยึดราง DIN
• รองรับแรงดันใช้งานฝั่งโหลด 42 ถึง 600 VAC (1200 Vp) และพิกัดกระแส 15 AAC
• สวิตชิ่งที่จุดศูนย์ (Zero Cross) ด้วยแรงดันควบคุมอินพุต 4 ถึง 32 VDC
• ขั้วต่อสายกำลังแบบ Box Clamp (K) และขั้วควบคุมแบบสกรู (KE) มาตรฐานป้องกัน IP20
• ติดตั้งไฟ LED แสดงสถานะอินพุตและมี Integrated Varistor ป้องกันแรงดันกระชาก

เอกสารข้อมูล

Solid State Relay carlo gavazzi RGC1A60D15KKE Data Sheet
