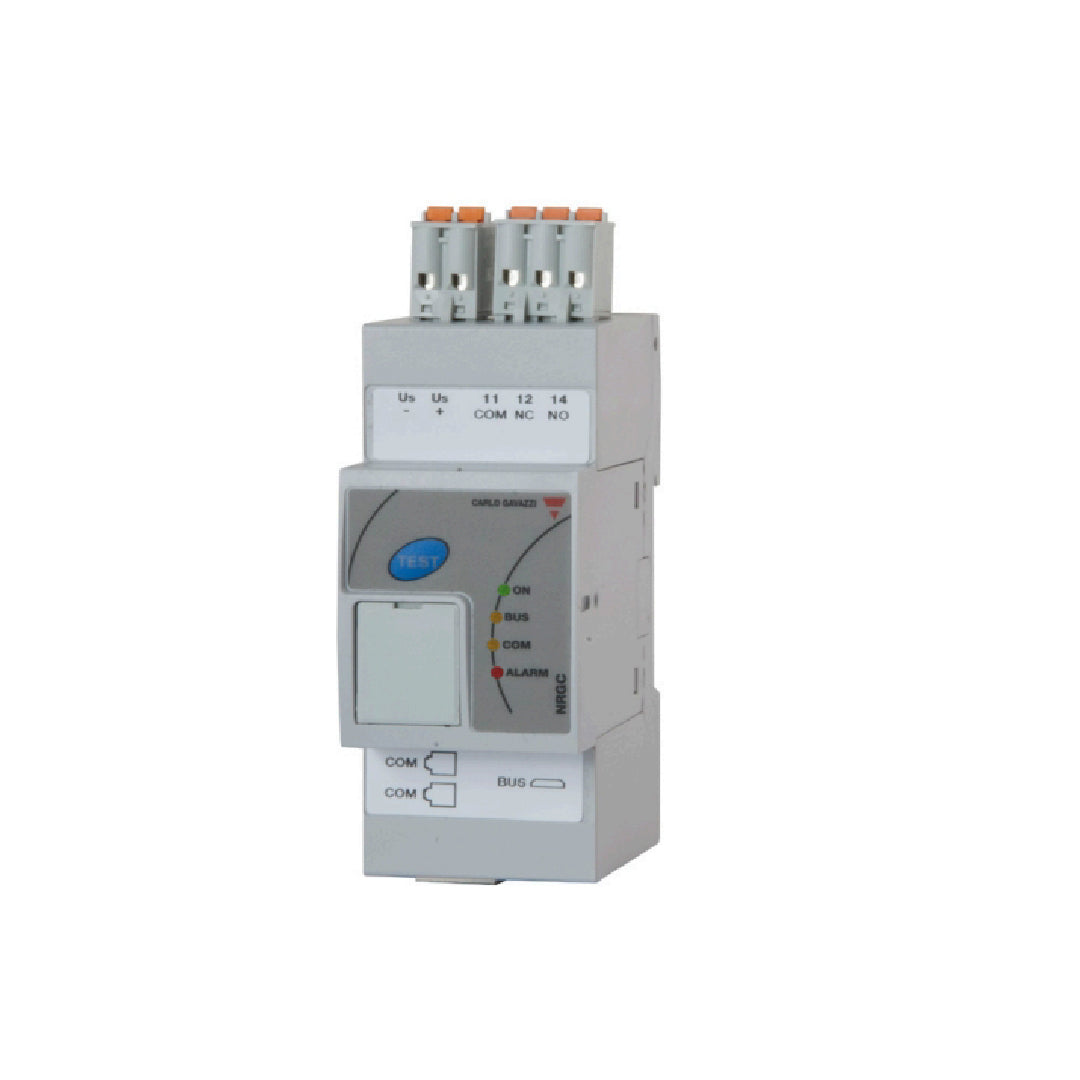

Solid State Relay carlo gavazzi NRGC

Solid State Relay carlo gavazzi NRGC นวัตกรรมโซลิดสเตตรีเลย์อัจฉริยะพร้อมระบบสื่อสารเครือข่ายในตัวจาก Carlo Gavazzi ที่ปฏิวัติการควบคุมโหลดความร้อนในอุตสาหกรรมสู่ยุคดิจิทัล ซีรีส์นี้ผสานการทำงานของโซลิดสเตตคอนแทคเตอร์เข้ากับระบบวัดค่าทางไฟฟ้าและฟังก์ชันวิเคราะห์ความผิดปกติได้อย่างครบถ้วนในตัวเดียว ช่วยให้ระบบควบคุมหลักสามารถตรวจสอบกระแส แรงดัน ความถี่ และตรวจจับอาการฮีตเตอร์ขาดได้อย่างแม่นยำแบบเรียลไทม์ ช่วยลดจำนวนอุปกรณ์ต่อพ่วงในตู้คอนโทรล ประหยัดเวลาการเดินสาย และยกระดับมาตรฐานความปลอดภัยของเครื่องจักรอย่างเหนือชั้น

คุณสมบัติ

• โซลิดสเตตรีเลย์สำหรับตัดต่อโหลดไฟกระแสตรง (DC Switching) ซีรีส์ RP1D ขนาดกะทัดรัดพร้อมอแดปเตอร์ยึดราง DIN จากโรงงาน
• รองรับแรงดันโหลดฝั่งเอาต์พุตตั้งแต่ 1 ถึง 60 VDC และจ่ายกระแสใช้งานสูงสุดได้ 4 ADC อย่างมีเสถียรภาพ
• ใช้แรงดันควบคุมฝั่งอินพุตแบบไฟตรง (DC Control) พร้อมไฟ LED แสดงสถานะการทำงานบนตัวรีเลย์เพื่อความสะดวกในการตรวจสอบ
• แยกวงจรระหว่างอินพุตและเอาต์พุตด้วยออปโตคัปเปลอร์ (Optical Isolation) ช่วยป้องกันสัญญาณรบกวนย้อนกลับเข้าสู่ชุดคอนโทรล
• ไม่มีหน้าสัมผัสทางกลจึงไม่เกิดประกายไฟและการสึกหรอ เหมาะสำหรับงานสวิตชิ่งความถี่สูง เช่น โซลินอยด์วาล์วและคลัตช์แม่เหล็กไฟฟ้า

ข้อมูลจำเพาะ

• บทบาทของอุปกรณ์: โมดูลคอนโทรลเลอร์หลักสำหรับระบบสื่อสาร NRG BUS ทำหน้าที่เชื่อมโยงชุดโซลิดสเตตรีเลย์เข้ากับระบบควบคุมหลัก
• อินเทอร์เฟซการสื่อสาร: เชื่อมต่อรับส่งข้อมูลผ่านมาตรฐาน Modbus RTU บนโครงข่ายสายสัญญาณ RS485
• ความสามารถในการควบคุมบัส: รองรับการจัดการโซลิดสเตตรีเลย์รุ่น RG..N ในสายบัสเดียวกันได้สูงสุด 32 ถึง 48 โพล
• ระบบตรวจสอบและวิเคราะห์ผล: รองรับการอ่านค่าพารามิเตอร์ทางไฟฟ้าและการวินิจฉัยอาการเสียของโหลดและตัวรีเลย์ผ่านระบบสื่อสารโดยตรง
• โครงสร้างและการติดตั้ง: ขนาดกะทัดรัดติดตั้งบนราง DIN มาตรฐาน ใช้ร่วมกับสายบัสภายในรุ่น RCRGN เพื่อการติดตั้งที่รวดเร็ว

แรงดันไฟฟ้าในการทำงาน	19.2 V 32 V
ควบคุมแรงดันไฟฟ้ากระแสสลับ	0V...0V
ควบคุมแรงดันไฟฟ้า DC	0V...0V
การเชื่อมต่อไฟฟ้า	Spring

ข้อมูลทางเทคนิค

• อินเทอร์เฟซการสื่อสารหลัก: คอนโทรลเลอร์ตัวกลางสำหรับระบบ NRG BUS รุ่นมาตรฐาน เชื่อมต่อกับระบบควบคุมหลักหรือ PLC ผ่านพอร์ตสื่อสารอนุกรม Modbus RTU (RS485 แบบ 2 สาย)
• ขีดความสามารถในการจัดการบัส: รองรับการควบคุมและอ่านค่าโซลิดสเตตรีเลย์รุ่น RG..CM..N ได้สูงสุด 32 โพล หรือมอนิเตอร์รุ่น RG..D..N ได้สูงสุด 48 โพล ใน 1 วงจร NRG Chain
• ฟังก์ชันตรวจสอบและป้องกัน: ตรวจจับความผิดปกติแบบเรียลไทม์ ทั้งสายเมนขาด ฮีตเตอร์ขาดบางส่วนหรือทั้งหมด SSR ลัดวงจร และอุณหภูมิฮีตซิงก์สูงเกินกำหนด
• พิกัดแรงดันไฟเลี้ยง (Us): ใช้แหล่งจ่ายไฟตรง 24 VDC (19.2 ถึง 32 VDC) กินไฟน้อยกว่า 12 W มีระบบป้องกันการกลับขั้วไฟและไฟ LED แสดงสถานะการทำงานด้านหน้า
• ขนาดโครงสร้างและอุปกรณ์ในชุด: ตัวถังกว้าง 35 มม. (2-DIN) ยึดราง DIN ระดับการป้องกัน IP20 มาพร้อมตัวต้านทานปิดปลายสายบัส (Termination Resistor) ในกล่อง

เอกสารข้อมูล

Solid State Relay carlo gavazzi NRGC Data Sheet
