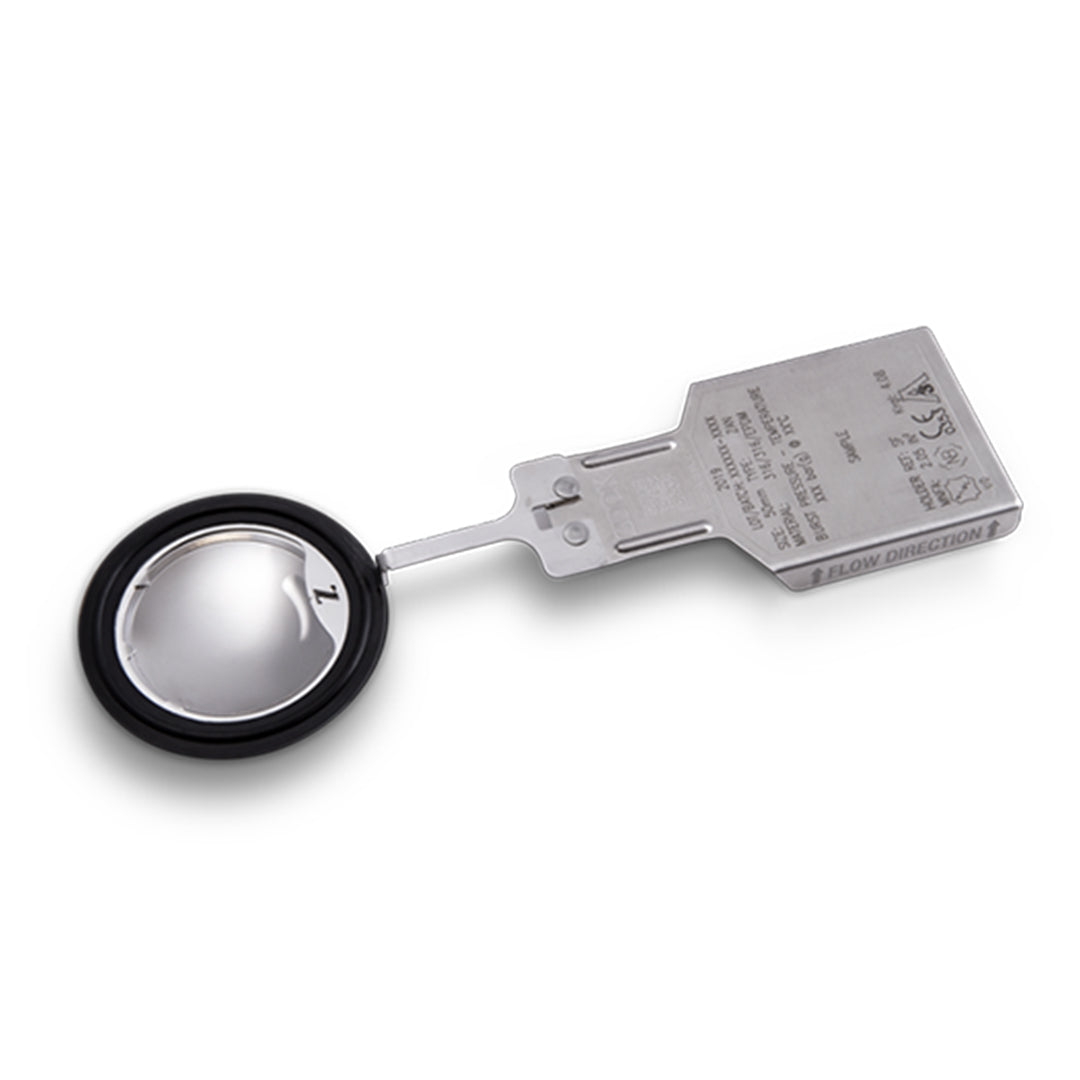

• Rupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Sanitary Disks ZANITARY
1 1

Rupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Sanitary Disks ZANITARY

Rupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Sanitary Disks ZANITARY

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

ZOOK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
6,364.80 ฿
6,364.80 ฿
Sale Sold out

รายละเอียด Rupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Sanitary Disks ZANITARY

Rupture Disk หรือแผ่นระเบิดแรงดันของแบรนด์ ZOOK เป็นอุปกรณ์ด้านความปลอดภัยที่ออกแบบมาเพื่อป้องกันแรงดันเกินในระบบ โดยจะทำงานเมื่อแรงดันภายในระบบสูงเกินค่าที่กำหนด แผ่นจะแตกออกทันทีเพื่อระบายแรงดัน ช่วยป้องกันความเสียหายต่ออุปกรณ์และบุคลากร ZOOK มีรุ่นให้เลือกหลากหลาย เช่น RLS (Reverse Buckling), FLS (Forward Acting), MBD (Miniature) และรุ่น Bi-Directional ซึ่งแต่ละรุ่นออกแบบมาให้เหมาะสมกับลักษณะการใช้งานต่างๆ ทั้งในระบบแรงดันสูง แรงดันสลับ หรืออุปกรณ์ขนาดเล็ก รองรับวัสดุหลากหลายชนิด เช่น Stainless Steel, Inconel, Hastelloy และ Tantalum เพื่อทนต่อสารเคมีและอุณหภูมิที่แตกต่างกัน แผ่นแตกของ ZOOK มีความแม่นยำสูง ไม่รั่วซึม ใช้งานง่าย และไม่ต้องบำรุงรักษา จึงเป็นทางเลือกที่นิยมในอุตสาหกรรมเคมี ปิโตรเคมี อาหาร ยา และอื่นๆ ที่ต้องการความปลอดภัยสูงจากแรงดันเกินในระบบ

คุณสมบัติ

Rupture Disk ของแบรนด์ ZOOK มีคุณสมบัติเด่นด้านความแม่นยำในการระเบิดที่แรงดันที่กำหนด ช่วยป้องกันความเสียหายจากแรงดันเกินในระบบได้อย่างมีประสิทธิภาพ โดยออกแบบให้ทำงานทันทีเมื่อแรงดันถึงค่าที่ตั้งไว้ ทั้งยังมีรุ่นให้เลือกทั้งแบบ Forward Acting และ Reverse Buckling รองรับแรงดันตั้งแต่ต่ำมากจนถึงแรงดันสูงพิเศษ และสามารถติดตั้งได้ในระบบที่มีแรงดันผันผวนหรือเกิดแรงดันย้อนกลับได้ดี วัสดุของแผ่นมีให้เลือกหลากหลาย เช่น Stainless Steel, Inconel, Monel, Hastelloy และ Tantalum เพื่อตอบโจทย์งานที่เกี่ยวข้องกับสารเคมีรุนแรงหรือสภาวะแวดล้อมที่รุนแรง

นอกจากนี้ แผ่นระเบิดของ ZOOK ยังมีจุดเด่นที่โครงสร้างแบบไร้การรั่วซึม ช่วยรักษาความบริสุทธิ์ของระบบโดยไม่ปล่อยสารออกสู่ภายนอกจนกว่าแรงดันจะเกินค่าที่กำหนด ไม่ต้องบำรุงรักษา และเปลี่ยนใหม่ได้ง่ายเมื่อแผ่นแตก การออกแบบของ ZOOK ยังรองรับการใช้งานในอุตสาหกรรมต่างๆ เช่น ปิโตรเคมี พลังงาน ยา อาหาร และอุปกรณ์วิเคราะห์ที่ต้องการความแม่นยำสูง นับว่าเป็นอุปกรณ์ป้องกันแรงดันเกินที่เชื่อถือได้และได้รับความนิยมอย่างแพร่หลาย

ข้อมูลเฉพาะ

ซีรีส์ ZANITARY® คือดิสก์สุขาภิบาลขั้นสูงที่ออกแบบมาสำหรับอุตสาหกรรมเทคโนโลยีชีวภาพ ยา และแปรรูปอาหาร การออกแบบใหม่นี้ติดตั้งระหว่างปลอกหุ้มสุขาภิบาลมาตรฐานได้อย่างลงตัว

ข้อมูลทางเทคนิค

General data
  • เหมาะอย่างยิ่งสำหรับบริการที่มีความบริสุทธิ์สูงและทนต่อการกัดกร่อนซึ่งจำเป็นสำหรับอุตสาหกรรมวิทยาศาสตร์ชีวภาพ
  • ออกแบบมาเพื่อไม่เกิดการแตกกระจาย
  • การออกแบบที่แข็งแกร่งด้วยโลหะแข็งช่วยให้ป้องกันดิสก์ที่มีอัตราแรงดันต่ำได้ดีขึ้น
  • อัตราส่วนการทำงานสูงถึง 95% ของแรงดันระเบิดที่ทำเครื่องหมายไว้ สำหรับแรงดันต่ำกว่า 40 psig (2.76 barg) โปรดดูตาราง
  • การทดสอบเพิ่มเติมมีไว้สำหรับอัตราส่วนการทำงานทางวิศวกรรมที่แท้จริง 95% พร้อมความคลาดเคลื่อนของประสิทธิภาพ ±5%
  • การเคลือบแบบ Passivation เพื่อลดโอกาสการปนเปื้อน
  • พื้นผิวมาตรฐาน (Ra) 4-20 µin (0.1 – 0.5 µm)
  • ทนทานต่อสุญญากาศเต็มรูปแบบโดยไม่ต้องใช้ตัวรองรับสุญญากาศแยกต่างหาก
  • เหมาะสำหรับการใช้งานของเหลว ก๊าซ หรือสองเฟส
  • อัตราความเสียหาย 1.0 หรือต่ำกว่า
  • อายุการใช้งานที่คาดหวังของเทคโนโลยีดิสก์ใหม่นี้คือ 30,000 รอบด้วยรอบสูญญากาศเต็มรูปแบบ และประมาณ 1,000,000 รอบโดยไม่มีรอบสูญญากาศเต็มรูปแบบ
  • ดิสก์ที่มีจำหน่ายใน 316L และ Hastelloy
  • เหมาะสำหรับใช้กับการติดตั้งหน้าแปลน NovAseptic
  • การออกแบบที่เป็นเอกลักษณ์อยู่ระหว่างการจดสิทธิบัตร
  • ไม่มีรอยบุบหรือรอยแตกที่ด้านกระบวนการของดิสก์
  • การออกแบบปลอกหุ้มเป็นไปตามมาตรฐานสุขอนามัย 3-A และได้รับการรับรอง
  • ขนาดตั้งแต่ 1”(25mm) ถึง 4”(100mm)
  • ทำความสะอาดเพื่อให้บริการ O2
  • แท็กสแตนเลส 3 มิติ แกะสลักด้วยเลเซอร์ถาวรพร้อมข้อมูลดิสก์ตามมาตรฐาน ASME และ PED
  • ไม่ใช้สีหรือเคลือบเงาในการติดแท็กเพื่อให้แน่ใจว่าไม่มีการปนเปื้อนสู่สภาพแวดล้อมที่ปลอดเชื้อ
  • เหมาะสำหรับการใช้งานแบบทำความสะอาดในสถานที่ (CIP) หมายเหตุ: โดมดิสก์ไม่ควรสัมผัสหรือพ่นน้ำโดยตรง
  • การขัดเงาด้วยไฟฟ้าเป็นไปตามมาตรฐาน ASME BPE SF4
  • CRN จดทะเบียนใช้งานในประเทศแคนาดา
  • เป็นไปตามมาตรฐาน ASME BPE

    • เอกสารข้อมูล

    Rupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Sanitary Disks ZANITARYData sheetRupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Sanitary Disks ZANITARY Data sheet
