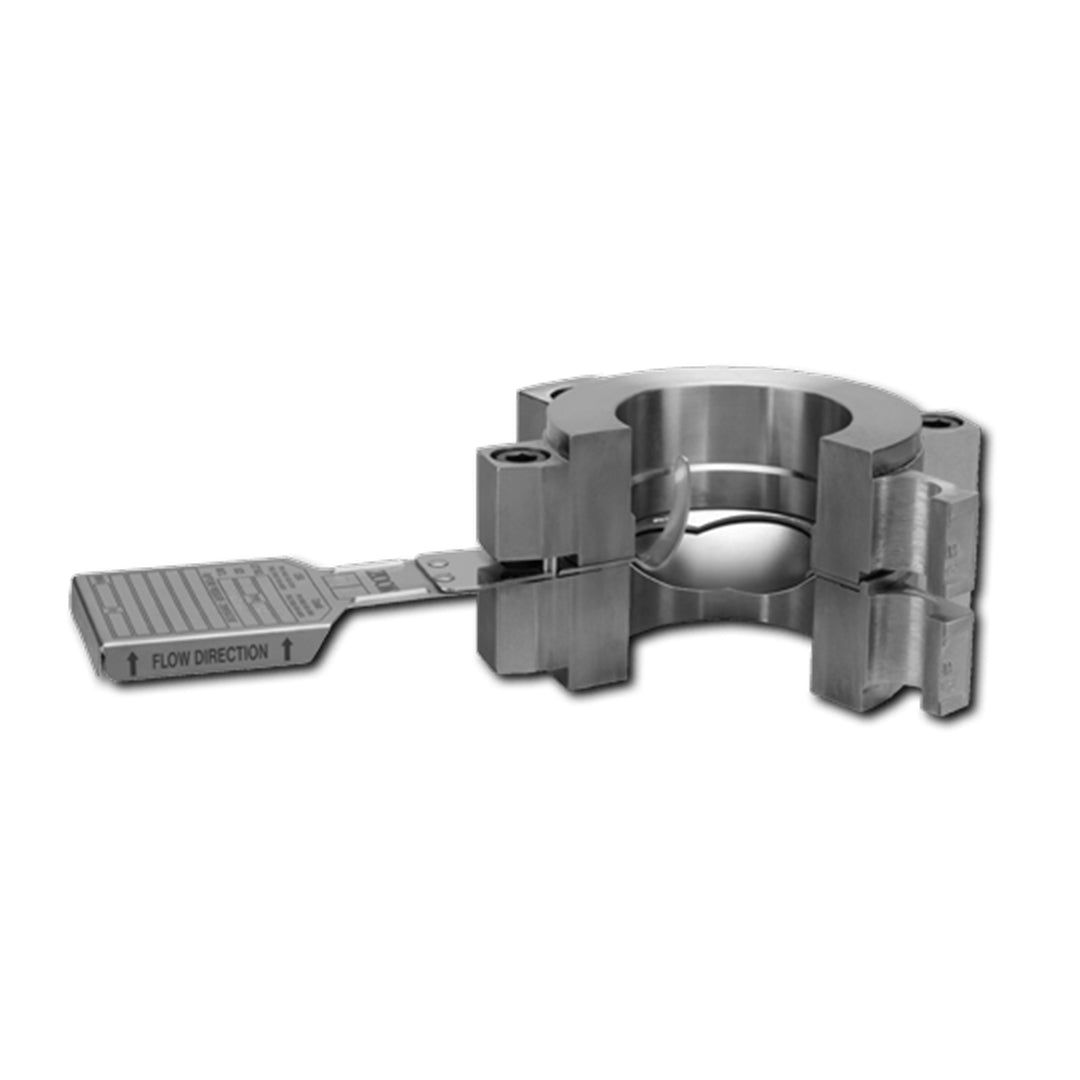

Rupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Holders RAH-Holder

Rupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Holders RAH-Holder

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

ZOOK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
8,840.00 ฿
8,840.00 ฿
Sale Sold out

รายละเอียด Rupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Holders RAH-Holder

Rupture Disk หรือแผ่นระเบิดแรงดันของแบรนด์ ZOOK เป็นอุปกรณ์ด้านความปลอดภัยที่ออกแบบมาเพื่อป้องกันแรงดันเกินในระบบ โดยจะทำงานเมื่อแรงดันภายในระบบสูงเกินค่าที่กำหนด แผ่นจะแตกออกทันทีเพื่อระบายแรงดัน ช่วยป้องกันความเสียหายต่ออุปกรณ์และบุคลากร ZOOK มีรุ่นให้เลือกหลากหลาย เช่น RLS (Reverse Buckling), FLS (Forward Acting), MBD (Miniature) และรุ่น Bi-Directional ซึ่งแต่ละรุ่นออกแบบมาให้เหมาะสมกับลักษณะการใช้งานต่างๆ ทั้งในระบบแรงดันสูง แรงดันสลับ หรืออุปกรณ์ขนาดเล็ก รองรับวัสดุหลากหลายชนิด เช่น Stainless Steel, Inconel, Hastelloy และ Tantalum เพื่อทนต่อสารเคมีและอุณหภูมิที่แตกต่างกัน แผ่นแตกของ ZOOK มีความแม่นยำสูง ไม่รั่วซึม ใช้งานง่าย และไม่ต้องบำรุงรักษา จึงเป็นทางเลือกที่นิยมในอุตสาหกรรมเคมี ปิโตรเคมี อาหาร ยา และอื่นๆ ที่ต้องการความปลอดภัยสูงจากแรงดันเกินในระบบ

คุณสมบัติ

Rupture Disk ของแบรนด์ ZOOK มีคุณสมบัติเด่นด้านความแม่นยำในการระเบิดที่แรงดันที่กำหนด ช่วยป้องกันความเสียหายจากแรงดันเกินในระบบได้อย่างมีประสิทธิภาพ โดยออกแบบให้ทำงานทันทีเมื่อแรงดันถึงค่าที่ตั้งไว้ ทั้งยังมีรุ่นให้เลือกทั้งแบบ Forward Acting และ Reverse Buckling รองรับแรงดันตั้งแต่ต่ำมากจนถึงแรงดันสูงพิเศษ และสามารถติดตั้งได้ในระบบที่มีแรงดันผันผวนหรือเกิดแรงดันย้อนกลับได้ดี วัสดุของแผ่นมีให้เลือกหลากหลาย เช่น Stainless Steel, Inconel, Monel, Hastelloy และ Tantalum เพื่อตอบโจทย์งานที่เกี่ยวข้องกับสารเคมีรุนแรงหรือสภาวะแวดล้อมที่รุนแรง

นอกจากนี้ แผ่นระเบิดของ ZOOK ยังมีจุดเด่นที่โครงสร้างแบบไร้การรั่วซึม ช่วยรักษาความบริสุทธิ์ของระบบโดยไม่ปล่อยสารออกสู่ภายนอกจนกว่าแรงดันจะเกินค่าที่กำหนด ไม่ต้องบำรุงรักษา และเปลี่ยนใหม่ได้ง่ายเมื่อแผ่นแตก การออกแบบของ ZOOK ยังรองรับการใช้งานในอุตสาหกรรมต่างๆ เช่น ปิโตรเคมี พลังงาน ยา อาหาร และอุปกรณ์วิเคราะห์ที่ต้องการความแม่นยำสูง นับว่าเป็นอุปกรณ์ป้องกันแรงดันเกินที่เชื่อถือได้และได้รับความนิยมอย่างแพร่หลาย

ข้อมูลเฉพาะ

การออกแบบ Pre-Torque Holder สำหรับใช้กับดิสก์ซีรีส์ Reverse Acting (ซีรีส์ RA) เทคโนโลยีล้ำสมัยช่วยให้สามารถใช้งานกับดิสก์หลายประเภท

ข้อมูลทางเทคนิค

General data
  • ซีรีส์ RAH นำเสนอการออกแบบตัวยึดที่เป็นเอกลักษณ์เฉพาะตัวหนึ่งเดียวที่เหมาะกับดิสก์ฉีกโลหะแบบย้อนกลับ ZOOK หลายประเภท (RA4, RA6, RA8, RAX)
  • การออกแบบ Pre-Torque ช่วยให้:
  • การประกอบแผ่นดิสก์ฉีกขาดล่วงหน้าเข้ากับตัวยึดก่อนการติดตั้งภาคสนาม
  • การถอดชุดประกอบออกจากระบบท่อเพื่อตรวจสอบโดยไม่รบกวนความสมบูรณ์ของซีลของแผ่นแตก
  • สลักเกลียวปรับแรงบิดล่วงหน้าจะยึดดิสก์ให้เข้าที่อย่างเหมาะสมโดยเข้าที่ยึด
  • Disk Dome ถูกบรรจุไว้ในทางเข้าของตัวยึด ซึ่งช่วยป้องกันไม่ให้ดิสก์เสียหายระหว่างการติดตั้งเข้ากับหน้าแปลนที่ประกบกัน
  • หมุดระบุตำแหน่งช่วยให้สามารถติดตั้งดิสก์ประเภททำงานย้อนกลับเข้ากับตัวยึดได้เท่านั้น
  • สกรูหัวหกเหลี่ยมเคลือบฟลูออโรโพลีเมอร์ช่วยป้องกันการกัดกร่อนของชุดยึดและถอดออกได้ง่ายโดยไม่ต้องใช้ซ็อกเก็ตพิเศษ
  • ฝาครอบหัวสกรูโพลีเอทิลีนช่วยป้องกันไม่ให้มีเศษวัสดุเข้าไปสะสมในหัวสกรู
  • ขนาด 1” ถึง 12”
  • วัสดุหล่อมาตรฐาน: เหล็กกล้าคาร์บอน (WCB), สแตนเลสสตีล (CF3M), Hastelloy (CW12MW)
  • ข้อมูลผู้ถือจะแนบไปกับ OD ของผู้ถืออย่างถาวร
  • การกัดโลหะต่อโลหะแบบแน่นหนาและปิดผนึกด้วยแผ่นดิสก์
  • ลูกศรแสดงทิศทางการไหลบนแท็กดิสก์และตัวยึดช่วยให้ตรวจสอบด้วยสายตาได้ถาวรว่าชุดตัวยึดได้รับการวางแนวอย่างถูกต้องในระบบท่อ
  • ANSI, DIN และ JIS Flange class และประเภทเฉพาะ ช่วยป้องกันการติดตั้งชุดประกอบเข้ากับหน้าแปลนที่จับคู่กันที่มีระดับแรงดันที่ต่างจากที่ยึดแผ่นแตกร้าว
  • รูสำหรับกำหนดตำแหน่งในเดือยยึดจะอยู่ในตำแหน่งเดียวกับหน้าแปลนที่ประกบกัน และช่วยให้จัดตำแหน่งได้อย่างเหมาะสม นอกจากนี้ยังสามารถใช้เป็น "มือ" เพิ่มเติมเมื่อติดตั้งในท่อแนวนอนได้อีกด้วย
  • สำหรับวัสดุที่กำหนดเองและหน้าแปลนทางเลือก (ประเภท/ระดับ) ZOOK นำเสนอส่วนแทรกที่กำหนดเอง (RAHI) หรือหน้าแปลนแบบเต็ม (RAH7) และความสูงโดยรวมที่กำหนดเอง

    • เอกสารข้อมูล

    Rupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Holders RAH-HolderData sheetRupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Holders RAH-Holder Data sheet
