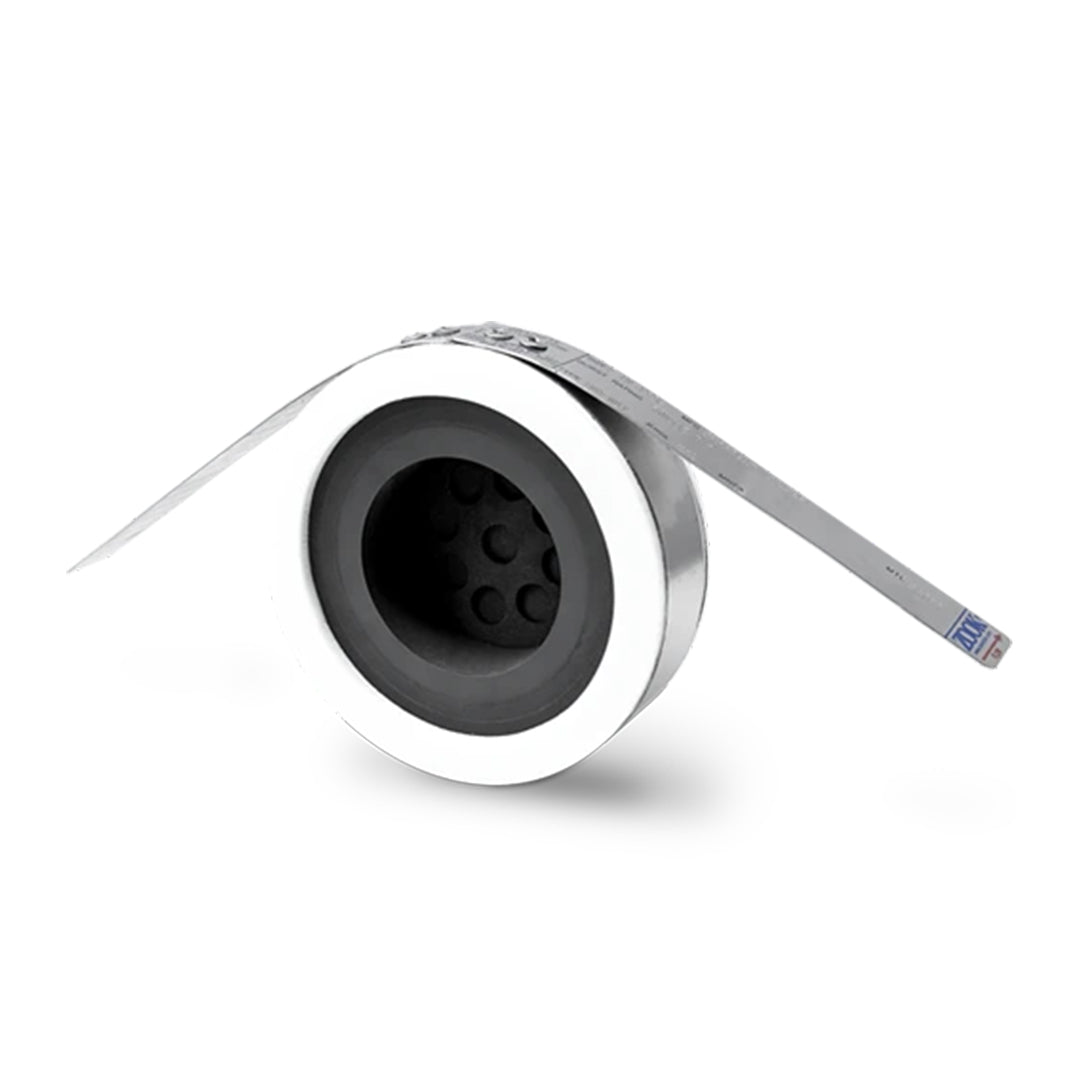

Rupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Graphite Rupture Disk Two-Way

Rupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Graphite Rupture Disk Two-Way

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

ZOOK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
7,072.00 ฿
7,072.00 ฿
Sale Sold out

รายละเอียด Rupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Graphite Rupture Disk Two-Way

Rupture Disk หรือแผ่นระเบิดแรงดันของแบรนด์ ZOOK เป็นอุปกรณ์ด้านความปลอดภัยที่ออกแบบมาเพื่อป้องกันแรงดันเกินในระบบ โดยจะทำงานเมื่อแรงดันภายในระบบสูงเกินค่าที่กำหนด แผ่นจะแตกออกทันทีเพื่อระบายแรงดัน ช่วยป้องกันความเสียหายต่ออุปกรณ์และบุคลากร ZOOK มีรุ่นให้เลือกหลากหลาย เช่น RLS (Reverse Buckling), FLS (Forward Acting), MBD (Miniature) และรุ่น Bi-Directional ซึ่งแต่ละรุ่นออกแบบมาให้เหมาะสมกับลักษณะการใช้งานต่างๆ ทั้งในระบบแรงดันสูง แรงดันสลับ หรืออุปกรณ์ขนาดเล็ก รองรับวัสดุหลากหลายชนิด เช่น Stainless Steel, Inconel, Hastelloy และ Tantalum เพื่อทนต่อสารเคมีและอุณหภูมิที่แตกต่างกัน แผ่นแตกของ ZOOK มีความแม่นยำสูง ไม่รั่วซึม ใช้งานง่าย และไม่ต้องบำรุงรักษา จึงเป็นทางเลือกที่นิยมในอุตสาหกรรมเคมี ปิโตรเคมี อาหาร ยา และอื่นๆ ที่ต้องการความปลอดภัยสูงจากแรงดันเกินในระบบ

คุณสมบัติ

Rupture Disk ของแบรนด์ ZOOK มีคุณสมบัติเด่นด้านความแม่นยำในการระเบิดที่แรงดันที่กำหนด ช่วยป้องกันความเสียหายจากแรงดันเกินในระบบได้อย่างมีประสิทธิภาพ โดยออกแบบให้ทำงานทันทีเมื่อแรงดันถึงค่าที่ตั้งไว้ ทั้งยังมีรุ่นให้เลือกทั้งแบบ Forward Acting และ Reverse Buckling รองรับแรงดันตั้งแต่ต่ำมากจนถึงแรงดันสูงพิเศษ และสามารถติดตั้งได้ในระบบที่มีแรงดันผันผวนหรือเกิดแรงดันย้อนกลับได้ดี วัสดุของแผ่นมีให้เลือกหลากหลาย เช่น Stainless Steel, Inconel, Monel, Hastelloy และ Tantalum เพื่อตอบโจทย์งานที่เกี่ยวข้องกับสารเคมีรุนแรงหรือสภาวะแวดล้อมที่รุนแรง

นอกจากนี้ แผ่นระเบิดของ ZOOK ยังมีจุดเด่นที่โครงสร้างแบบไร้การรั่วซึม ช่วยรักษาความบริสุทธิ์ของระบบโดยไม่ปล่อยสารออกสู่ภายนอกจนกว่าแรงดันจะเกินค่าที่กำหนด ไม่ต้องบำรุงรักษา และเปลี่ยนใหม่ได้ง่ายเมื่อแผ่นแตก การออกแบบของ ZOOK ยังรองรับการใช้งานในอุตสาหกรรมต่างๆ เช่น ปิโตรเคมี พลังงาน ยา อาหาร และอุปกรณ์วิเคราะห์ที่ต้องการความแม่นยำสูง นับว่าเป็นอุปกรณ์ป้องกันแรงดันเกินที่เชื่อถือได้และได้รับความนิยมอย่างแพร่หลาย

ข้อมูลเฉพาะ

ดิสก์กราไฟต์ประเภท TWO-WAY มีระดับการป้องกัน 2 ระดับเพื่อป้องกันแรงดัน 2 ระดับที่แตกต่างกันในทิศทางตรงข้าม

ข้อมูลทางเทคนิค

General data
  • ได้รับการจัดอันดับ 2 ชั้นเพื่อป้องกันแรงดันที่แตกต่างกันสองแบบในทิศทางตรงข้าม
  • การใช้งานรวมถึงการป้องกันถังเก็บจากทั้งสูญญากาศและแรงดันเกินเมื่อต้องเข้าถังเดียว
  • มีขนาดให้เลือกตั้งแต่เส้นผ่านศูนย์กลาง 1-1/2” (40 มม.) ถึง 24” (600 มม.)
  • ออกแบบมาให้พอดีกับหน้าแปลนมาตรฐานอุตสาหกรรม ASME B16.5, ISO และ JIS
  • อัตราการระเบิด 0.25 psig (0.02 barg) ถึง 1000 psig (68.95 barg) หรือสูงกว่า
  • ขอบเขตการผลิต 0%
  • แรงดันในการทำงานถึง 90% ของแรงดันระเบิดที่ทำเครื่องหมายไว้ของดิสก์ ติดต่อ ZOOK เพื่อสอบถามอัตราส่วนการทำงานสำหรับแรงดันระเบิดที่ต่ำกว่า 40 psig (2.76 barg)
  • ระดับอุณหภูมิ –290°F ถึง +430°F (–179°C ถึง +221°C) โปรดติดต่อ ZOOK หากต้องการระดับอุณหภูมิที่สูงขึ้น อุณหภูมิที่กำหนดจะต้องอยู่ที่ตำแหน่งแผ่นดิสก์ ณ เวลาที่
  • คาดว่าแผ่นดิสก์จะแตก
  • เกราะเหล็กคาร์บอนมาตรฐาน 316SS เสริม
  • มาพร้อมปะเก็น PTFE ที่ติดตั้งมาให้ครบชุด มีวัสดุปะเก็นอื่นๆ ให้เลือก
  • โดยทั่วไปแล้ว ต้องใช้ค่าความต่างขั้นต่ำ 10 psi ระหว่างค่าพิกัดการระเบิด ติดต่อ ZOOK หากต้องการทราบค่าพิกัดการระเบิดอื่นๆ

    • เอกสารข้อมูล

    Rupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Graphite Rupture Disk Two-WayData sheetRupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Graphite Rupture Disk Two-Way Data sheet
