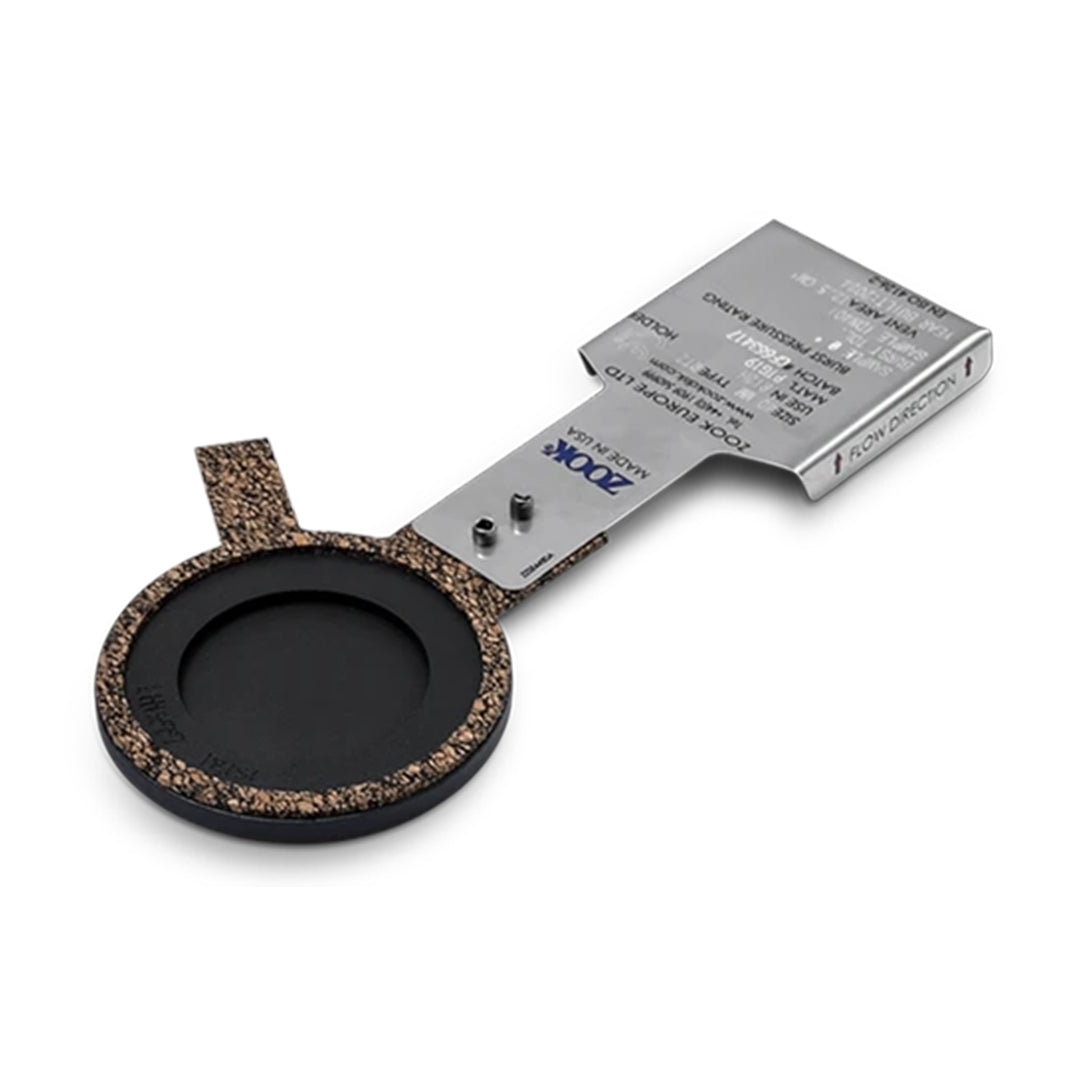

Rupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Graphite Rupture Disk RT2

Name: Rupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Graphite Rupture Disk RT2
Brand: ZOOK
SKU: RT2
Price: 5746.00 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

ZOOK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

5,746.00 ฿

Sale Sold out

Quantity

รายละเอียด Rupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Graphite Rupture Disk RT2

Rupture Disk หรือแผ่นระเบิดแรงดันของแบรนด์ ZOOK เป็นอุปกรณ์ด้านความปลอดภัยที่ออกแบบมาเพื่อป้องกันแรงดันเกินในระบบ โดยจะทำงานเมื่อแรงดันภายในระบบสูงเกินค่าที่กำหนด แผ่นจะแตกออกทันทีเพื่อระบายแรงดัน ช่วยป้องกันความเสียหายต่ออุปกรณ์และบุคลากร ZOOK มีรุ่นให้เลือกหลากหลาย เช่น RLS (Reverse Buckling), FLS (Forward Acting), MBD (Miniature) และรุ่น Bi-Directional ซึ่งแต่ละรุ่นออกแบบมาให้เหมาะสมกับลักษณะการใช้งานต่างๆ ทั้งในระบบแรงดันสูง แรงดันสลับ หรืออุปกรณ์ขนาดเล็ก รองรับวัสดุหลากหลายชนิด เช่น Stainless Steel, Inconel, Hastelloy และ Tantalum เพื่อทนต่อสารเคมีและอุณหภูมิที่แตกต่างกัน แผ่นแตกของ ZOOK มีความแม่นยำสูง ไม่รั่วซึม ใช้งานง่าย และไม่ต้องบำรุงรักษา จึงเป็นทางเลือกที่นิยมในอุตสาหกรรมเคมี ปิโตรเคมี อาหาร ยา และอื่นๆ ที่ต้องการความปลอดภัยสูงจากแรงดันเกินในระบบ

เปรียบเทียบราคา แผ่นดิสก์ระบายแรงดัน (Rupture Disk) ตัวอื่นๆ

คุณสมบัติ

Rupture Disk ของแบรนด์ ZOOK มีคุณสมบัติเด่นด้านความแม่นยำในการระเบิดที่แรงดันที่กำหนด ช่วยป้องกันความเสียหายจากแรงดันเกินในระบบได้อย่างมีประสิทธิภาพ โดยออกแบบให้ทำงานทันทีเมื่อแรงดันถึงค่าที่ตั้งไว้ ทั้งยังมีรุ่นให้เลือกทั้งแบบ Forward Acting และ Reverse Buckling รองรับแรงดันตั้งแต่ต่ำมากจนถึงแรงดันสูงพิเศษ และสามารถติดตั้งได้ในระบบที่มีแรงดันผันผวนหรือเกิดแรงดันย้อนกลับได้ดี วัสดุของแผ่นมีให้เลือกหลากหลาย เช่น Stainless Steel, Inconel, Monel, Hastelloy และ Tantalum เพื่อตอบโจทย์งานที่เกี่ยวข้องกับสารเคมีรุนแรงหรือสภาวะแวดล้อมที่รุนแรง

นอกจากนี้ แผ่นระเบิดของ ZOOK ยังมีจุดเด่นที่โครงสร้างแบบไร้การรั่วซึม ช่วยรักษาความบริสุทธิ์ของระบบโดยไม่ปล่อยสารออกสู่ภายนอกจนกว่าแรงดันจะเกินค่าที่กำหนด ไม่ต้องบำรุงรักษา และเปลี่ยนใหม่ได้ง่ายเมื่อแผ่นแตก การออกแบบของ ZOOK ยังรองรับการใช้งานในอุตสาหกรรมต่างๆ เช่น ปิโตรเคมี พลังงาน ยา อาหาร และอุปกรณ์วิเคราะห์ที่ต้องการความแม่นยำสูง นับว่าเป็นอุปกรณ์ป้องกันแรงดันเกินที่เชื่อถือได้และได้รับความนิยมอย่างแพร่หลาย

ข้อมูลเฉพาะ

ดิสก์แตกกราไฟต์ประเภท RT2 (ดิสก์ระเบิด) เป็นการออกแบบองค์ประกอบทดแทน

ข้อมูลทางเทคนิค

General data

ดิสก์ RT2 เหมาะสำหรับการบริการก๊าซ ของเหลวหรือไอระเหย

มีขนาดให้เลือกตั้งแต่ 1” (25 มม.) ถึง 12” (300 มม.)

พอดีกับช่องใส่แผ่นดิสก์ที่นำมาใช้ซ้ำได้

ดิสก์ระเบิดกราไฟต์ประเภท ZOOK RT2 นั้นเทียบเท่ากับดิสก์กราไฟต์ประเภทองค์ประกอบทดแทนของผู้ผลิตอื่นๆ ส่วนใหญ่ เช่น EHG2, G2, Series 2, E2 และในกรณีส่วนใหญ่นั้นจะพอดีกับที่ยึดของดิสก์เหล่านี้ (ปรึกษา ZOOK ก่อน)

ดิสก์ RT2 สามารถรองรับแรงดันในการทำงานได้สูงถึง 90% ของแรงดันแตกขั้นต่ำที่กำหนดของดิสก์

ค่าความคลาดเคลื่อนของการแตกมาตรฐานอยู่ที่ +/- 10% สำหรับ 5 psig (0.34 barg) ขึ้นไป และ +/- 0.75 psig (0.05 barg) สำหรับต่ำกว่า 5 psig (0.34 barg)

ดิสก์ RT2 สามารถทนต่อสุญญากาศเต็มที่ได้หากแรงดันอยู่ที่ 25 psig (1.72 barg) ขึ้นไป สำหรับดิสก์ที่มีค่าแรงดันต่ำกว่า 25 psig (1.72 barg) จะต้องติดตั้งตัวรองรับแรงดันย้อนกลับ (RPS) เข้ากับตัวยึดดิสก์ (หมายเหตุ: RPS เป็นตัวรองรับสุญญากาศแบบคงที่และจะลดพื้นที่ไหลอิสระของดิสก์เมื่อเกิดการระเบิด)

ดิสก์ RT2T เผาฟลูออโรโพลีเมอร์ชนิดพิเศษมีไว้เพื่อความทนทานต่อการกัดกร่อนเพิ่มเติมและช่วงอุณหภูมิที่กว้างขึ้น (แรงดันขั้นต่ำอาจแตกต่างกัน)

การตรวจจับการระเบิดสามารถใช้ได้กับแอพพลิเคชั่นส่วนใหญ่โดยติดตั้งเครื่องตรวจจับ RDI แทนปะเก็นด้านทางออกของตัวยึด

ดิสก์ RT2 จะได้รับการผลิตตามข้อกำหนดอุปกรณ์แรงดันล่าสุด (PED) 2014/68/EU (หมวด IV) และ EN-ISO-4126-2 และมีเครื่องหมาย CE ดิสก์จะได้รับใบรับรองการทดสอบการระเบิด (การทดสอบพยานจากบุคคลที่สามก็มีให้บริการเช่นกันหากจำเป็น)

วัสดุมาตรฐานที่มีให้เลือก: กราไฟท์ สเตนเลสสตีล และ FS (สเตนเลสสตีลเคลือบฟลูออโรโพลีเมอร์)

เอกสารข้อมูล

Rupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Graphite Rupture Disk RT2Data sheetRupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Graphite Rupture Disk RT2 Data sheet
