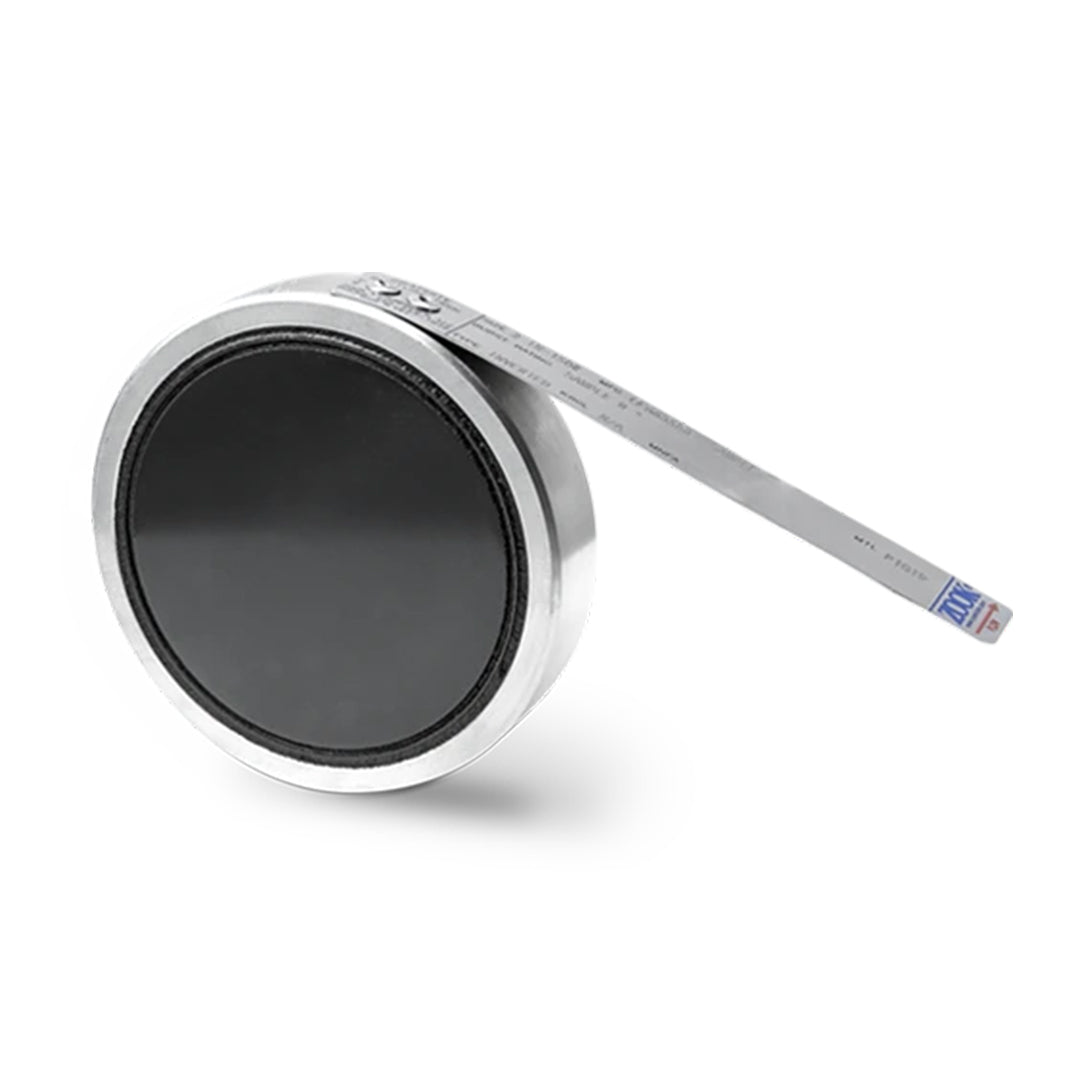

Rupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Graphite Rupture Disk INVERTED

Rupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Graphite Rupture Disk INVERTED

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

ZOOK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
5,304.00 ฿
5,304.00 ฿
Sale Sold out

รายละเอียด Rupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Graphite Rupture Disk INVERTED

Rupture Disk หรือแผ่นระเบิดแรงดันของแบรนด์ ZOOK เป็นอุปกรณ์ด้านความปลอดภัยที่ออกแบบมาเพื่อป้องกันแรงดันเกินในระบบ โดยจะทำงานเมื่อแรงดันภายในระบบสูงเกินค่าที่กำหนด แผ่นจะแตกออกทันทีเพื่อระบายแรงดัน ช่วยป้องกันความเสียหายต่ออุปกรณ์และบุคลากร ZOOK มีรุ่นให้เลือกหลากหลาย เช่น RLS (Reverse Buckling), FLS (Forward Acting), MBD (Miniature) และรุ่น Bi-Directional ซึ่งแต่ละรุ่นออกแบบมาให้เหมาะสมกับลักษณะการใช้งานต่างๆ ทั้งในระบบแรงดันสูง แรงดันสลับ หรืออุปกรณ์ขนาดเล็ก รองรับวัสดุหลากหลายชนิด เช่น Stainless Steel, Inconel, Hastelloy และ Tantalum เพื่อทนต่อสารเคมีและอุณหภูมิที่แตกต่างกัน แผ่นแตกของ ZOOK มีความแม่นยำสูง ไม่รั่วซึม ใช้งานง่าย และไม่ต้องบำรุงรักษา จึงเป็นทางเลือกที่นิยมในอุตสาหกรรมเคมี ปิโตรเคมี อาหาร ยา และอื่นๆ ที่ต้องการความปลอดภัยสูงจากแรงดันเกินในระบบ

คุณสมบัติ

Rupture Disk ของแบรนด์ ZOOK มีคุณสมบัติเด่นด้านความแม่นยำในการระเบิดที่แรงดันที่กำหนด ช่วยป้องกันความเสียหายจากแรงดันเกินในระบบได้อย่างมีประสิทธิภาพ โดยออกแบบให้ทำงานทันทีเมื่อแรงดันถึงค่าที่ตั้งไว้ ทั้งยังมีรุ่นให้เลือกทั้งแบบ Forward Acting และ Reverse Buckling รองรับแรงดันตั้งแต่ต่ำมากจนถึงแรงดันสูงพิเศษ และสามารถติดตั้งได้ในระบบที่มีแรงดันผันผวนหรือเกิดแรงดันย้อนกลับได้ดี วัสดุของแผ่นมีให้เลือกหลากหลาย เช่น Stainless Steel, Inconel, Monel, Hastelloy และ Tantalum เพื่อตอบโจทย์งานที่เกี่ยวข้องกับสารเคมีรุนแรงหรือสภาวะแวดล้อมที่รุนแรง

นอกจากนี้ แผ่นระเบิดของ ZOOK ยังมีจุดเด่นที่โครงสร้างแบบไร้การรั่วซึม ช่วยรักษาความบริสุทธิ์ของระบบโดยไม่ปล่อยสารออกสู่ภายนอกจนกว่าแรงดันจะเกินค่าที่กำหนด ไม่ต้องบำรุงรักษา และเปลี่ยนใหม่ได้ง่ายเมื่อแผ่นแตก การออกแบบของ ZOOK ยังรองรับการใช้งานในอุตสาหกรรมต่างๆ เช่น ปิโตรเคมี พลังงาน ยา อาหาร และอุปกรณ์วิเคราะห์ที่ต้องการความแม่นยำสูง นับว่าเป็นอุปกรณ์ป้องกันแรงดันเกินที่เชื่อถือได้และได้รับความนิยมอย่างแพร่หลาย

ข้อมูลเฉพาะ

ดิสก์แตกกราไฟต์ชนิดกลับด้าน (ดิสก์ระเบิด) เป็นตัวเลือกที่ดีที่สุดสำหรับอัตราการแตกที่สูงกว่า

ข้อมูลทางเทคนิค

General data
  • ทางเลือกที่ดีที่สุดสำหรับอัตราการระเบิดที่สูงขึ้น
  • มีขนาดให้เลือกตั้งแต่เส้นผ่านศูนย์กลาง 1/2” (15 มม.) ถึง 24” (600 มม.)
  • การออกแบบที่ปลอดภัยจากความล้มเหลว: หากดิสก์ได้รับความเสียหายหรือติดตั้งไม่ถูกต้อง ดิสก์จะระเบิดที่ระดับหรือต่ำกว่าค่าที่กำหนดเสมอ
  • ออกแบบมาให้พอดีกับหน้าแปลนมาตรฐานอุตสาหกรรม ASME B16.5, ISO และ JIS
  • อัตราการระเบิด 0.25 psig (0.02 barg) ถึง 1,000 psig (68.95 barg) หรือสูงกว่า
  • ขอบเขตการผลิต 0%
  • พื้นผิวเรียบของดิสก์สัมผัสกับสื่อกระบวนการ
  • แรงดันในการทำงานถึง 90% ของแรงดันระเบิดที่ทำเครื่องหมายไว้ของดิสก์ ติดต่อ ZOOK เพื่อสอบถามอัตราส่วนการทำงานสำหรับแรงดันระเบิดที่ต่ำกว่า 40 psig (2.76 barg)
  • ระดับอุณหภูมิ –290°F ถึง +700°F (–179°C ถึง +371°C) ระดับอุณหภูมิสูงสุดเมื่อไม่มีฉนวนคือ 430°F (221°C) หรือ 700°F (371°C) หากใช้ฉนวน ติดต่อ ZOOK หากต้องการระดับอุณหภูมิที่สูงขึ้น อุณหภูมิที่กำหนดจะต้องอยู่ที่ตำแหน่งแผ่นดิสก์ ณ เวลาที่คาดว่าแผ่นดิสก์จะแตก
  • ดิสก์กลุ่มหน้าแปลน 2 ทั้งหมดได้รับการหุ้มเกราะ
  • มีดิสก์คว่ำมาตรฐานมากมายในขนาดและระดับแรงดันทั่วไปสำหรับ RAPID Delivery ติดต่อ ZOOK เพื่อดูข้อมูลเพิ่มเติม
  • ขนาด (มม.): 3”(80), 4”(100), 6”(150), 8”(200) เพื่อให้พอดีกับหน้าแปลน ASME B16.5 Class 150
  • แรงดันแตก psig (barg): 125 (8.62) และ 150 (10.34)

    • เอกสารข้อมูล

    Rupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Graphite Rupture Disk INVERTEDData sheetRupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Graphite Rupture Disk INVERTED Data sheet
