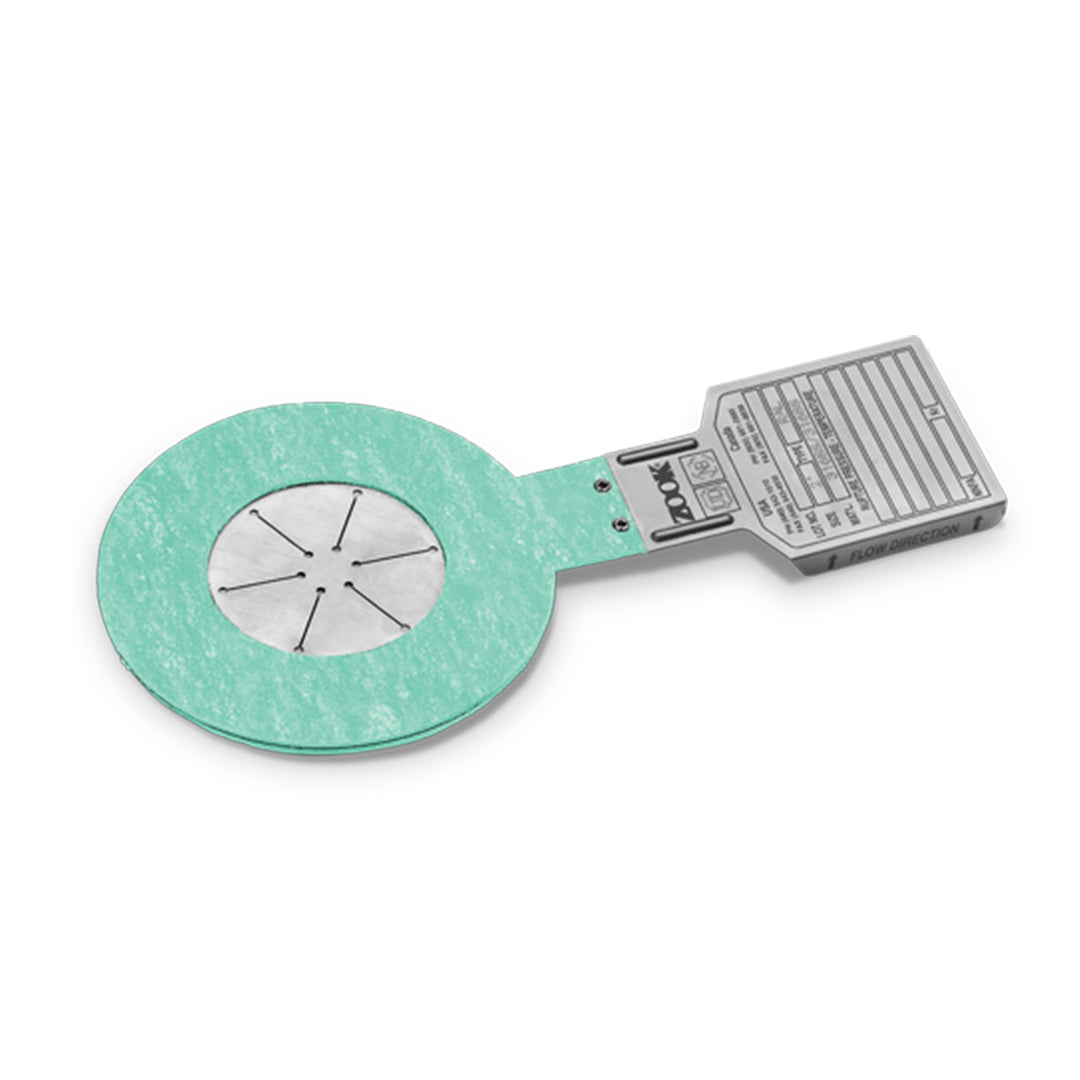

• Rupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Forward Acting Disks ARD
1 1

Rupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Forward Acting Disks ARD

Rupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Forward Acting Disks ARD

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

ZOOK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
6,630.00 ฿
6,630.00 ฿
Sale Sold out

รายละเอียด Rupture Disk แผ่นดิสก์ระบายแรงดัน ZOOK Forward Acting Disks ARD

Rupture Disk หรือแผ่นระเบิดแรงดันของแบรนด์ ZOOK เป็นอุปกรณ์ด้านความปลอดภัยที่ออกแบบมาเพื่อป้องกันแรงดันเกินในระบบ โดยจะทำงานเมื่อแรงดันภายในระบบสูงเกินค่าที่กำหนด แผ่นจะแตกออกทันทีเพื่อระบายแรงดัน ช่วยป้องกันความเสียหายต่ออุปกรณ์และบุคลากร ZOOK มีรุ่นให้เลือกหลากหลาย เช่น RLS (Reverse Buckling), FLS (Forward Acting), MBD (Miniature) และรุ่น Bi-Directional ซึ่งแต่ละรุ่นออกแบบมาให้เหมาะสมกับลักษณะการใช้งานต่างๆ ทั้งในระบบแรงดันสูง แรงดันสลับ หรืออุปกรณ์ขนาดเล็ก รองรับวัสดุหลากหลายชนิด เช่น Stainless Steel, Inconel, Hastelloy และ Tantalum เพื่อทนต่อสารเคมีและอุณหภูมิที่แตกต่างกัน แผ่นแตกของ ZOOK มีความแม่นยำสูง ไม่รั่วซึม ใช้งานง่าย และไม่ต้องบำรุงรักษา จึงเป็นทางเลือกที่นิยมในอุตสาหกรรมเคมี ปิโตรเคมี อาหาร ยา และอื่นๆ ที่ต้องการความปลอดภัยสูงจากแรงดันเกินในระบบ

คุณสมบัติ

Rupture Disk ของแบรนด์ ZOOK มีคุณสมบัติเด่นด้านความแม่นยำในการระเบิดที่แรงดันที่กำหนด ช่วยป้องกันความเสียหายจากแรงดันเกินในระบบได้อย่างมีประสิทธิภาพ โดยออกแบบให้ทำงานทันทีเมื่อแรงดันถึงค่าที่ตั้งไว้ ทั้งยังมีรุ่นให้เลือกทั้งแบบ Forward Acting และ Reverse Buckling รองรับแรงดันตั้งแต่ต่ำมากจนถึงแรงดันสูงพิเศษ และสามารถติดตั้งได้ในระบบที่มีแรงดันผันผวนหรือเกิดแรงดันย้อนกลับได้ดี วัสดุของแผ่นมีให้เลือกหลากหลาย เช่น Stainless Steel, Inconel, Monel, Hastelloy และ Tantalum เพื่อตอบโจทย์งานที่เกี่ยวข้องกับสารเคมีรุนแรงหรือสภาวะแวดล้อมที่รุนแรง

นอกจากนี้ แผ่นระเบิดของ ZOOK ยังมีจุดเด่นที่โครงสร้างแบบไร้การรั่วซึม ช่วยรักษาความบริสุทธิ์ของระบบโดยไม่ปล่อยสารออกสู่ภายนอกจนกว่าแรงดันจะเกินค่าที่กำหนด ไม่ต้องบำรุงรักษา และเปลี่ยนใหม่ได้ง่ายเมื่อแผ่นแตก การออกแบบของ ZOOK ยังรองรับการใช้งานในอุตสาหกรรมต่างๆ เช่น ปิโตรเคมี พลังงาน ยา อาหาร และอุปกรณ์วิเคราะห์ที่ต้องการความแม่นยำสูง นับว่าเป็นอุปกรณ์ป้องกันแรงดันเกินที่เชื่อถือได้และได้รับความนิยมอย่างแพร่หลาย

ข้อมูลเฉพาะ

ดิสก์แตกแบบกระทำไปข้างหน้าของ ARD (ดิสก์ระเบิด) ช่วยปกป้องถังเก็บจากการพังทลายได้อย่างง่ายดายและราคาไม่แพง

ข้อมูลทางเทคนิค

General data
  • ส่วนโลหะเจาะด้วยเลเซอร์ที่ทันสมัย
  • มีให้เลือกทั้งแบบทิศทางเดียวและสองทิศทาง
  • ติดตั้งระหว่างรูหน้าแปลนยกมาตรฐาน ANSI, DIN และ JIS หรือเทียบเท่าที่มีเส้นผ่านศูนย์กลางรูเท่ากัน
  • ไม่จำเป็นต้องมีช่องใส่แผ่นดิสก์
  • วัสดุมาตรฐานในการก่อสร้าง: ส่วนโลหะ 316 ชิ้น, ซีลเทฟลอน, ปะเก็นไฟเบอร์อัด (มีวัสดุอื่นให้เลือกใช้)
  • แรงดันในการทำงานถึง 50% ของแรงดันระเบิดที่ทำเครื่องหมายไว้ของดิสก์
  • OD เฉพาะหน้าแปลนช่วยให้มั่นใจว่าดิสก์ได้รับการจัดตำแหน่งอย่างถูกต้อง
  • ขนาด 1” (25 มม.) ถึง 48” (1,200 มม.)
  • อัตราการระเบิด 1 psig (0.07 barg) ถึง 60 psig (4.14 barg)
  • อุณหภูมิที่รองรับได้ถึง 500°F (260°C)
  • ขอบเขตการผลิต 0%

    • เอกสารข้อมูล
