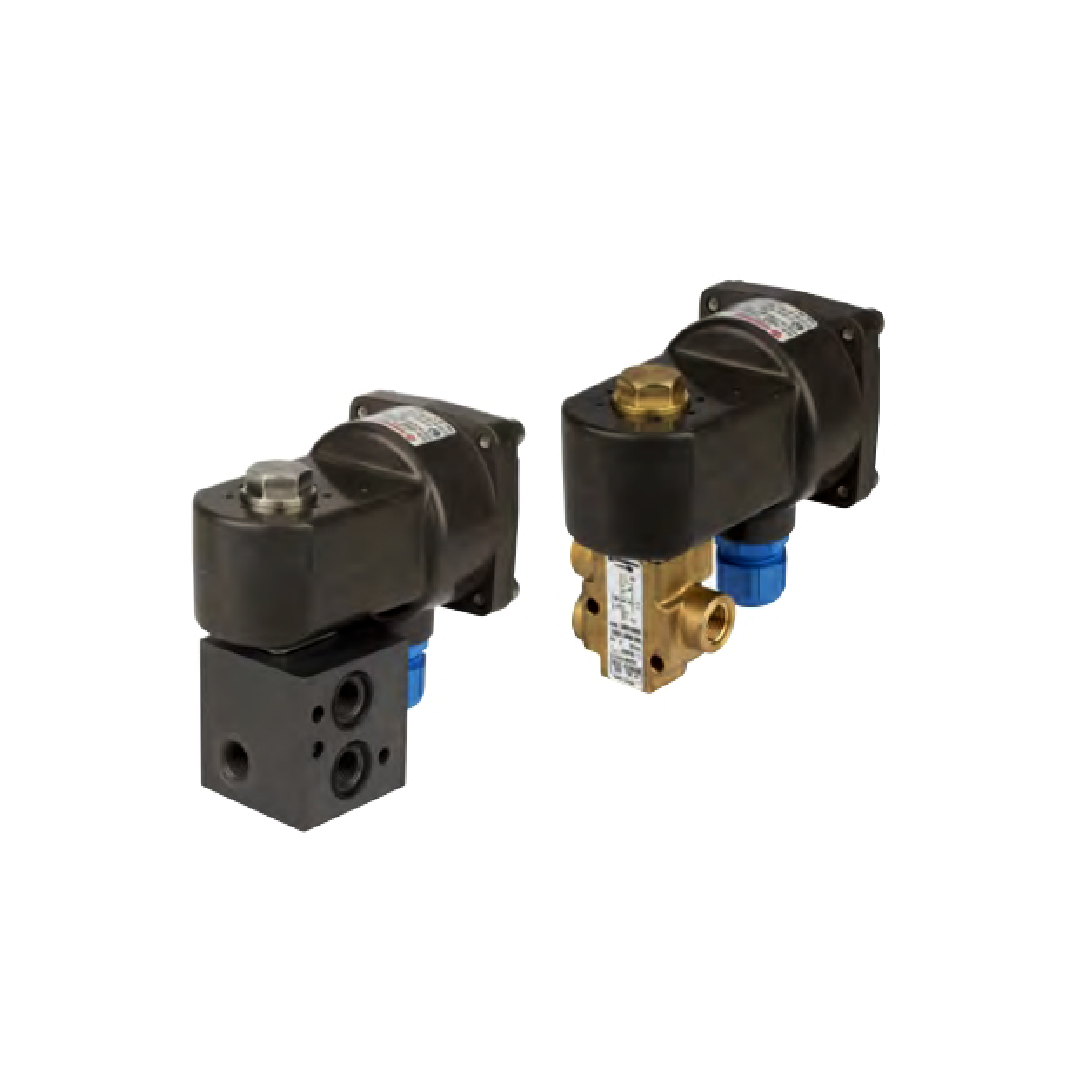

Norgren โซลินอยด์วาล์ว Direct solenoid actuated poppet valves - NAMUR Interface Code: 2401009200400000

Norgren 24010 Series คือ วาล์วป๊อปเปต (poppet valve) แบบ 3/2 ทาง (3/2-way valve) ที่ควบคุมการทำงานโดยตรงด้วย โซลินอยด์ (direct solenoid actuated) โดดเด่นด้วย การใช้พลังงานต่ำ (low power consumption) และ ความน่าเชื่อถือสูง (high operational reliability) แม้ใช้งานเป็นเวลานาน เหมาะสำหรับการใช้งานกับ กระบอกสูบลมแบบเดี่ยว (single acting actuators) ใน วงจรที่มีความปลอดภัยโดยเนื้อแท้ (intrinsically safe circuits) วาล์วรุ่นนี้ยังได้รับการรับรอง Approval according to IEC 61508, multichannel up to SIL 3 ทำให้มั่นใจในระดับความปลอดภัยสูงสำหรับการใช้งานใน สภาพแวดล้อมที่สำคัญ (critical environment conditions) และยังเหมาะสำหรับการใช้งานภายนอกอาคาร

คุณสมบัติเด่น Norgren 24010 Series วาล์วป๊อปเปต (poppet valve) แบบ 3/2 ทาง

• ขนาดพอร์ตหลากหลาย: 1/4" (G หรือ NPT), Inline & NAMUR
• ใช้งานกับกระบอกสูบลมเดี่ยว: Single acting actuators ในวงจรปลอดภัยโดยเนื้อแท้
• ใช้พลังงานต่ำ: Solenoid valve with low power consumption
• ความน่าเชื่อถือสูง: High operational reliability แม้ไม่ใช้งานนาน
• เหมาะสำหรับใช้งานภายนอกอาคาร: Suited for outdoor use under critical environment conditions
• ได้รับการรับรอง SIL 3: Approval according to IEC 61508, multichannel up to SIL 3 (รับรองความปลอดภัยระดับ SIL 3)
• ทิศทางการไหลแบบ Universal: Universal flow direction (ติดตั้งได้โดยไม่คำนึงถึงทิศทางการไหล)

ข้อมูลทางเทคนิค Norgren 24010 Series วาล์วป๊อปเปต (poppet valve) แบบ 3/2 ทาง

• Medium: ก๊าซเฉื่อยและของเหลวที่ไม่ทำอันตรายต่อการทำงานของวาล์ว (Neutral or aggressive, gaseous fluids which do not damage the product or affect the function (e.g. compressed air, nitrogen). Based on ISO 8573-1-2010 classification 1-2-3.)
• Flow: Gaseous fluids: 375 l/min; Liquid fluids: Kv 0,34 (อัตราการไหล: ก๊าซ 375 ลิตร/นาที; ของเหลว Kv 0.34)
• Port size: G1/4, 1/4 NPT; G1/4 NAMUR or 1/4 NPT NAMUR (ขนาดพอร์ต)
• NAMUR Interface: NAMUR Interface with integrated recirculation from the exhaust air to the actuator spring chamber (อินเทอร์เฟซ NAMUR: พร้อมระบบหมุนเวียนอากาศจากช่องระบายออกไปยังห้องสปริงของตัวกระทำ)
• Flow direction: Universal (ทิศทางการไหล: Universal)
• Operation: Direct solenoid operated poppet valve (การทำงาน: วาล์วป๊อปเปตควบคุมด้วยโซลินอยด์โดยตรง)
• Operating pressure: 0 ... 10 bar (0 ... 145 psi) (แรงดันใช้งาน)
• Orifice: 5 mm (ขนาดรูวาล์ว)
• ตำแหน่งติดตั้ง: ใดก็ได้ แต่แนะนำให้ติดตั้งโดยให้ส่วนโซลินอยด์อยู่ในแนวตั้ง
• Ambient/Media temperature: -25 ... +80°C (-13 ... +176°F) (อุณหภูมิแวดล้อม/ของไหล) - ขึ้นอยู่กับระบบโซลินอยด์และวัสดุซีล (Depending on solenoid system)
• สำหรับการติดตั้งภายนอกอาคาร ต้องมีการป้องกันการแทรกซึมของความชื้น และใช้โซลินอยด์ที่มีระดับการป้องกัน IP66
• Air supply must be dry enough to avoid ice formation at temperatures below +2°C (+35°F) (แหล่งจ่ายอากาศต้องแห้งเพียงพอเพื่อป้องกันการเกิดน้ำแข็งที่อุณหภูมิต่ำกว่า +2°C (+35°F))

Materials Norgren 24010 Series วาล์วป๊อปเปต (poppet valve) แบบ 3/2 ทาง

• วัสดุตัวเรือน: อะลูมิเนียมชุบอโนไดซ์ (เหมาะสำหรับสภาพแวดล้อมที่มีความชื้นสูง, มีกำมะถัน, โซเดียมคลอไรด์ หรือแอมโมเนีย), ทองเหลือง 2.0401
• วัสดุชิ้นส่วนภายใน: สแตนเลส, ทองเหลือง
• วัสดุเรือนโซลินอยด์: อะลูมิเนียมชุบอโนไดซ์
• วัสดุซีล: NBR

Flow conversion Norgren 24010 Series วาล์วป๊อปเปต (poppet valve) แบบ 3/2 ทาง

• Cv US Gallon/min (water) = l/min (air) x 0,001
• Kv m³/h (water) = l/min (air) x 0,000906 (สูตรแปลงอัตราการไหล)
