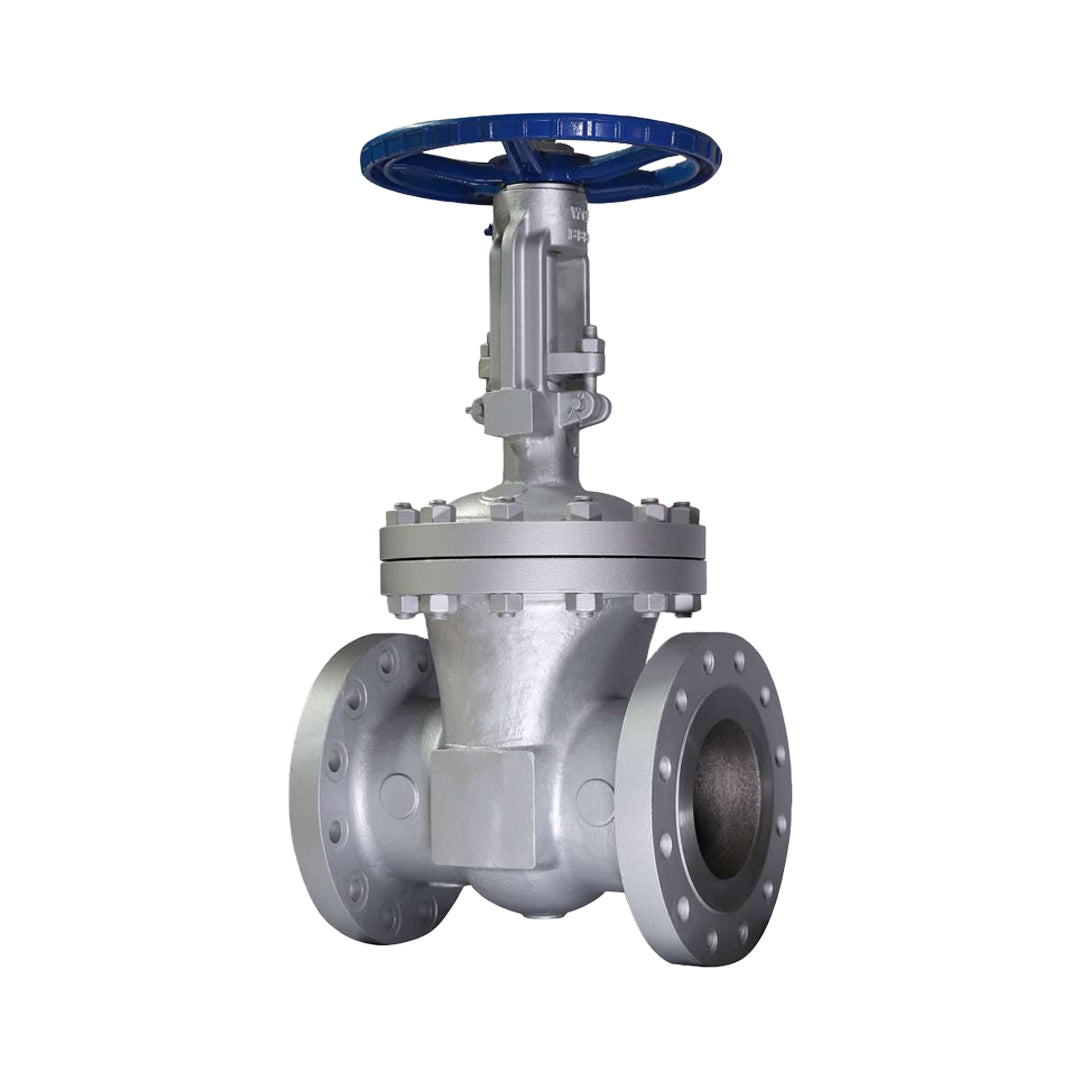

Gate Valve Crane 6 นิ้ว Cast Steel, OS&Y Rising Stem, Model 33XU-F Class 300 (740 Psi)

Gate Valve Crane 6 นิ้ว Cast Steel, OS&Y Rising Stem, Model 33XU-F Class 300 (740 Psi)

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

Crane

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
55,540.80 ฿
55,540.80 ฿
Sale Sold out

รายละเอียด Gate Valve Crane 6 นิ้ว Cast Steel, OS&Y Rising Stem, Model 33XU-F Class 300 (740 Psi)

Gate Valve Crane 6 นิ้ว Cast Steel, OS&Y Rising Stem, Model 33XU-F Class 300 (740 Psi)

Materials

Part Material
Body A216 WCB
Bonnet A216 WCB
Seat Rings Hardfaced
Disc CA-15 or 13% CR Overlay
Stem ASTM A182 F6a Cl. 2. This is equivalent to SS410
Packing Graphite
Bonnet Gasket ASTM A276 304 + Graphite
Back Seat 410 SS
Yoke ASTM A216 WCB
Retaining Nut Malleable or Steel
Disc Washer Carbon Steel
Gland Steel
Gland Flange Steel
Eye Bolt Steel
Eye Bolt Nuts Steel
Pins Steel
Bonnet Studs A193 Gr. B7
Bonnet Nuts A194 Gr. 2H
Handwheel Malleable, Ductile or Steel
Handwheel Nut Ductile or Steel
ID Tags SS
ID Pins Steel
Spacer Steel
Grease Fittings Steel

Dimensions & Weights

Size(inch) Weight(kg) A(mm) B Valve Open(mm) C(mm)
2 24.42 216 408 200
2 1/2 32.93 241 460 200
3 46.08 282 530 240
4 72.83 305 619 280
6 141.17 403 826 360
8 216.67 419 1038 400
10 322 457 1247 450
12 480 502 1436 560
