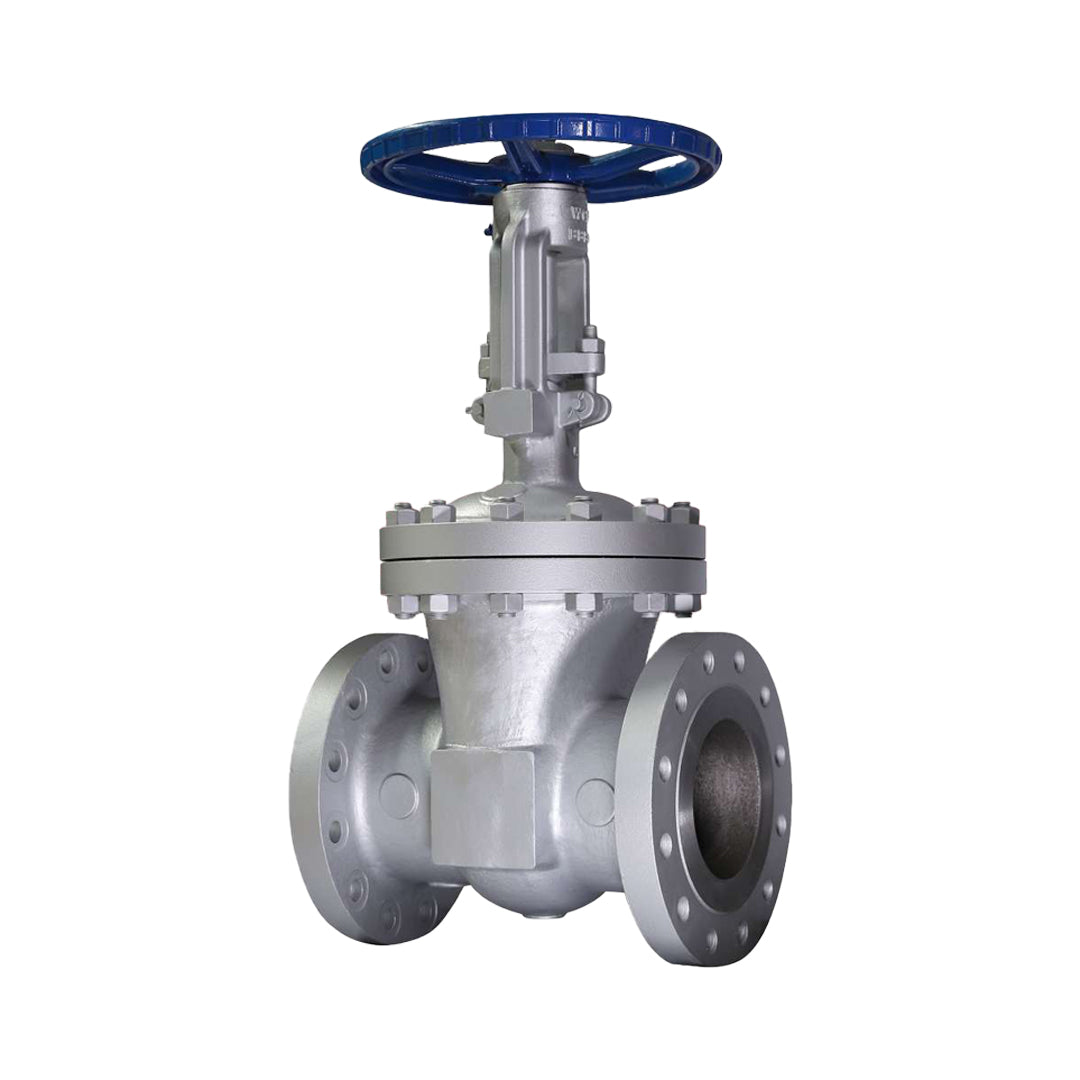

Gate Valve Crane 2 นิ้ว Cast Steel, OS&Y Rising Stem, Model 33XU-F Class 300 (740 Psi)

Gate Valve Crane 2 นิ้ว Cast Steel, OS&Y Rising Stem, Model 33XU-F Class 300 (740 Psi)

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

Crane

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
14,630.00 ฿
14,630.00 ฿
Sale Sold out

รายละเอียด Gate Valve Crane 2 นิ้ว Cast Steel, OS&Y Rising Stem, Model 33XU-F Class 300 (740 Psi)

Gate Valve Crane 2 นิ้ว Cast Steel, OS&Y Rising Stem, Model 33XU-F Class 300 (740 Psi) วาล์วประตูน้ำขนาด 2 นิ้วที่ทรงพลังที่สุดจาก Crane ด้วยโครงสร้าง Cast Steel รับแรงดันสุดโหดถึง 740 Psi (Class 300) พร้อมระบบ OS&Y Rising Stem ที่ช่วยปกป้องเกลียววาล์วไม่ให้สึกหรอจากของเหลวรุนแรงและแสดงสถานะการเปิดวาล์วได้อย่างชัดเจน เหมาะอย่างยิ่งสำหรับไลน์ท่อย่อยในโรงกลั่น งานสตรีมความร้อนสูง และอุตสาหกรรมเคมีที่ต้องการความปลอดภัยขั้นสูงสุด

คุณสมบัติ

  • ประตูน้ำอุตสาหกรรม Crane รหัส 33XU-F ไซส์ 2 นิ้ว ถูกพัฒนามาเพื่อรองรับการใช้งานหนักในโรงงานโดยเฉพาะ
  • โครงสร้างหลักหล่อขึ้นรูปจาก Cast Steel (เหล็กเหนียว) เพิ่มความแข็งแกร่งให้กับระบบท่อขนาด 2 นิ้ว
  • ชุดก้านวาล์วชนิด OS&Y Rising Stem ช่วยลดปัญหาเกลียวสัมผัสของเหลวและดูแลรักษาวาล์วขนาด 2 นิ้ว ได้ง่าย
  • สามารถทนต่อแรงดันระดับสูงพิเศษตามเกณฑ์ Class 300 (ทนแรงดัน 740 Psi) สำหรับท่อขนาด 2 นิ้ว
  • รูปแบบการเชื่อมต่อหน้าแปลนของรุ่น 33XU-F ขนาด 2 นิ้ว มั่นใจได้ในความปลอดภัยเมื่อใช้กับระบบไอน้ำหรือปิโตรเคมี

ข้อมูลจำเพาะ

  • ขนาดการติดตั้ง: อุปกรณ์เกทวาล์ว Crane ออกแบบมาสำหรับท่อขนาด 2 นิ้ว
  • วัสดุตัวเรือน: ชิ้นส่วนหลักผลิตจาก Cast Steel ทนทานต่อสภาวะการทำงาน
  • รูปแบบก้านวาล์ว: กลไกชนิด OS&Y Rising Stem ช่วยให้มองเห็นระยะเปิด-ปิดของวาล์วขนาด 2 นิ้วได้ชัดเจน
  • รุ่นผลิตภัณฑ์: รหัสสินค้ารุ่น Model 33XU-F มาตรฐานแท้จาก Crane
  • พิกัดแรงดัน: รองรับการทนแรงดันในระบบสูงสุดที่ Class 300 (740 Psi)
belt
SIZE
(inch)		 WEIGHT
(kg)		 A
(mm)		 B VALVE OPEN
(mm)		 C
(mm)
2 24.42 216 408 200
2 1/2 32.93 241 460 200
3 46.08 282 530 240
4 72.83 305 619 280
6 141.17 403 826 360
8 216.67 419 1038 400
10 322 457 1247 450
12 480 502 1436 560

ข้อมูลทางเทคนิค

  • วาล์วประตูน้ำ (Gate Valve) แบรนด์ Crane ขนาด 2 นิ้ว โครงสร้างผลิตจาก Cast Steel แข็งแกร่งทนทานเป็นพิเศษ
  • ใช้กลไกก้านวาล์วแบบ OS&Y Rising Stem ช่วยให้ผู้ใช้งานสามารถมองเห็นสถานะเปิด-ปิดของวาล์วได้อย่างชัดเจนจากภายนอก
  • ออกแบบมาในรุ่น 33XU-F ซึ่งสามารถทนแรงดันในระบบได้สูงสุดถึงระดับ Class 300 (740 Psi)
  • ลิ้นวาล์วถูกออกแบบให้ปิดสนิทเพื่อควบคุมของไหลในท่อขนาด 2 นิ้ว ได้อย่างมีประสิทธิภาพ
  • เหมาะสมสำหรับการใช้งานในอุตสาหกรรมที่ต้องการวาล์ว Cast Steel สเปก 33XU-F เพื่ออายุการใช้งานที่ยาวนาน

เกทวาล์ว Gate Valve เหมาะกับงานอุตสาหกรรมอะไรบ้าง?

อ่านบทความ

Gate valve คืออะไร และมีกี่แบบ ?

อ่านบทความ
View full details
Gate Valve Crane 2 นิ้ว Cast Steel, OS&Y Rising Stem, Model 33XU-F Class 300 (740 Psi)

Materials

Part Material
Body A216 WCB
Bonnet A216 WCB
Seat Rings Hardfaced
Disc CA-15 or 13% CR Overlay
Stem ASTM A182 F6a Cl. 2. This is equivalent to SS410
Packing Graphite
Bonnet Gasket ASTM A276 304 + Graphite
Back Seat 410 SS
Yoke ASTM A216 WCB
Retaining Nut Malleable or Steel
Disc Washer Carbon Steel
Gland Steel
Gland Flange Steel
Eye Bolt Steel
Eye Bolt Nuts Steel
Pins Steel
Bonnet Studs A193 Gr. B7
Bonnet Nuts A194 Gr. 2H
Handwheel Malleable, Ductile or Steel
Handwheel Nut Ductile or Steel
ID Tags SS
ID Pins Steel
Spacer Steel
Grease Fittings Steel

Dimensions & Weights

Size(inch) Weight(kg) A(mm) B Valve Open(mm) C(mm)
2 24.42 216 408 200
2 1/2 32.93 241 460 200
3 46.08 282 530 240
4 72.83 305 619 280
6 141.17 403 826 360
8 216.67 419 1038 400
10 322 457 1247 450
12 480 502 1436 560
