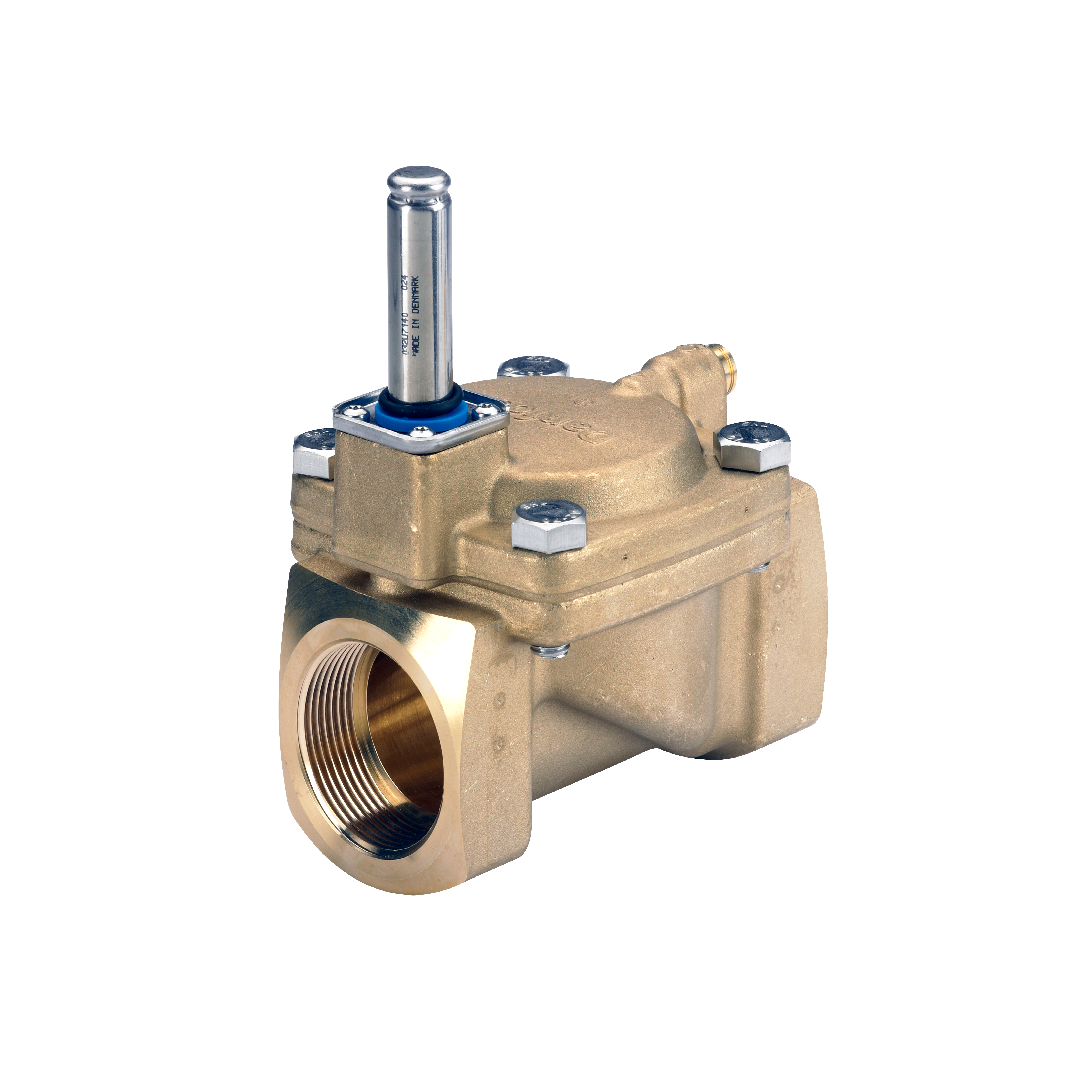

Danfoss Solenoid valve, EV220B, Function: NC, NPT, 1 1/2, 24 m³/h, FKM 032U6542

โซลินอยด์วาล์ว Danfoss รหัส 032U6542 ซีรีส์ EV220B ผู้นำด้านความแม่นยำในการหยุดและปล่อยของเหลวสำหรับอุตสาหกรรมหนัก มีฟังก์ชันการทำงานแบบ ปกติปิด (NC) ซึ่งช่วยตัดการไหลทันทีในกรณีที่ไฟฟ้าขัดข้อง เพื่อให้โรงงานของคุณมีความปลอดภัยสูงสุด ตัวอุปกรณ์รองรับอัตราการไหลระดับ 24 m³/h เข้ากันได้พอดีกับท่อเกลียว NPT ขนาด 1 1/2 นิ้ว ภายในขับเคลื่อนด้วยประสิทธิภาพของซีล FKM ซึ่งมีความทนทานต่อน้ำมันเชื้อเพลิงและสารเคมี ป้องกันการกัดกร่อนได้อย่างสมบูรณ์แบบ ผสานระบบ Servo-operated ทำให้วาล์วเปิดปิดนุ่มนวล ลดแรงกระแทก

คุณสมบัติ

• ผลิตภัณฑ์ควบคุมการไหลรุ่น EV220B ตอบสนองการทำงานได้อย่างแม่นยำ
• สั่งการแบบ Normally Closed (NC) จะเปิดช่องทางเมื่อได้รับกระแสไฟฟ้า
• รูปแบบเกลียว NPT ขนาด 1 1/2 นิ้ว รองรับการติดตั้งที่หลากหลาย
• ประสิทธิภาพการระบายของไหล 24 ลูกบาศก์เมตรต่อชั่วโมง
• ประกอบด้วยยาง FKM รองรับการใช้งานที่ต้องสัมผัสสารเคมีบางชนิด

ข้อมูลจำเพาะ

• รหัสสินค้า: 032U6542
• รุ่นและระบบการทำงาน: EV220B แบบ NC (Normally Closed)
• ประเภทและขนาดเกลียว: NPT 1 1/2 นิ้ว
• อัตราการไหล: 24 m³/h
• วัสดุซีล: FKM

Gross weight	3.414 Kilogram
Net weight	3.005 Kilogram
Volume	7.334 Liter
EAN	5702423031443
Actuator	B
Actuator size	13.5 mm
Actuator size [in]	0.53 in
Actuator system [mm]	13.5 mm
Ambient temperature max. [°C]	50 °C
Ambient temperature max. [°F]	122 °F
Application	Open
Approval	C UL US LISTED CE DNVGL-CG-0339 GL UKCA
Body material	Brass
CE evaluated	Yes
China RoHS compliance	Out of scope
Connection Internal/External	Internal
Connection material	Brass
Connection size [in]	1 1/2
Connection standard	ANSI/ASME B1.20.1
Connection type	NPT
Contain batteries	No
Cv value [gal/min]	27.7 gal/min
Differential pressure [bar] [max]	9.791 bar
Differential pressure [bar] [min]	0.3 bar
Differential pressure [psi] [max]	142 psi
Differential pressure [psi] [min]	4.351 psi
EEE category	5 small equipment (any external dimension < 50 cm)
Est. time to close, water [ms]	4000 ms
Est. time to open, water [ms]	1500 ms
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	6(c)
Flow direction	Single-flow
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1
Function	NC
In scope of WEEE	Yes
Kv value [m³/h]	24 m³/h
Max media viscosity [cSt]	50 cSt
Max. test pressure [bar]	20 bar
Max. test pressure [psig]	290 psig
Max. Working Pressure [bar]	12.4 bar
Max. Working Pressure [psig]	180 psig
Media recommendations	Oil,Comp.Air,Vacuum
Media tolerance comments	Neutral media Water at max. 60°C/140 °F
Medium temperature range [°C] [max]	100 °C
Medium temperature range [°C] [min]	-10 °C
Medium temperature range [°F] [max]	212 °F
Medium temperature range [°F] [min]	14 °F
Number of ways	2/2
Open/close equalizing orifice	Optional Equalization orifice
Operation	Servo-operated (diaphragm)
Orifice size [mm]	40 mm
Orifice size fraction [in]	1 1/2 in
Packing format	Single pack
Parts Program name	EV220B 15 - 50
Product accessories	Solenoid valve accessories
Product group	Solenoid valves
Product Name Description	Solenoid valve
Quantity per packing format	1 pc
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
SCIP dossier no.	b8af40bc-3f7f-4177-bd55-c3503cccfc04
Seal Material	FKM
Serviceable	Solenoid valve spare parts
Specification key	EV220B 40B N 112F NC000
Type	EV220B
Type designation	EV220B 40
UK RoHS compliance	Out of scope
UL evaluated	Yes

ข้อมูลทางเทคนิค

• ซีรีส์โมเดล: EV220B
• สถานะการทำงาน: ปกติปิด (NC)
• ประเภทและขนาดเกลียว: NPT 1 1/2 นิ้ว
• อัตราการไหล (Kv): 24 m³/h
• วัสดุซีล: FKM

เอกสารข้อมูล

Danfoss Solenoid valve, EV220B, Function: NC, NPT, 1 1/2, 24 m³/h, FKM 032U6542 Data Sheet
