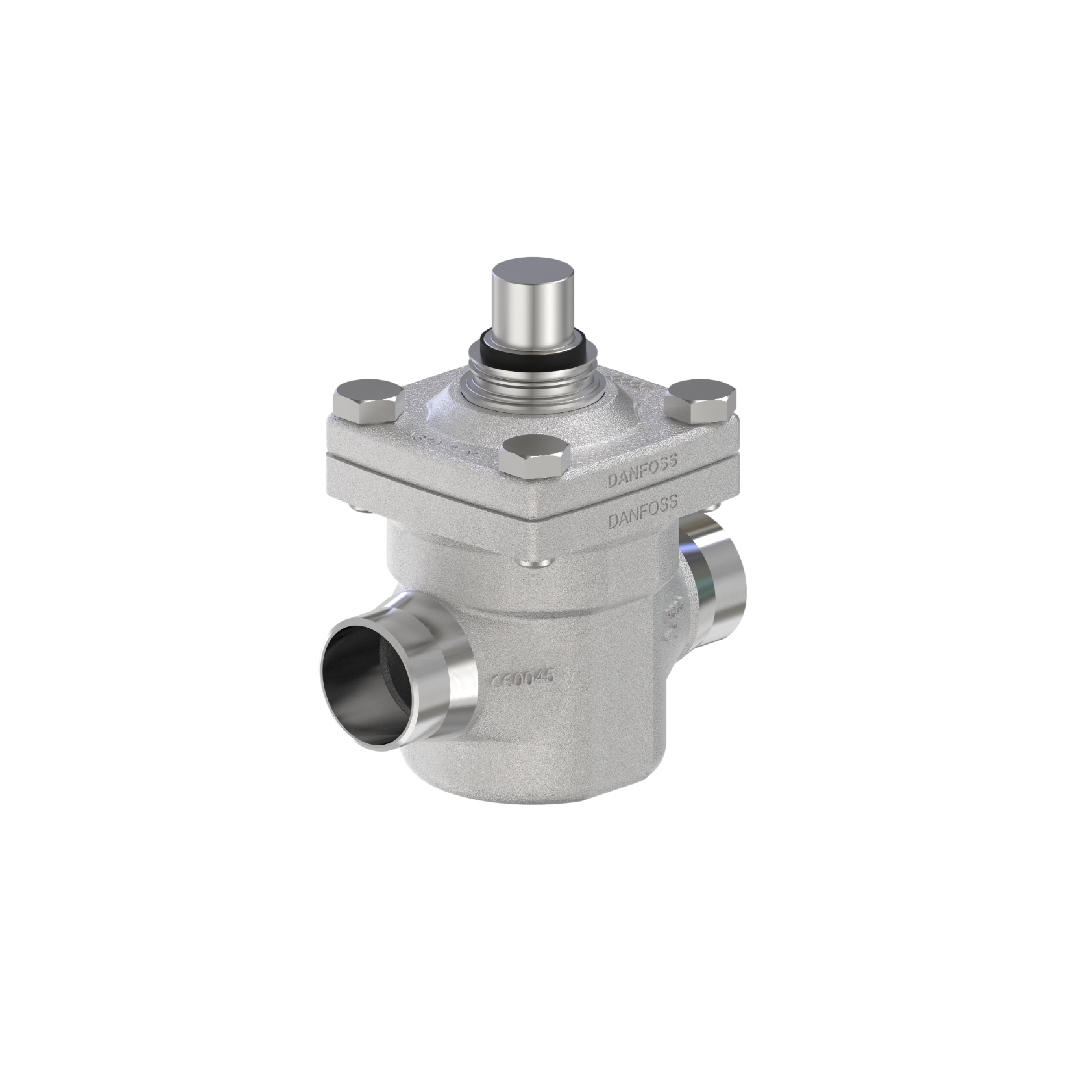

Danfoss ICM Motor operated valve, ICM 40-A, Steel 027H4002

Danfoss ICM Motor operated valve, ICM 40-A, Steel 027H4002 นำเสนอความก้าวหน้าทางวิศวกรรมการควบคุมของไหลจาก Danfoss ผ่านการทำงานของมอเตอร์อัจฉริยะที่บรรจุอยู่ในตัวเรือนเหล็กกล้าแข็งแรง วาล์วรุ่นนี้ถูกพัฒนามาเพื่อรับมือกับระบบทำความเย็นที่ต้องรักษาระดับแรงดันอย่างรัดกุม การควบคุมปริมาณสารทำความเย็นอย่างค่อยเป็นค่อยไปช่วยปกป้องส่วนประกอบสำคัญของวงจรจากความเสียหาย การให้ความสำคัญกับรายละเอียดเล็กน้อยเช่นนี้ส่งผลให้ระบบสามารถดำเนินไปได้อย่างราบรื่น เป็นกลไกสำคัญในการผลักดันอุตสาหกรรมสู่ความยั่งยืน

คุณสมบัติ

• รับประกันการไหลเวียนของสารทำความเย็นที่ไม่เกิดการอั้นเมื่อวาล์วเปิดสุด
• วัสดุเหล็กถูกทำสีและเคลือบผิวให้ทนต่อสารเคมีที่ใช้ทำความสะอาดโรงงาน
• รองรับระบบปั๊มสารทำความเย็นขนาดใหญ่โดยไม่ก่อให้เกิดแรงดันสะท้อนกลับ
• ระบบแม่เหล็กคุณภาพสูงรักษาความแรงของสนามแม่เหล็กได้ยาวนานไม่เสื่อมถอย
• ลดภาระการประมวลผลของคอนโทรลเลอร์ด้วยเสถียรภาพเชิงกลที่ไว้ใจได้

ข้อมูลจำเพาะ

• ใช้เพื่อควบคุมอัตราการไหลของน้ำยาเข้าสู่แผงคอยล์ระบายความร้อนของเครื่องเจเนอเรเตอร์
• ทนรับสภาวะแรงดันสุดขั้วในกรณีที่ปั๊มหล่อเย็นทำงานล้มเหลวชั่วขณะ
• โลหะตัวเรือนออกแบบมาให้กระจายความเค้นเพื่อป้องกันการแตกร้าวบริเวณคอวาล์ว
• ระบบสั่งการมีความไวต่อสัญญาณเซ็นเซอร์อุณหภูมิเพื่อแก้ไขความเบี่ยงเบนได้รวดเร็ว
• ได้รับการยอมรับจากองค์กรทดสอบอิสระระดับโลกในด้านความทนทานต่อการสึกหรอ

Grossweight Netweight Actuatorsystem Approval Bodymaterial Brand Connectionmaterial Connectionstandard Containbatteries Cvvalue[gal/min] Direction Flowdirectionindicator FluidGroup Inletconnectionsize[in] Inletconnectionsize[mm] Inletconnectiontype Kvvalue[m³/h] Lubricantscompatibility Manualoperationoption Max.WorkingPressure[bar] Max.WorkingPressure[psig] MaxOPD[bar] MaxOPD[psig] Oilfreerefrigerants Open/closetime[s] Outletconnectionsize[in] Volume EAN Outletconnectionsize[mm] Outletconnectiontype Packingformat PartsProgramname PEDcategory Productaccessories Productdescription Productgroup ProductNameDescription Quantityperpackingformat REACHCandidateListsubstances Refrigerants Serviceable Surfacecoating Temperaturerange[°C][max] Temperaturerange[°C][min] Temperaturerange[°F][max] Temperaturerange[°F][min] Topcover Type ULapprovalfilename ULevaluated Valveoperation Valveversion

7.025Kilogram

6.112Kilogram

ICADmotor,magnetcoupling

EAC LLCCDCTYSK TÜV UL

Steel

ICVFlexline

steel

ASMEB36.10MSCHEDULE80

No

17gal/min

Straightway

Embossed1-wayarrow

1

11/2in

40mm

Buttweld

15m³/h

Oilfreeapplications

ViaICADsetting ViaMultifunctiontool

65bar

943psig

40bar

543psig

R1234ze(E) R134a

10s

11/2in

8.781Liter

5702428235921

40mm

Buttweld

Singlepack

ICM

II

ICADaccessories ICM/ICS/ICLXaccessories

Motoroperatedvalve

Press.andtemp.regul.valves

Motoroperatedvalve

1pc

No

R134a R22 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R717 R744 R1234ze(E) R507A R1234yf R125 R227ea R236fa R245fa R32 R407H R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R463A R513A R513B R515A R515B R516A

ICM/ICS/ICLXspareparts

Zn(TLP)

120°C

-60°C

248°F

-76°F

Actuator

ICM40-A

REFRIGERANTVALVE53R0

Yes

Motoroperated

Standardversion

ข้อมูลทางเทคนิค

• โครงสร้างออกแบบทนแรงดันใช้งานในระบบสูงสุดถึง 52 บาร์
• ครอบคลุมพิกัดอุณหภูมิน้ำยาทำความเย็นตั้งแต่ -60°C จนถึง 120°C
• ใช้งานร่วมกับสารทำความเย็นกลุ่ม R717, R744 รวมถึงกลุ่ม HCFC/HFC ทุกประเภท
• ใช้ชุดกลไกมอเตอร์แบบสเต็ปปิ้งในการควบคุมระดับความเย็นละเอียด
• ชิ้นส่วนรหัส 027H4002 สำหรับรุ่น ICM 40-A วัสดุ Steel โครงหนาทนทานทุกการเชื่อมต่อ

เอกสารข้อมูล

Danfoss ICM Motor operated valve, ICM 40-A, Steel 027H4002 Data Sheet
