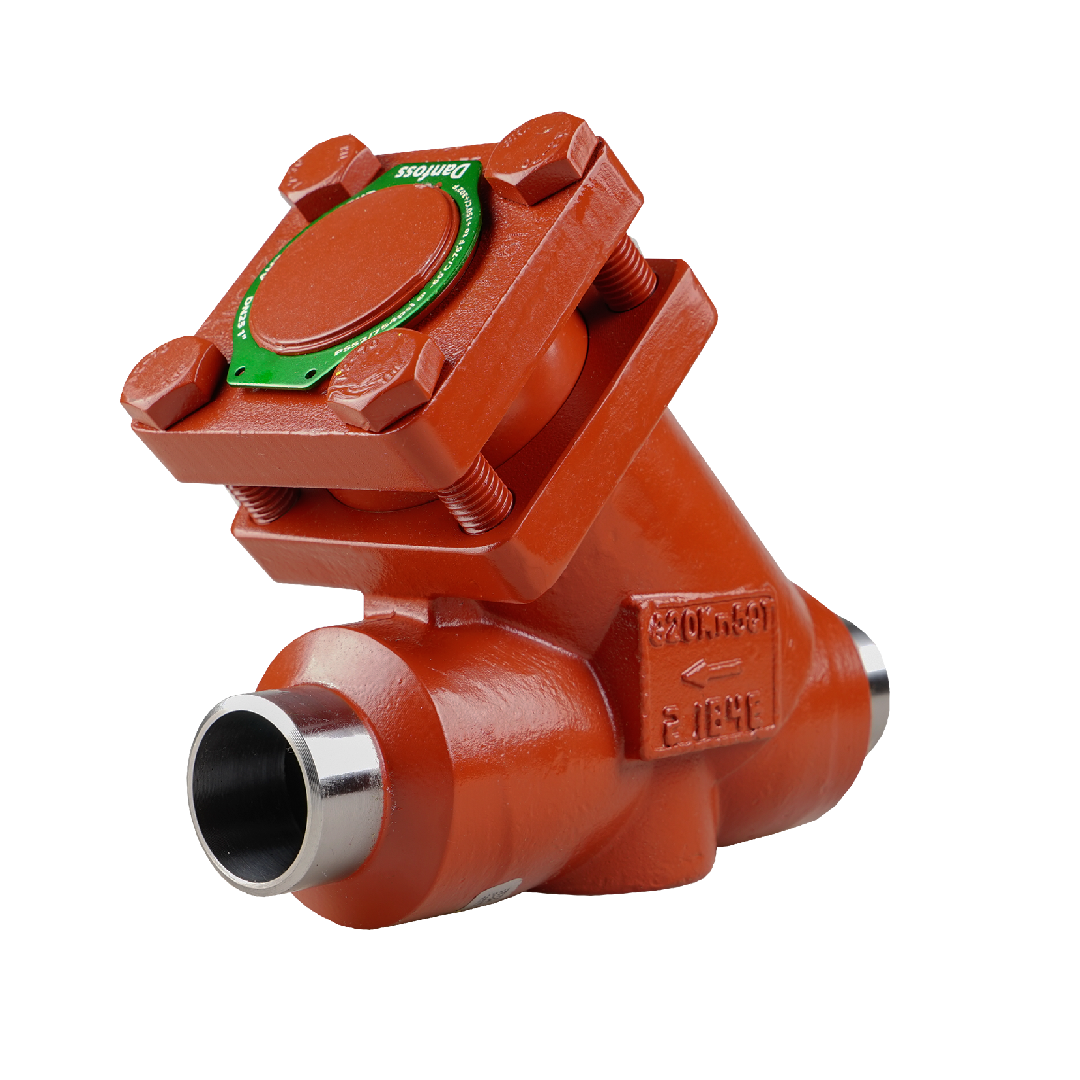

Danfoss 148B6601 Check valve, CHV-X 15, Direction: Straightway, Connection standard: ASME B 16.11

Danfoss 148B6601 Check valve, CHV-X 15, Direction: Straightway, Connection standard: ASME B 16.11 อุปกรณ์ควบคุมการไหลทางเดียวรุ่นกะทัดรัด CHV-X 15 แบรนด์ Danfoss ผู้บุกเบิกเทคโนโลยีเพื่อระบบอุตสาหกรรม อุปกรณ์ช่วยบล็อกการตีกลับของแรงดันได้อย่างเฉียบขาดในรูปแบบ Straightway ที่ลดการเกิดความปั่นป่วนของกระแสไหล มาตรฐานข้อต่อระดับสากล ASME B 16.11 ช่วยให้ประกอบท่อได้แน่นหนาไม่มีการรั่วไหล วัสดุชั้นเยี่ยมให้ความแข็งแรงทนทาน มั่นใจได้ในความแม่นยำของการทำงานแม้ในระบบที่มีการเปลี่ยนแปลงความดันอย่างรวดเร็ว

คุณสมบัติ

• เช็ควาล์วขนาดกะทัดรัด Danfoss ซีรีส์ CHV-X 15
• ทิศทางตรง (Straightway) ลดการสูญเสียแรงดันในระบบ
• รูปแบบข้อต่อประกอบตามมาตรฐาน ASME B 16.11
• น้ำหนักเบาและติดตั้งเข้ากับไลน์ท่อได้อย่างแนบเนียน
• อ้างอิงรหัสผลิตภัณฑ์ 148B6601

ข้อมูลจำเพาะ

• แบรนด์สินค้า: Danfoss
• ประเภทอุปกรณ์: Check valve รุ่น CHV-X 15
• รหัสสินค้าอ้างอิง: 148B6601
• รูปแบบทิศทางการไหล: Straightway
• มาตรฐานการเชื่อมต่อ: ASME B 16.11

Gross weight	2.026 Kilogram
Net weight	1.28 Kilogram
Volume	2.399 Liter
EAN	5702428989367
Approval	CE UKCA
Brand	SVL Flexline
CE evaluated	Yes
China RoHS compliance	Out of scope
Colour Paint	Reddish brown
Connection material	Steel
Connection size [in]	1/2 in
Connection size [mm]	15 mm
Connection standard	ASME B 16.11
Connection type	Socket weld
Contain batteries	No
Cv value [gal/min]	4.6 gal/min
Direction	Straightway
EU RoHS compliance	Out of scope
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Kv value [m³/h]	4 m³/h
Max. Working Pressure [bar]	52 bar
Max. Working Pressure [psig]	754 psig
MinODP [bar]	0.04 bar
MinODP [psi]	0.58 psi
Packing format	Single pack
Parts Program name	CHV-X
PED category	Art. 4, par. 3
Product accessories	SVL Flexline accessories
Product description	Check Valve
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	1 pc
REACH Candidate List substances	No
Refrigerants	R134a R22 R290 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R600 R600a R717 R744 R507A R1234yf R1234ze(E) R125 R152a R170 R227ea R236fa R245fa R32 R407H R413A R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R452C R454A R454B R454C R455A R463A R512A R513A R513B R515A R515B R516A
Serviceable	SVL Flexline spare parts
Temperature range [°C] [max]	150 °C
Temperature range [°C] [min]	-60 °C
Temperature range [°F] [max]	302 °F
Temperature range [°F] [min]	-76 °F
Type	CHV-X 15

ข้อมูลทางเทคนิค

• รุ่น / ชนิด: CHV-X 15
• ทิศทางการไหล: ตรง (Straightway)
• ขนาดวาล์วระบุ: DN 15 (1/2 นิ้ว)
• มาตรฐานข้อต่อ: ASME B 16.11 (Socket Weld)
• กลุ่มเป้าหมายการใช้งาน: ระบบความเย็นอุตสาหกรรมแอมโมเนีย (NH3) และ CO2

เอกสารข้อมูล

Danfoss 148B6601 Check valve, CHV-X 15, Direction: Straightway, Connection standard: ASME B 16.11 Data Sheet
