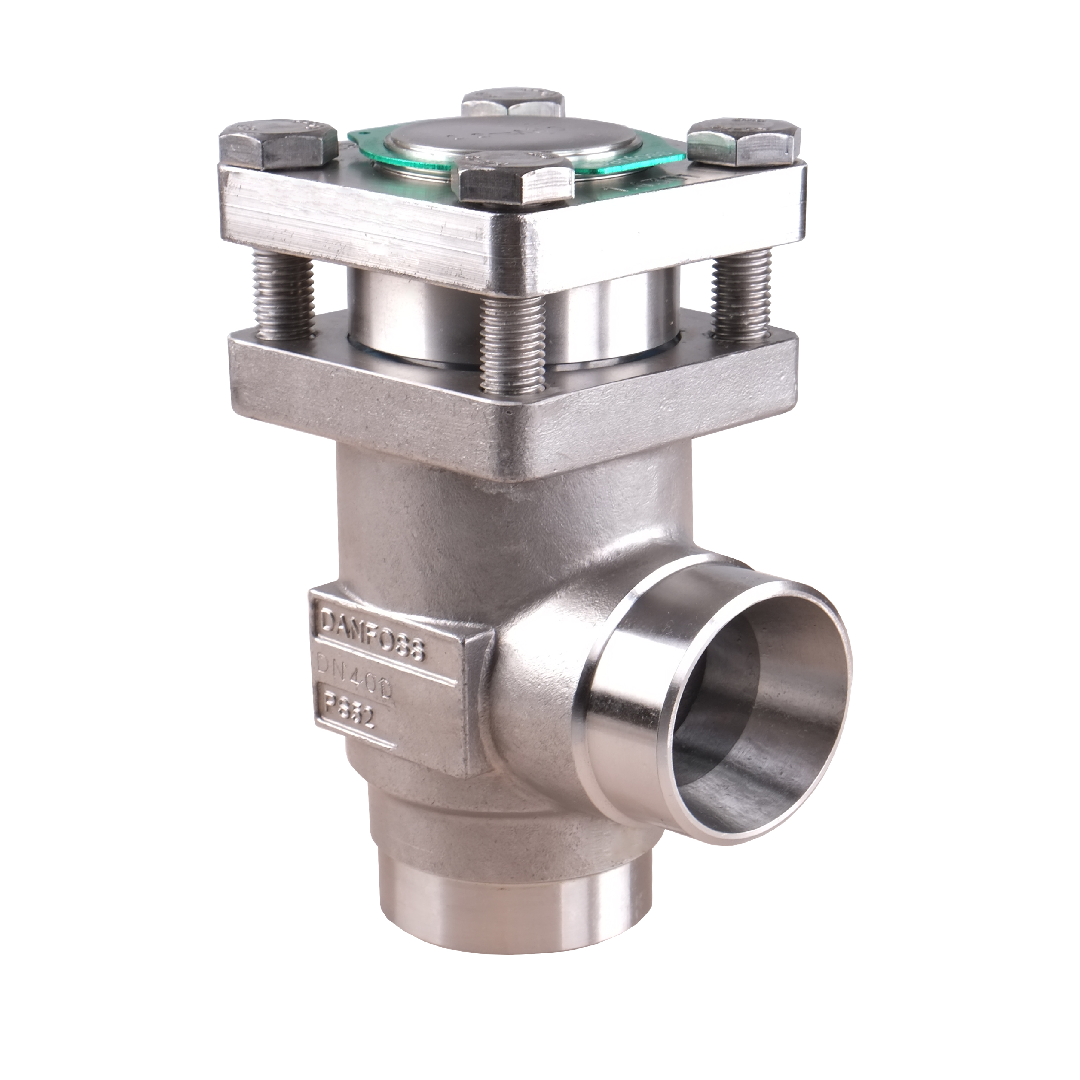

Danfoss 148B6492 Check valve, CHV-X SS 32, Direction: Angleway, Connection standard: ASME B 36.19M SCHEDULE 40

ยกระดับความปลอดภัยให้ระบบท่อด้วยวาล์วกันกลับ Danfoss รหัส 148B6492 รุ่น CHV-X SS 32 ซึ่งเชี่ยวชาญด้านการควบคุมทิศทางและป้องกันการไหลย้อนของสารทำความเย็น วัสดุสแตนเลสให้ความแข็งแกร่งเป็นพิเศษ ตัววาล์วออกแบบให้มีทิศทางการไหลแบบมุมฉาก (Angleway) เหมาะสำหรับพื้นที่ติดตั้งที่มีข้อจำกัดด้านรูปทรงท่อ การเชื่อมต่อเป็นไปตามมาตรฐาน ASME B 36.19M SCHEDULE 40 มั่นใจได้ในเรื่องความทนทานต่อแรงดัน Danfoss ออกแบบผลิตภัณฑ์เชิงลึกเพื่อให้ผู้ใช้งานได้รับโซลูชันที่คุ้มค่าและปลอดภัยสูงสุดในทุกสภาวะแวดล้อม

คุณสมบัติ

• วาล์วกันกลับรหัส 148B6492 ถูกพัฒนามาในรุ่น CHV-X วัสดุสเตนเลสสำหรับขนาด 32
• จุดเชื่อมต่อท่อเข้าและออกเป็นแบบมุมฉาก (Angleway) เหมาะกับการติดตั้งบริเวณทางแยก
• ข้อกำหนดรอยเชื่อมเข้ากันได้กับมาตรฐาน ASME B 36.19M ระดับ SCHEDULE 40
• ชิ้นส่วน SS (Stainless Steel) ของรุ่นนี้รองรับการทำงานในสภาวะอุณหภูมิติดลบได้ดีเยี่ยม
• ตัววาล์วควบคุมทิศทางของเหลวทางเดียวโดยอิงโครงสร้างทนแรงดันตามสเปกท่อ SCH 40

ข้อมูลจำเพาะ

• พาร์ทนัมเบอร์: 148B6492 ยี่ห้อ Danfoss
• ชนิดของวาล์ว: Check valve
• ซีรีส์สินค้า: CHV-X SS 32
• รูปแบบการติดตั้ง: Angleway (เชิงมุม)
• สเปกข้อต่อ: ASME B 36.19M SCHEDULE 40

Danfoss 148B6491

Gross weight	2.903 Kilogram
Net weight	2.572 Kilogram
Volume	5.372 Liter
EAN	5702428990325
Approval	CE UKCA
CE evaluated	Yes
China RoHS compliance	Out of scope
Colour Paint	Reddish brown
Connection material	Stainless steel
Connection size [in]	1 1/4 in
Connection size [mm]	32 mm
Connection standard	ASME B 36.19M SCHEDULE 40
Connection type	Butt weld
Contain batteries	No
Cv value [gal/min]	34.8 gal/min
Direction	Angleway
EU RoHS compliance	Out of scope
Fluid Group	1 2
Kv value [m³/h]	30 m³/h
Max. Working Pressure [bar]	52 bar
Max. Working Pressure [psig]	754 psig
Packing format	Single pack
PED category	II
Product description	Check Valve
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	1 pc
Refrigerants	R134a R22 R290 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R600 R600a R717 R744 R507A R1234yf R1234ze(E) R125 R152a R227ea R236fa R245fa R32 R407H R413A R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R463A R512A R513A R513B R515A R515B R516A R170 R452C
Temperature range [°C] [max]	150 °C
Temperature range [°C] [min]	-60 °C
Temperature range [°F] [max]	302 °F
Temperature range [°F] [min]	-76 °F
Type	CHV-X SS 32
UK RoHS compliance	Out of scope

ข้อมูลทางเทคนิค

• ประเภทวาล์ว: เช็ควาล์วป้องกันการไหลย้อน
• รหัสรุ่นผลิตภัณฑ์: CHV-X SS 32
• รูปแบบทิศทาง: แบบทางมุมฉาก (Angleway)
• มาตรฐานการเชื่อมต่อท่อ: ASME B 36.19M SCHEDULE 40
• ลักษณะการใช้งาน: เหมาะสำหรับงานระบบทำความเย็นและสแตนเลส

เอกสารข้อมูล

Danfoss 148B6492 Check valve, CHV-X SS 32, Direction: Angleway, Connection standard: ASME B 36.19M SCHEDULE 40 Data Sheet
