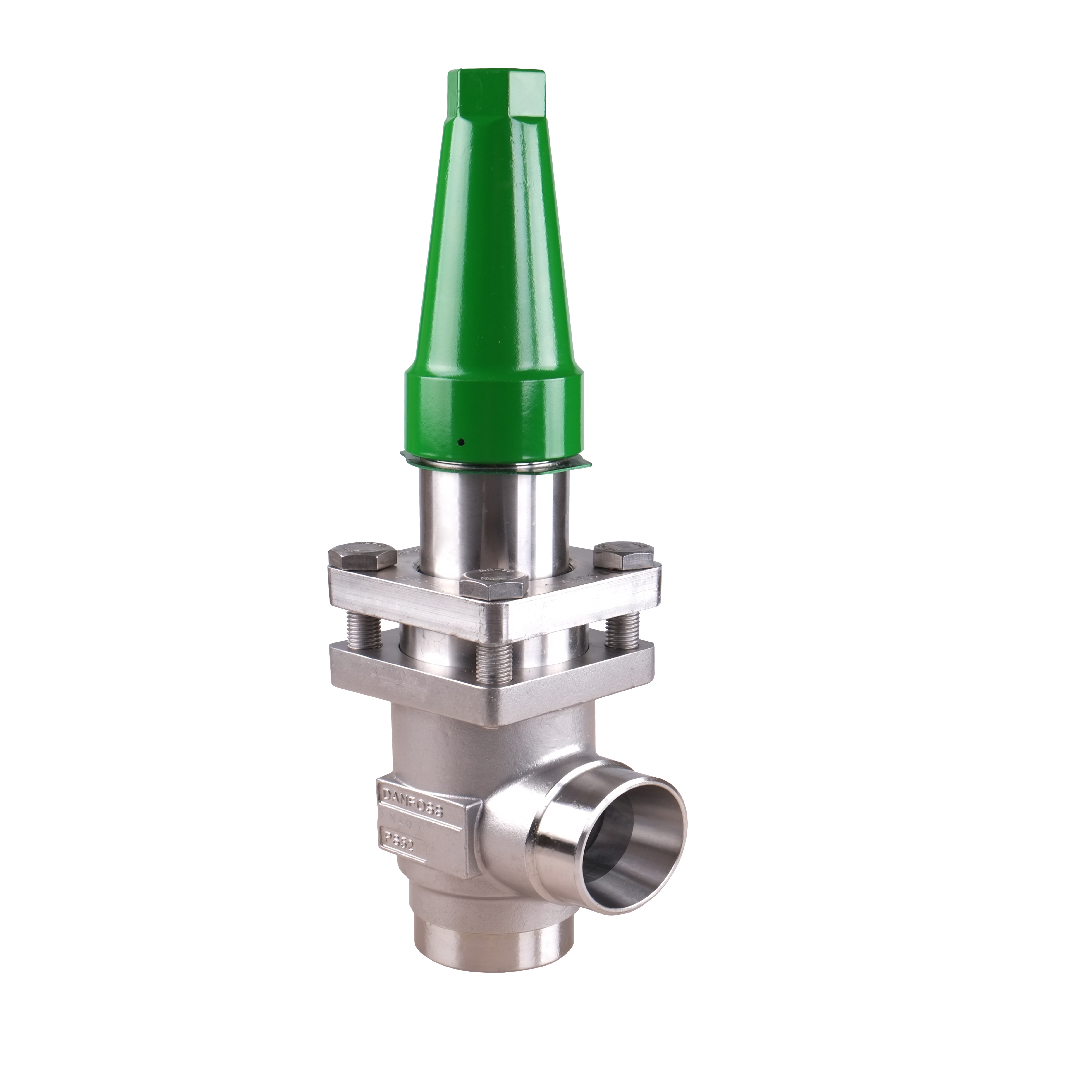

Danfoss 148B6489 Check and Stop valve, SCA-X SS 20, Direction: Angleway, Connection standard: ASME B 36.19M SCHEDULE 40

ปกป้องระบบทำความเย็นและระบบท่ออุตสาหกรรมด้วย Danfoss รหัส 148B6489 รุ่น SCA-X SS 20 วาล์วชนิด Check and Stop ที่ทำหน้าที่เป็นทั้งตัวกันกลับและวาล์วตัดต่อการไหล โครงสร้างสแตนเลสถูกพัฒนาขึ้นเพื่อต้านทานการสึกหรอในระยะยาว มีทิศทางการติดตั้งแบบฉาก (Angleway) ตอบโจทย์งานวิศวกรรมที่ต้องการความกะทัดรัด รองรับรอยเชื่อมต่อมาตรฐาน ASME B 36.19M SCHEDULE 40 การออกแบบภายในของ Danfoss ช่วยลดแรงเสียดทานการไหล ทำให้ของไหลเคลื่อนที่ได้อย่างมีเสถียรภาพและปราศจากการสั่นสะเทือนที่เป็นอันตรายต่อระบบ

คุณสมบัติ

• พาร์ทนัมเบอร์ 148B6489 เป็นวาล์วอเนกประสงค์ Check and Stop valve ประจำขนาด 20 มม.
• ลักษณะโครงสร้างวาล์วแบบ Angleway ช่วยอำนวยความสะดวกในการเดินท่อเข้ามุมของระบบ
• รูปแบบข้อต่ออ้างอิงความหนาท่อตาม ASME B 36.19M SCHEDULE 40 อย่างเคร่งครัด
• โครงสร้างวาล์ว SCA-X สเตนเลสสตีล (SS) ป้องกันความเสียหายจากความชื้นได้ยาวนาน
• ฟังก์ชันหยุดการไหลและกันกลับทำงานร่วมกันอย่างสมดุลในท่อขนาดเล็ก 20 มม.

ข้อมูลจำเพาะ

• รหัสผลิตภัณฑ์: Danfoss 148B6489
• ลักษณะวาล์ว: Check and Stop valve
• รุ่นผลิตภัณฑ์: SCA-X SS 20
• แนวทิศทางการไหล: Angleway
• เกณฑ์การเชื่อมต่อ: ASME B 36.19M SCHEDULE 40

Danfoss 148B6481

Gross weight	2.172 Kilogram
Net weight	1.752 Kilogram
Volume	4.756 Liter
EAN	5702428990295
Approval	CE UKCA
Brand	SVL Flexline
CE evaluated	Yes
China RoHS compliance	Out of scope
Colour Paint	Reddish brown
Connection material	Stainless steel
Connection standard	ASME B 36.19M SCHEDULE 40
Contain batteries	No
Cv value [gal/min]	11.6 gal/min
Direction	Angleway
Equipment	Cap
EU RoHS compliance	Yes with exemptions
Fluid Group	1 2
Inlet connection size [in]	3/4 in
Inlet connection size [mm]	20 mm
Inlet connection type	Butt weld
Kv value [m³/h]	10 m³/h
Max. Working Pressure [bar]	52 bar
Max. Working Pressure [psig]	754 psig
Outlet connection size [in]	3/4 in
Outlet connection size [mm]	20 mm
Outlet connection type	Butt weld
Packing format	Single pack
PED category	Art. 4, par. 3
Product description	Stop check valve
Product group	Check valves
Product Name Description	Check and Stop valve
Quantity per packing format	1 pc
REACH Candidate List substances	No
Refrigerants	R134a R22 R290 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R600 R600a R717 R744 R507A R1234yf R1234ze(E) R125 R152a R227ea R236fa R245fa R32 R407H R413A R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R463A R512A R513A R513B R515A R515B R516A R170 R452C
Temperature range [°C] [max]	150 °C
Temperature range [°C] [min]	-60 °C
Temperature range [°F] [max]	302 °F
Temperature range [°F] [min]	-76 °F
Type	SCA-X SS 20
UK RoHS compliance	Out of scope
Valve version	Standard version

ข้อมูลทางเทคนิค

• กลุ่มผลิตภัณฑ์: Combination Check & Stop Valve
• รหัสสินค้า: SCA-X SS 20
• รูปแบบการเดินท่อ: ทางมุม (Angleway)
• มาตรฐานการเชื่อม: ASME B 36.19M SCHEDULE 40
• วัสดุโครงสร้างหลัก: Stainless Steel สำหรับงานอุตสาหกรรมเฉพาะทาง

เอกสารข้อมูล

Danfoss 148B6489 Check and Stop valve, SCA-X SS 20, Direction: Angleway, Connection standard: ASME B 36.19M SCHEDULE 40 Data Sheet
