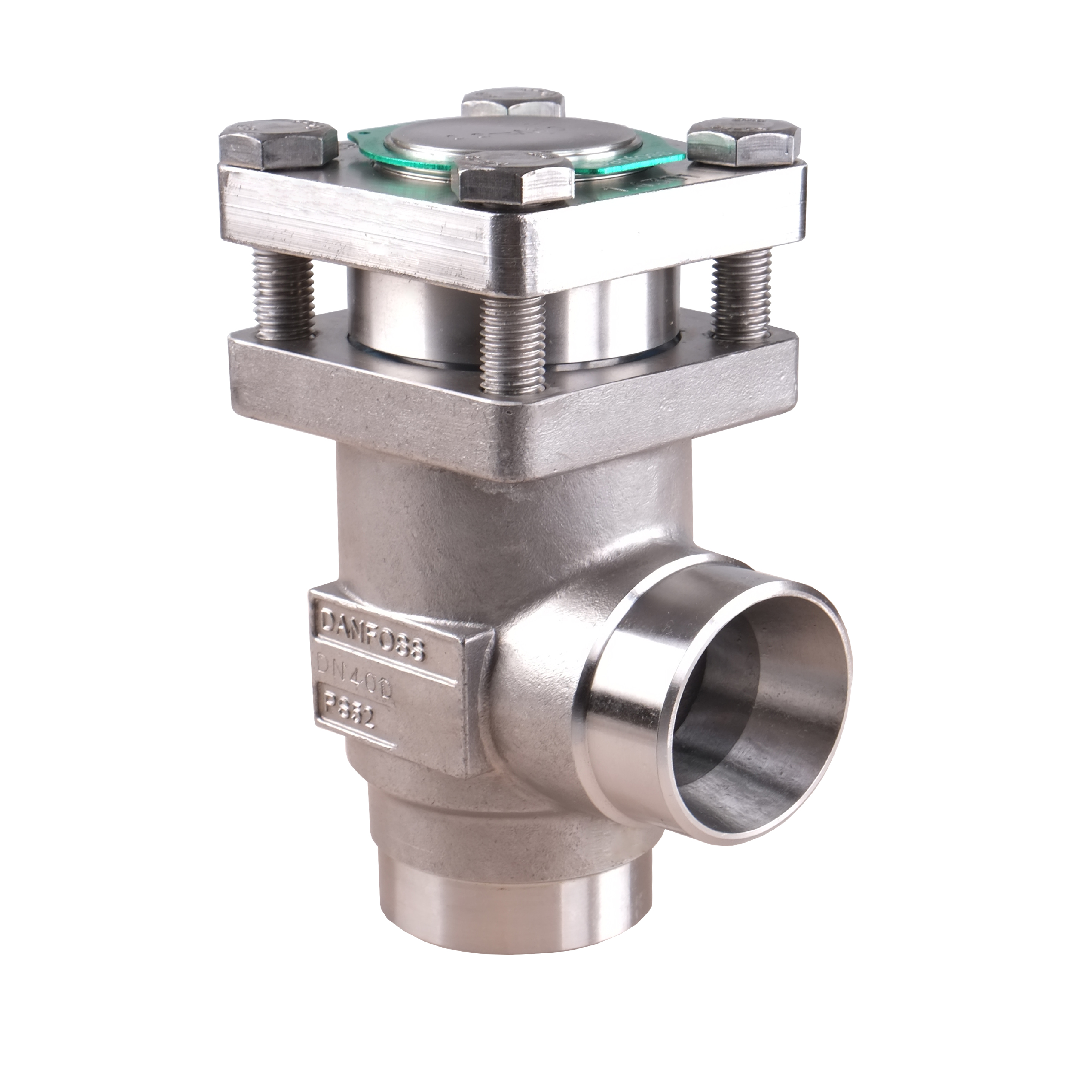

Danfoss 148B6481 Check valve, CHV-X SS 25, Direction: Angleway, Connection standard: ASME B 36.19M SCHEDULE 40

วาล์วกันกลับ Danfoss รหัส 148B6481 รุ่น CHV-X SS 25 สะท้อนความเชี่ยวชาญด้านการควบคุมระบบของเหลวและก๊าซ ด้วยกลไกป้องกันการไหลย้อนกลับที่ทำงานได้อย่างรวดเร็วและเด็ดขาด ตัวเรือนสแตนเลสสตีลผ่านการทดสอบความทนทานอย่างเข้มงวด ออกแบบทางเดินของไหลแบบฉาก (Angleway) เพื่อการจัดระเบียบท่อที่ง่ายขึ้น มาตรฐานการเชื่อมต่อ ASME B 36.19M SCHEDULE 40 รับประกันความแข็งแรงของรอยต่อ นวัตกรรมของ Danfoss มุ่งเน้นการสร้างสภาพแวดล้อมการทำงานที่ปลอดภัย ลดความเสี่ยงจากภาวะแรงดันกระชาก (Water Hammer) ได้อย่างดีเยี่ยม

คุณสมบัติ

• ตัววาล์วรหัส 148B6481 จัดเป็น Check valve ตระกูล CHV-X ชนิดวัสดุพิเศษขนาด 25 มม.
• บอดี้วาล์วแบบ Angleway บังคับทิศทางสารทำความเย็นให้หักมุมตามการออกแบบท่อ
• การเชื่อมประสานท่อทำได้ตามมาตรฐาน ASME B 36.19M SCHEDULE 40 สำหรับไซส์ 25
• วัสดุรหัส SS บ่งบอกถึงการใช้สเตนเลสสตีลคุณภาพสูงในการหล่อขึ้นรูปชิ้นส่วนนี้
• เสริมความปลอดภัยให้ระบบโดยป้องกันการตีกลับของแรงดันของเหลวผ่านท่อขนาด 25 มม.

ข้อมูลจำเพาะ

• ข้อมูลรหัส: 148B6481 Danfoss
• หมวดหมู่การใช้งาน: Check valve
• ซีรีส์วาล์ว: CHV-X SS 25
• ทิศทางเข้าออก: Angleway
• มาตรฐานรอยต่อ: ASME B 36.19M SCHEDULE 40

Danfoss 148B6480

Gross weight	2.9 Kilogram
Net weight	2.45 Kilogram
Volume	5.372 Liter
EAN	5702428963046
Approval	CE UKCA
Brand	SVL Flexline
CE evaluated	Yes
China RoHS compliance	Out of scope
Colour Paint	Reddish brown
Connection material	Stainless steel
Connection size [in]	1 in
Connection size [mm]	25 mm
Connection standard	ASME B 36.19M SCHEDULE 40
Connection type	Butt weld
Contain batteries	No
Cv value [gal/min]	27.8 gal/min
Direction	Angleway
EU RoHS compliance	Out of scope
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Kv value [m³/h]	24 m³/h
Max. Working Pressure [bar]	52 bar
Max. Working Pressure [psig]	754 psig
MinODP [bar]	0.04 bar
MinODP [psi]	0.62 psi
Packing format	Single pack
Parts Program name	CHV-X
PED category	Art. 4, par. 3
Product accessories	SVL Flexline accessories
Product description	Check Valve
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	1 pc
Refrigerants	R134a R22 R290 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R600 R600a R717 R744 R507A R1234yf R1234ze(E) R125 R152a R227ea R236fa R245fa R32 R407H R413A R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R463A R512A R513A R513B R515A R515B R516A R170 R452C
Serviceable	SVL Flexline spare parts
Temperature range [°C] [max]	150 °C
Temperature range [°C] [min]	-60 °C
Temperature range [°F] [max]	302 °F
Temperature range [°F] [min]	-76 °F
Type	CHV-X SS 25
UK RoHS compliance	Out of scope

ข้อมูลทางเทคนิค

• ชื่อรหัสสินค้า: Danfoss 148B6481
• ซีรีส์วาล์ว: CHV-X SS 25
• รูปแบบทิศทางวาล์ว: ทิศทางมุมฉาก (Angleway)
• มาตรฐานการเชื่อมต่อ: ASME B 36.19M SCHEDULE 40
• ประเภทของเหลวที่รองรับ: สารทำความเย็นอุตสาหกรรมและของไหลทั่วไป

เอกสารข้อมูล

Danfoss 148B6481 Check valve, CHV-X SS 25, Direction: Angleway, Connection standard: ASME B 36.19M SCHEDULE 40 Data Sheet
