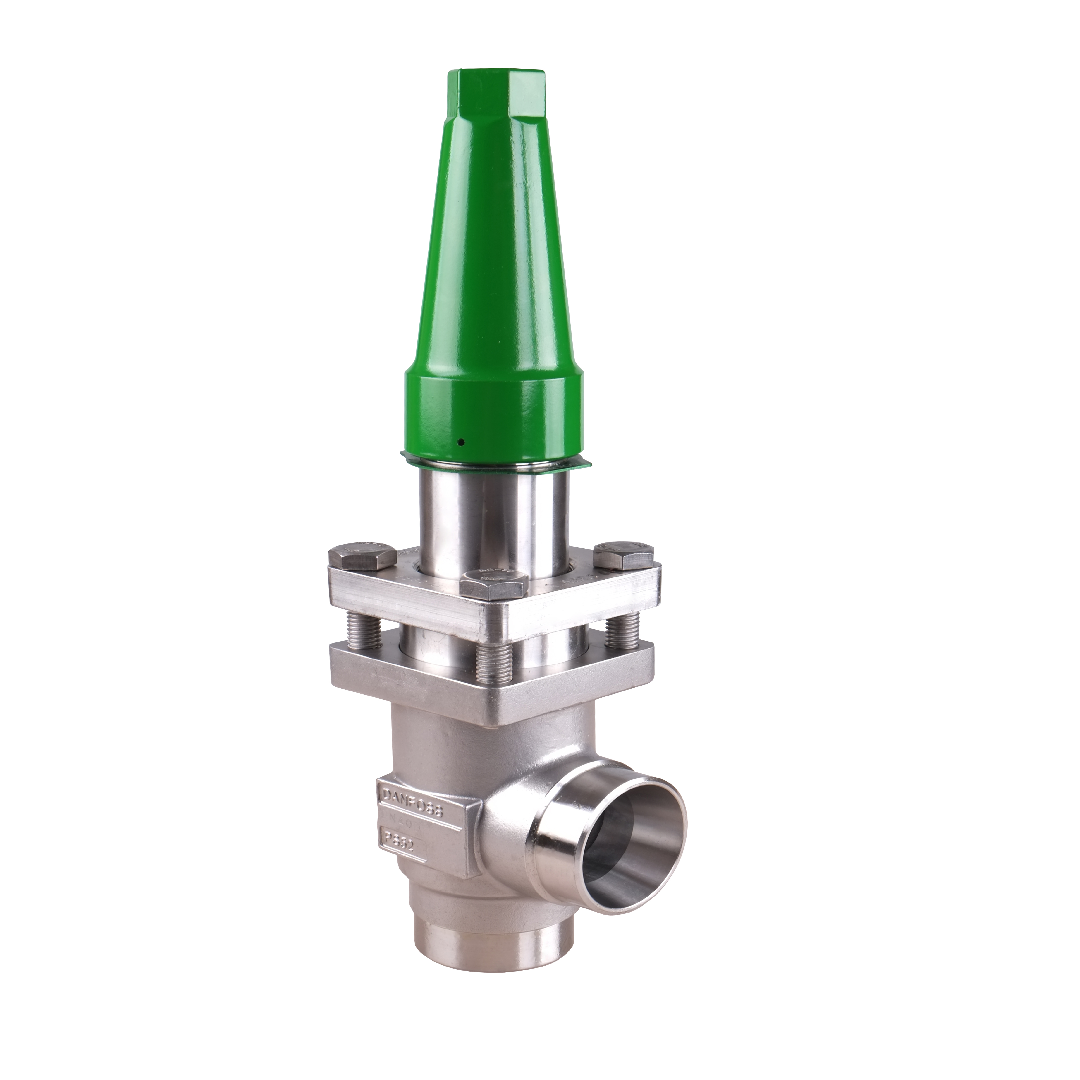

Danfoss 148B6480 Check and Stop valve, SCA-X SS 25, Direction: Angleway, Connection standard: ASME B 36.19M SCHEDULE 40

Danfoss รหัส 148B6480 รุ่น SCA-X SS 25 นำเสนอโซลูชันวาล์วอเนกประสงค์แบบ Check and Stop ที่ให้การควบคุมทิศทางของไหลควบคู่กับความสามารถในการหยุดการไหลเพื่อการบำรุงรักษา โครงสร้างสแตนเลสคุณภาพสูงทนทานต่อสภาพแวดล้อมที่กัดกร่อน ทิศทางไหลแบบมุม (Angleway) ออกแบบมาให้กลมกลืนกับระบบท่อที่มีการหักเลี้ยว เชื่อมต่อผ่านมาตรฐาน ASME B 36.19M SCHEDULE 40 ความน่าเชื่อถือของแบรนด์ Danfoss อยู่ที่การใช้วัสดุซีลคุณภาพเยี่ยมที่ให้ความแนบสนิท ป้องกันการรั่วไหลได้อย่างสมบูรณ์แบบแม้ในสภาวะการทำงานที่หนักหน่วง

คุณสมบัติ

• รหัสสินค้า 148B6480 นำเสนอวาล์วผสม Check and Stop valve ในซีรีส์ SCA-X ขนาด 25
• ตัววาล์วถูกขึ้นรูปให้มีทิศทางไหลแบบ Angleway ประหยัดพื้นที่ติดตั้งบริเวณมุมท่อ
• รูปแบบการต่อท่อรองรับมาตรฐานเหล็กหนา ASME B 36.19M SCHEDULE 40
• ส่วนประกอบสัมผัสสารทำความเย็นเป็นสเตนเลสสตีล (SS) ป้องกันการปนเปื้อนในระบบ
• ผู้ใช้งานสามารถใช้ก้านวาล์วเพื่อหมุนปิดกั้นการไหลได้สนิทสำหรับโมเดลไซส์ 25 นี้

ข้อมูลจำเพาะ

• ข้อมูลพาร์ท: 148B6480 แบรนด์ Danfoss
• ชนิดอุปกรณ์ควบคุม: Check and Stop valve
• รุ่นการผลิต: SCA-X SS 25
• ลักษณะทางเดินของไหล: Angleway
• สแตนดาร์ดการเชื่อมต่อ: ASME B 36.19M SCHEDULE 40

Danfoss 148B6137

Gross weight	4.142 Kilogram
Net weight	3.388 Kilogram
Volume	8.931 Liter
EAN	5702428963039
Approval	CE UKCA
Brand	SVL Flexline
CE evaluated	Yes
China RoHS compliance	Out of scope
Colour Paint	Reddish brown
Connection material	Stainless steel
Connection standard	ASME B 36.19M SCHEDULE 40
Contain batteries	No
Cv value [gal/min]	27.8 gal/min
Direction	Angleway
Equipment	Cap
EU RoHS compliance	Yes with exemptions
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Inlet connection size [in]	1 in
Inlet connection size [mm]	25 mm
Inlet connection type	Butt weld
Kv value [m³/h]	24 m³/h
Max. Working Pressure [bar]	52 bar
Max. Working Pressure [psig]	754 psig
MinODP [bar]	0.04 bar
MinODP [psi]	0.62 psi
Outlet connection size [in]	1 in
Outlet connection size [mm]	25 mm
Outlet connection type	Butt weld
Packing format	Single pack
Parts Program name	SCA-X
PED category	Art. 4, par. 3
Product accessories	SVL Flexline accessories
Product description	Stop check valve
Product group	Check valves
Product Name Description	Check and Stop valve
Quantity per packing format	1 pc
REACH Candidate List substances	No
Refrigerants	R134a R22 R290 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R600 R600a R717 R744 R507A R1234yf R1234ze(E) R125 R152a R227ea R236fa R245fa R32 R407H R413A R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R463A R512A R513A R513B R515A R515B R516A R170 R452C
Serviceable	SVL Flexline spare parts
Temperature range [°C] [max]	150 °C
Temperature range [°C] [min]	-60 °C
Temperature range [°F] [max]	302 °F
Temperature range [°F] [min]	-76 °F
Type	SCA-X SS 25
UK RoHS compliance	Out of scope
Valve version	Standard version

ข้อมูลทางเทคนิค

• ประเภทวาล์ว: Check & Stop Valve รุ่น SCA-X SS 25
• รหัสอ้างอิง: 148B6480
• ทิศทางการติดตั้ง: แบบมุมฉาก (Angleway)
• มาตรฐานการเชื่อมต่อ: ASME B 36.19M SCHEDULE 40
• ลักษณะพิเศษ: รวมฟังก์ชันบล็อกวาล์วและเช็ควาล์วไว้ในเรือนเดียวกัน

เอกสารข้อมูล

Danfoss 148B6480 Check and Stop valve, SCA-X SS 25, Direction: Angleway, Connection standard: ASME B 36.19M SCHEDULE 40 Data Sheet
