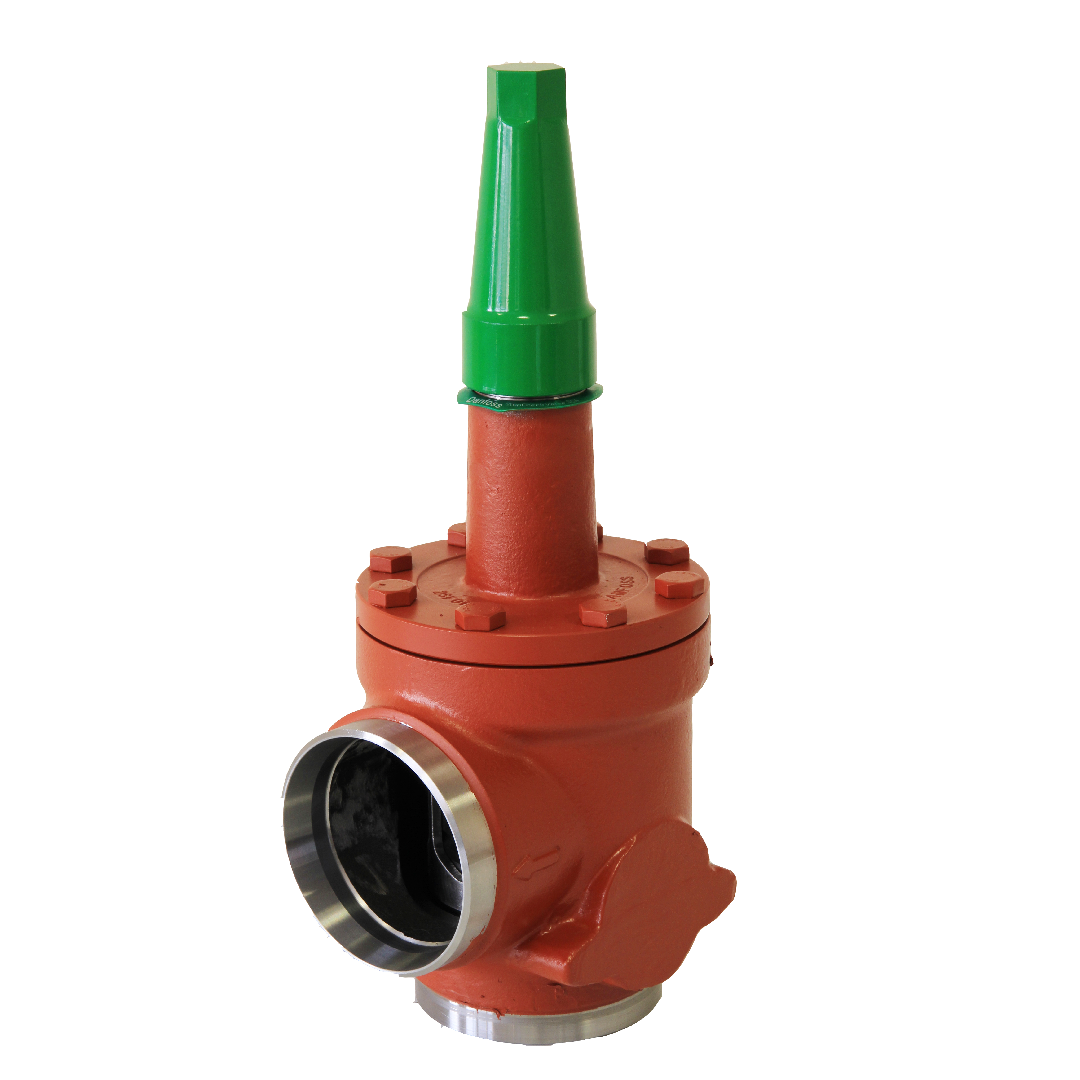

Danfoss 148B6103 Check and Stop valve, SCA-X 125, Max. Working Pressure [bar]: 52, Direction: Angleway, Connection standard: ASME B 36.10M SCHEDULE 40

Danfoss รหัส 148B6103 รุ่น SCA-X 125 คือวาล์ว Check and Stop ประสิทธิภาพสูงที่ออกแบบมาสำหรับงานอุตสาหกรรมหนัก รองรับขนาดท่อ 125 มม. และทนแรงดันใช้งานได้ลึกถึง 52 บาร์ รูปแบบทิศทางฉาก (Angleway) ผสานกับมาตรฐานการเชื่อมต่อ ASME B 36.10M SCHEDULE 40 ทำให้เป็นอุปกรณ์ที่มีความทนทานและปลอดภัยขั้นสุด นวัตกรรมตระกูล SVL จาก Danfoss มอบความสะดวกในการอัปเกรดและซ่อมบำรุง การผสานสองฟังก์ชันในหนึ่งเดียวช่วยประหยัดพื้นที่และลดจุดเชื่อมต่อที่อาจเกิดการรั่วซึม สร้างความมั่นใจให้ผู้ใช้งานวิศวกรรมระดับสูง

คุณสมบัติ

• รหัส 148B6103 ทำงานแบบสองระบบคือวาล์วหยุดและกันกลับ SCA-X ขนาดใหญ่ 125 มม.
• ดีไซน์ช่องทางผ่านแบบ Angleway ช่วยจัดระเบียบการเดินท่อทางแยกในโรงงาน
• รองรับการเชื่อมต่อกับหน้าแปลนหรือปลายท่อสเปก ASME B 36.10M SCHEDULE 40
• พิกัดแรงดันทำงานสูงสุด (Max. Working Pressure) อยู่ที่ระดับ 52 บาร์สำหรับงานหนัก
• การรวมฟังก์ชัน Stop และ Check ช่วยประหยัดพื้นที่ติดตั้งอุปกรณ์สำหรับท่อไซส์ 125

ข้อมูลจำเพาะ

• เลขที่อ้างอิง: 148B6103 จาก Danfoss
• กลุ่มวาล์ว: Check and Stop valve
• รายละเอียดซีรีส์: SCA-X 125
• รูปแบบทิศทางน้ำยา: Angleway
• เกณฑ์เชื่อมต่อและแรงดัน: ASME B 36.10M SCHEDULE 40, แรงดันใช้งาน 52 bar

Danfoss 148B6102

Gross weight	39 Kilogram
Net weight	36.5 Kilogram
Volume	110.403 Liter
EAN	5702428479028
Approval	CE LLC CDC EURO-TYSK UKCA
Brand	SVL Flexline
CE evaluated	Yes
China RoHS compliance	Out of scope
Colour Paint	Reddish brown
Connection material	Steel
Connection standard	ASME B 36.10M SCHEDULE 40
Contain batteries	No
Cv value [gal/min]	356 gal/min
Direction	Angleway
Equipment	Cap
EU RoHS compliance	Yes with exemptions
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Inlet connection size [in]	5 in
Inlet connection size [mm]	125 mm
Inlet connection type	Butt weld
Kv value [m³/h]	301 m³/h
Max. Working Pressure [bar]	52 bar
Max. Working Pressure [psig]	754 psig
MinODP [bar]	0.04 bar
MinODP [psi]	0.62 psi
Outlet connection size [in]	5 in
Outlet connection size [mm]	125 mm
Outlet connection type	Butt weld
Packing format	Single pack
Parts Program name	SCA-X
PED category	III
Product accessories	SVL Flexline accessories
Product description	Stop check valve
Product group	Check valves
Product Name Description	Check and Stop valve
Quantity per packing format	1 pc
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R134a R22 R290 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R600 R600a R717 R744 R507A R1234yf R1234ze(E) R125 R152a R227ea R236fa R245fa R32 R407H R413A R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R463A R512A R513A R513B R515A R515B R516A R170 R452C
Serviceable	SVL Flexline spare parts
Temperature range [°C] [max]	150 °C
Temperature range [°C] [min]	-60 °C
Temperature range [°F] [max]	302 °F
Temperature range [°F] [min]	-76 °F
Type	SCA-X 125
Valve version	Standard version

ข้อมูลทางเทคนิค

• ประเภทวาล์ว: Check and Stop Valve (SCA-X 125)
• แรงดันการทำงานสูงสุด: 52 บาร์
• ทิศทางการไหลเวียน: มุมฉาก (Angleway)
• มาตรฐานการเชื่อมต่อ: ASME B 36.10M SCHEDULE 40
• การประยุกต์ใช้งาน: ระบบทำความเย็นขนาดใหญ่ (Industrial Refrigeration)

เอกสารข้อมูล

Danfoss 148B6103 Check and Stop valve, SCA-X 125, Max. Working Pressure [bar]: 52, Direction: Angleway, Connection standard: ASME B 36.10M SCHEDULE 40 Data Sheet
