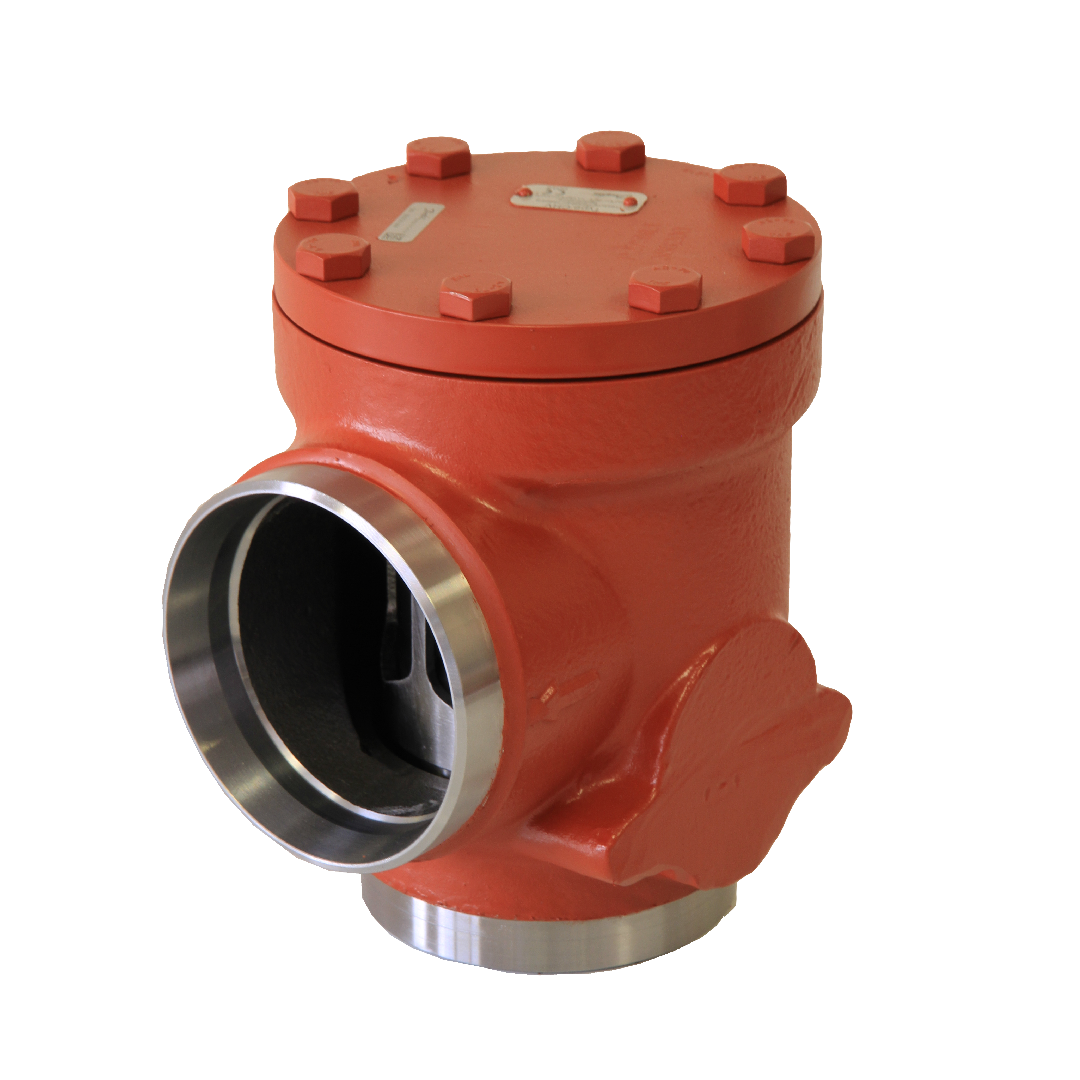

Danfoss 148B6037 Check valve, CHV-X 100, SVL Flexline, Direction: Angleway, 100 mm, Connection standard: ASME B 36.10M SCHEDULE 40, Max. Working Pressure [bar]: 52

วาล์วกันกลับซีรีส์ SVL Flexline Danfoss รหัส 148B6037 รุ่น CHV-X 100 ขนาด 100 มม. นำเสนอสุดยอดนวัตกรรมการป้องกันการไหลย้อนกลับที่ทนแรงดันได้ถึง 52 บาร์ การออกแบบทิศทางแบบมุมฉาก (Angleway) สอดคล้องกับการวางท่อที่ซับซ้อน รอยเชื่อมต่อตามมาตรฐาน ASME B 36.10M SCHEDULE 40 ช่วยการันตีความแข็งแรงต่อแรงกระแทกของเหลว ความเหนือชั้นของ Danfoss อยู่ที่แนวคิดโมดูลาร์ที่ช่วยให้วิศวกรสามารถสับเปลี่ยนคอร์วาล์วได้รวดเร็ว เพิ่มความยืดหยุ่นในการดูแลรักษาและยกระดับมาตรฐานความปลอดภัยในโรงงานอุตสาหกรรม

คุณสมบัติ

• อุปกรณ์หมายเลข 148B6037 เป็นวาล์วกันกลับ CHV-X แพลตฟอร์ม SVL Flexline ไซส์ 100 มม.
• บอดี้รูปทรง Angleway ช่วยลดชิ้นส่วนข้อต่อในระบบเมื่อต้องเดินท่อหักมุม
• รูปแบบคอเชื่อมท่ออิงตามความหนาและพิกัดของ ASME B 36.10M SCHEDULE 40
• สามารถทำงานภายใต้สภาวะแรงดันระบบสูงสุดที่ 52 บาร์ได้อย่างเสถียร
• โมดูลภายในของขนาด 100 มม. สามารถปรับเปลี่ยนเป็นวาล์วประเภทอื่นในตระกูล Flexline ได้

ข้อมูลจำเพาะ

• รหัสชิ้นส่วน: 148B6037 (Danfoss)
• ประเภท: Check valve
• รุ่นวาล์ว: CHV-X 100, SVL Flexline ขนาด 100 mm
• ทิศทางการติดตั้ง: Angleway
• จุดเชื่อมและแรงดัน: ASME B 36.10M SCHEDULE 40, Max Pressure 52 bar

Danfoss 148B6036

Gross weight	16.554 Kilogram
Net weight	14.102 Kilogram
Volume	22.386 Liter
EAN	5702428478335
Approval	CE UKCA
Brand	SVL Flexline
CE evaluated	Yes
China RoHS compliance	Out of scope
Colour Paint	Reddish brown
Connection material	Steel
Connection size [in]	4 in
Connection size [mm]	100 mm
Connection standard	ASME B 36.10M SCHEDULE 40
Connection type	Butt weld
Contain batteries	No
Cv value [gal/min]	232 gal/min
Direction	Angleway
EU RoHS compliance	Out of scope
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Inlet connection size [mm]	100 mm
Inlet connection type	Butt weld
Kv value [m³/h]	196 m³/h
Max. Working Pressure [bar]	52 bar
Max. Working Pressure [psig]	754 psig
MinODP [bar]	0.04 bar
MinODP [psi]	0.62 psi
Packing format	Single pack
Parts Program name	CHV-X
PED category	II
Product accessories	SVL Flexline accessories
Product description	Check Valve
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	1 pc
Refrigerants	R134a R22 R290 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R600 R600a R717 R744 R507A R1234yf R1234ze(E) R125 R152a R227ea R236fa R245fa R32 R407H R413A R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R463A R512A R513A R513B R515A R515B R516A R170 R452C
Serviceable	SVL Flexline spare parts
Temperature range [°C] [max]	150 °C
Temperature range [°C] [min]	-60 °C
Temperature range [°F] [max]	302 °F
Temperature range [°F] [min]	-76 °F
Type	CHV-X 100

ข้อมูลทางเทคนิค

• ซีรีส์สินค้า: SVL Flexline CHV-X 100
• ขนาด nominal: 100 มม.
• ทิศทางวาล์ว: Angleway
• มาตรฐานการต่อท่อ: ASME B 36.10M SCHEDULE 40
• แรงดันจำกัดสูงสุด: 52 บาร์
