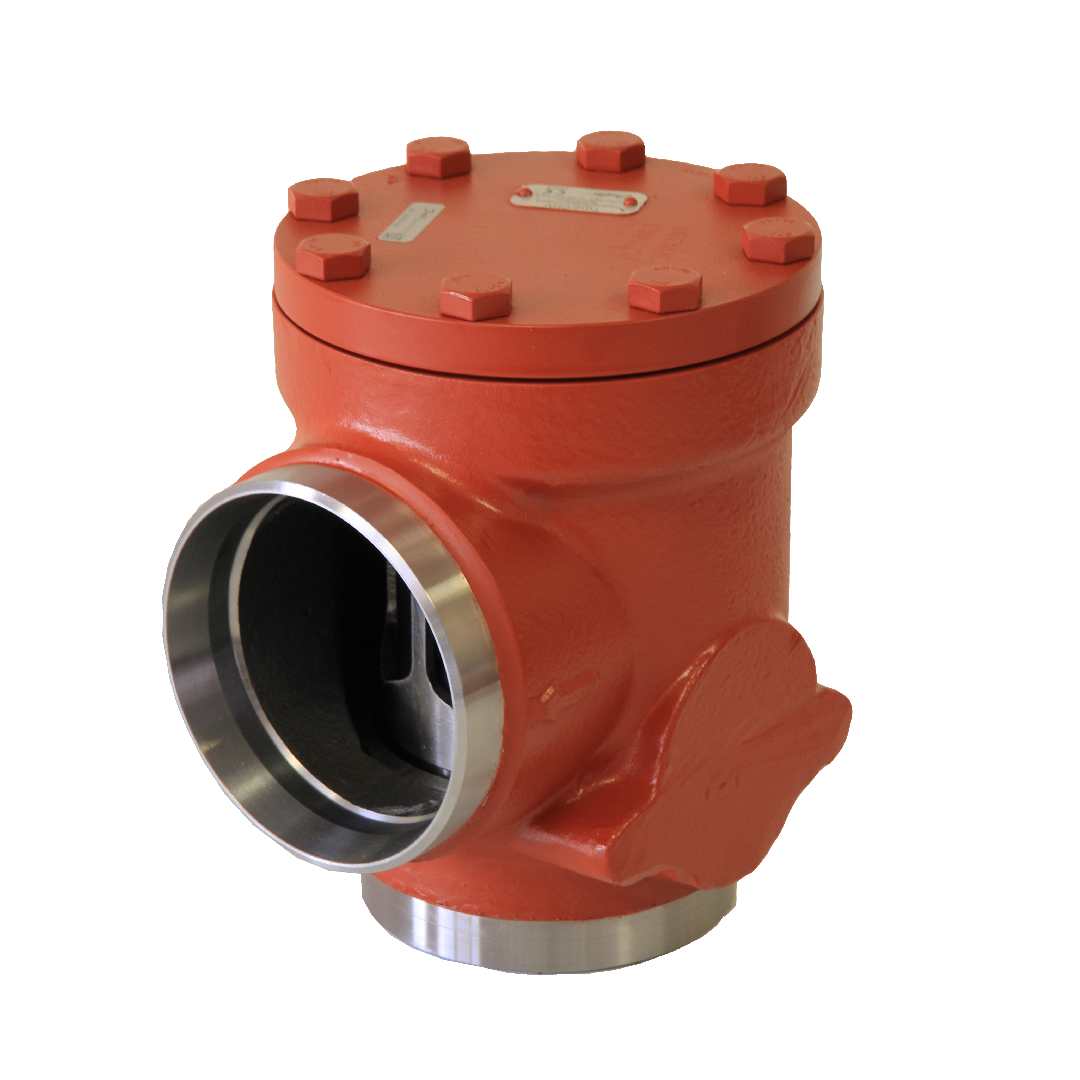

Danfoss 148B5937 Check valve, CHV-X 80, SVL Flexline, Direction: Angleway, 80 mm, Connection standard: ASME B 36.10M SCHEDULE 40, Max. Working Pressure [bar]: 52

Danfoss รหัส 148B5937 รุ่น CHV-X 80 วาล์วกันกลับขนาด 80 มม. จากแพลตฟอร์ม SVL Flexline สร้างมาตรฐานใหม่ด้านความปลอดภัยทนแรงดัน 52 บาร์ การออกแบบทรงมุมฉาก (Angleway) เอื้อต่อการลดความสูญเสียพลังงานจากการไหล จุดเชื่อมต่อตามมาตรฐาน ASME B 36.10M SCHEDULE 40 ให้ความทนทานต่อสภาวะอุณหภูมิผันผวน ปรัชญาการออกแบบของ Danfoss ให้ความสำคัญกับโครงสร้างวาล์วที่ดูแลรักษาง่าย ชิ้นส่วนภายในสามารถเข้าถึงและถอดเปลี่ยนได้สะดวกรวดเร็ว ช่วยรักษาความต่อเนื่องในการผลิตของอุตสาหกรรมขนาดใหญ่ได้อย่างไร้รอยต่อ

คุณสมบัติ

• รหัสอุปกรณ์ 148B5937 จัดเป็นวาล์วกันไหลย้อน CHV-X SVL Flexline พิกัดขนาด 80 มม.
• ทิศทางการไหลออกแบบมาให้เป็นมุมฉาก (Angleway) จัดการพื้นที่แคบได้ดี
• จุดรับท่อเชื่อมตรงตามเกณฑ์ขนาด ASME B 36.10M SCHEDULE 40 สำหรับไซส์ 80
• ตัววาล์วรองรับสภาพแวดล้อมที่มีแรงดันทำงานสูงสุดระดับ 52 บาร์
• ชิ้นส่วนวาล์วแยกประกอบได้ง่ายด้วยมาตรฐาน SVL Flexline ช่วยให้บำรุงรักษาไวขึ้น

ข้อมูลจำเพาะ

• รหัสไอเทม: 148B5937 (Danfoss)
• รูปแบบอุปกรณ์: Check valve
• รุ่นและรายละเอียด: CHV-X 80, SVL Flexline ขนาด 80 mm
• ทิศทางลม/น้ำยา: Angleway
• การรองรับท่อและแรงดัน: ASME B 36.10M SCHEDULE 40, ความดันสูงสุด 52 bar

Danfoss 148B5936

Gross weight	9.644 Kilogram
Net weight	9.468 Kilogram
Volume	16.748 Liter
EAN	5702428477864
Approval	CE UKCA
Brand	SVL Flexline
CE evaluated	Yes
China RoHS compliance	Out of scope
Colour Paint	Reddish brown
Connection material	Steel
Connection size [in]	3 in
Connection size [mm]	80 mm
Connection standard	ASME B 36.10M SCHEDULE 40
Connection type	Butt weld
Contain batteries	No
Cv value [gal/min]	129 gal/min
Direction	Angleway
EU RoHS compliance	Out of scope
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Inlet connection size [mm]	80 mm
Inlet connection type	Butt weld
Kv value [m³/h]	103 m³/h
Max. Working Pressure [bar]	52 bar
Max. Working Pressure [psig]	754 psig
MinODP [bar]	0.04 bar
MinODP [psi]	0.62 psi
Packing format	Single pack
Parts Program name	CHV-X
PED category	II
Product accessories	SVL Flexline accessories
Product description	Check Valve
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	1 pc
REACH Candidate List substances	No
Refrigerants	R134a R22 R290 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R600 R600a R717 R744 R507A R1234yf R1234ze(E) R125 R152a R227ea R236fa R245fa R32 R407H R413A R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R463A R512A R513A R513B R515A R515B R516A R170 R452C
Serviceable	SVL Flexline spare parts
Temperature range [°C] [max]	150 °C
Temperature range [°C] [min]	-60 °C
Temperature range [°F] [max]	302 °F
Temperature range [°F] [min]	-76 °F
Type	CHV-X 80

ข้อมูลทางเทคนิค

• รหัสสินค้า: Danfoss 148B5937
• ชื่อรุ่น: CHV-X 80 (SVL Flexline)
• ขนาดท่อ: 80 มม., ทิศทาง Angleway
• มาตรฐานการเชื่อมต่อ: ASME B 36.10M SCHEDULE 40
• แรงดันใช้งานสูงสุด: 52 บาร์

เอกสารข้อมูล

Danfoss 148B5937 Check valve, CHV-X 80, SVL Flexline, Direction: Angleway, 80 mm, Connection standard: ASME B 36.10M SCHEDULE 40, Max. Working Pressure [bar]: 52 Data Sheet
