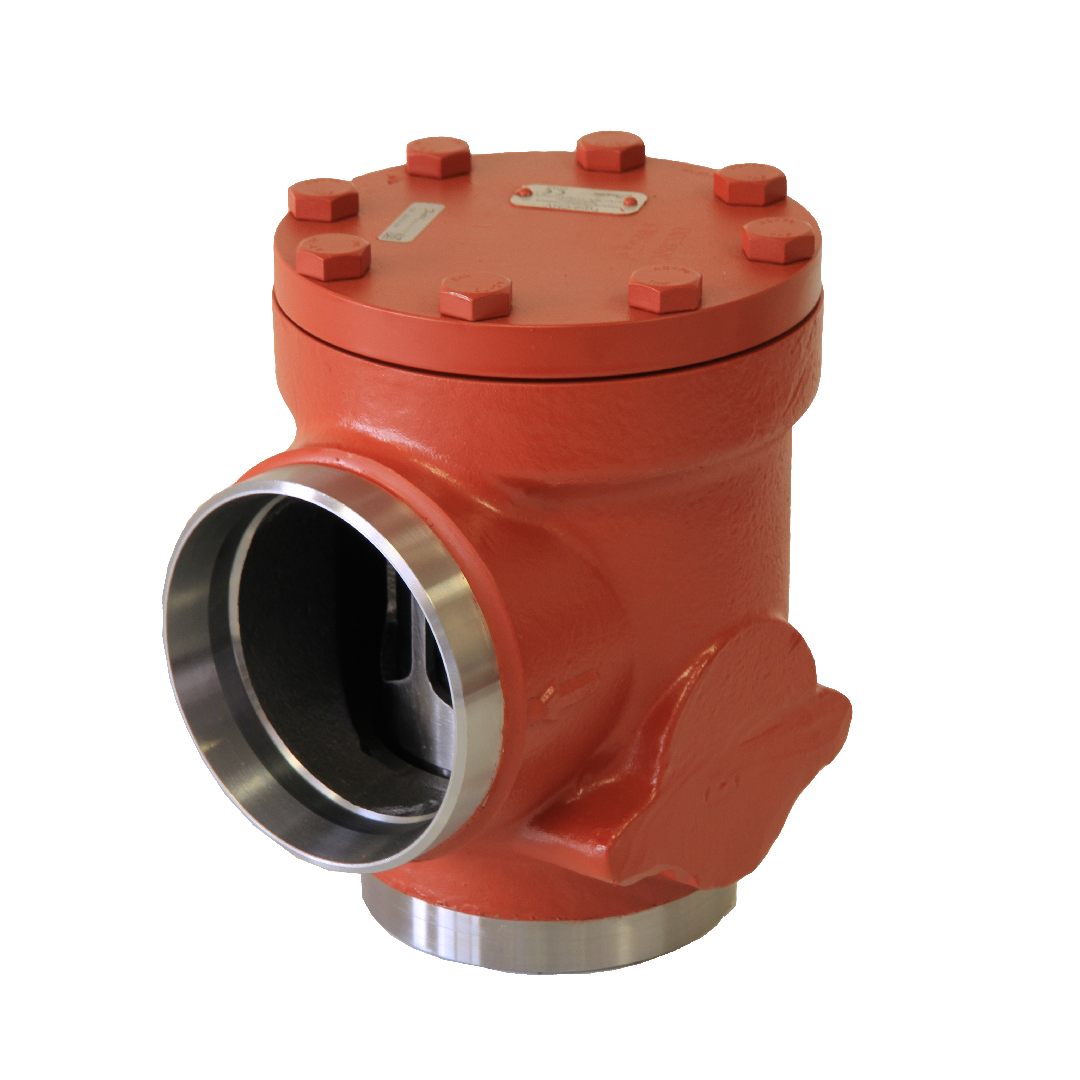

Danfoss 148B5936 Check valve, CHV-X 80, SVL Flexline, Direction: Angleway, 80 mm, Connection standard: EN 10220, Max. Working Pressure [bar]: 52

เพิ่มความเสถียรภาพให้ระบบไหลเวียนด้วยวาล์วกันกลับ Danfoss รหัส 148B5936 รุ่น CHV-X 80 ขนาด 80 มม. ออกแบบมาเพื่อต้านทานแรงดันถึง 52 บาร์ ทิศทางการไหลแบบฉาก (Angleway) ตอบสนองต่องานติดตั้งในพื้นที่จำกัดได้อย่างลงตัว รอยเชื่อมมาตรฐาน EN 10220 ช่วยป้องกันการรั่วไหลของสารทำความเย็นอย่างเด็ดขาด เทคโนโลยี SVL Flexline ของ Danfoss ถือเป็นนวัตกรรมแห่งความคุ้มค่า ช่วยให้การปรับแต่งระบบทำได้โดยไม่ต้องรื้อถอนตัวถังหลัก ลดความยุ่งยากทางวิศวกรรมและยืดอายุการใช้งานของระบบท่อแบบองค์รวม

คุณสมบัติ

• Check valve หมายเลข 148B5936 อยู่ในคลาส CHV-X ขนาดหน้าตัด 80 มม. พร้อมระบบ Flexline
• โครงสร้างบอดี้แบบ Angleway ช่วยลดการใช้ข้องอ 90 องศาในไลน์ท่อติดตั้ง
• รายละเอียดข้อต่อสอดคล้องกับมาตรฐานอุตสาหกรรม EN 10220 อย่างสมบูรณ์
• ขีดจำกัดความดันใช้งานสูงสุด (Max. Working Pressure) รองรับได้ 52 บาร์ตามสเปก
• ระบบลิ้นวาล์วไซส์ 80 ออกแบบมาให้ตอบสนองการปิดตัวอย่างฉับไวเมื่อแรงดันตก

ข้อมูลจำเพาะ

• เลขรหัสผลิตภัณฑ์: Danfoss 148B5936
• ประเภทอุปกรณ์โรงงาน: Check valve
• ซีรีส์การผลิต: CHV-X 80, SVL Flexline (80 mm)
• โครงสร้างแนวท่อ: Angleway
• การเชื่อมต่อตามเกณฑ์: EN 10220, Working Pressure สูงสุด 52 bar

Danfoss 148B5903

Gross weight	10.16 Kilogram
Net weight	9.25 Kilogram
Volume	23.226 Liter
EAN	5702428477826
Approval	CE
Brand	SVL Flexline
CE evaluated	Yes
China RoHS compliance	Out of scope
Colour Paint	Reddish brown
Connection material	Steel
Connection size [in]	3 in
Connection size [mm]	80 mm
Connection standard	EN 10220
Connection type	Butt weld
Contain batteries	No
Cv value [gal/min]	129 gal/min
Direction	Angleway
EU RoHS compliance	Out of scope
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Inlet connection size [mm]	80 mm
Inlet connection type	Butt weld
Kv value [m³/h]	103 m³/h
Max. Working Pressure [bar]	52 bar
Max. Working Pressure [psig]	754 psig
MinODP [bar]	0.04 bar
MinODP [psi]	0.62 psi
Packing format	Single pack
Parts Program name	CHV-X
PED category	II
Product accessories	SVL Flexline accessories
Product description	Check Valve
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	1 pc
Refrigerants	R134a R22 R290 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R600 R600a R717 R744 R507A R1234yf R1234ze(E) R125 R152a R227ea R236fa R245fa R32 R407H R413A R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R463A R512A R513A R513B R515A R515B R516A R170 R452C
Serviceable	SVL Flexline spare parts
Temperature range [°C] [max]	150 °C
Temperature range [°C] [min]	-60 °C
Temperature range [°F] [max]	302 °F
Temperature range [°F] [min]	-76 °F
Type	CHV-X 80

ข้อมูลทางเทคนิค

• รหัสโมเดล: CHV-X 80 SVL Flexline
• ขนาดมิติ: 80 มม.
• ทิศทางการติดตั้ง: มุมฉาก (Angleway)
• มาตรฐานข้อต่อท่อ: EN 10220
• แรงดันใช้งานสูงสุด: 52 bar

เอกสารข้อมูล

Danfoss 148B5936 Check valve, CHV-X 80, SVL Flexline, Direction: Angleway, 80 mm, Connection standard: EN 10220, Max. Working Pressure [bar]: 52 Data Sheet
