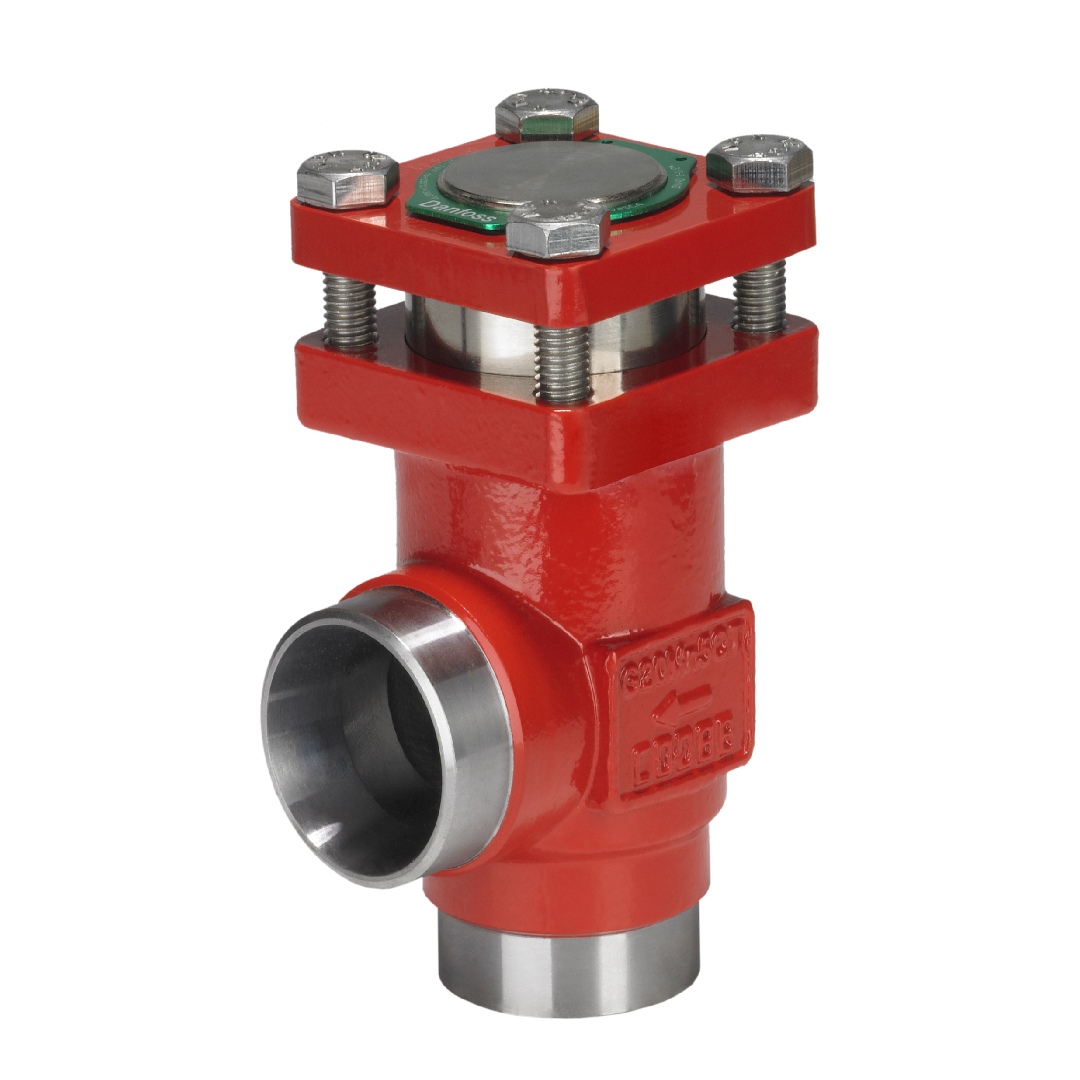

Danfoss 148B5838 Check valve, CHV-X 65, SVL Flexline, Direction: Angleway, 65 mm, Connection standard: EN 10220, Max. Working Pressure [bar]: 52

Danfoss รหัส 148B5838 รุ่น CHV-X 65 วาล์วกันกลับแพลตฟอร์ม SVL Flexline ขนาด 65 มม. ทำหน้าที่ต้านการไหลย้อนอย่างมีประสิทธิภาพภายใต้แรงดันสูงสุด 52 บาร์ ทิศทางแบบมุม (Angleway) เอื้อต่อการวางระบบท่อที่ซับซ้อน เชื่อมต่อได้อย่างมั่นคงผ่านมาตรฐาน EN 10220 คุณสมบัติเด่นของเทคโนโลยี Danfoss คือกลไกภายในที่ต้านทานการสึกหรอ ลดแรงสั่นสะเทือนเมื่อเกิดการเปลี่ยนแปลงแรงดันกะทันหัน เป็นอุปกรณ์ชิ้นสำคัญที่ช่วยรักษาความปลอดภัยและยืดรอบการซ่อมบำรุงเชิงป้องกันของระบบอุตสาหกรรมทำความเย็น

คุณสมบัติ

• รหัสสินค้า 148B5838 คือวาล์วกันกลับตระกูล CHV-X สำหรับสเกลท่อขนาด 65 มม.
• ดีไซน์ทางเดินของเหลวแบบ Angleway ลดความซับซ้อนในการติดตั้งจุดหักมุม
• สเปกของการเชื่อมประกอบเข้ากันได้กับมาตรฐาน EN 10220 เพื่อลดรอยรั่วซึม
• เป็นส่วนหนึ่งของระบบ SVL Flexline ที่ทนแรงดันใช้งานได้ระดับ 52 บาร์
• กลไกภายในขนาด 65 มม. ป้องกันความเสียหายจาก Water Hammer ได้อย่างดีเยี่ยม

ข้อมูลจำเพาะ

• รหัสวาล์ว: 148B5838 Danfoss
• หมวดสินค้า: Check valve
• รุ่นและพิกัดความกว้าง: CHV-X 65, SVL Flexline (65 mm)
• เส้นทางการเคลื่อนที่: Angleway
• เกณฑ์เชื่อมท่อมาตรฐาน: EN 10220, ความดัน 52 bar

Danfoss 148B5837

Gross weight	4.985 Kilogram
Net weight	4.556 Kilogram
Volume	6.912 Liter
EAN	5702428477895
Approval	CE UKCA
Brand	SVL Flexline
CE evaluated	Yes
China RoHS compliance	Out of scope
Colour Paint	Reddish brown
Connection material	Steel
Connection size [in]	2 1/2 in
Connection size [mm]	65 mm
Connection standard	EN 10220
Connection type	Butt weld
Contain batteries	No
Cv value [gal/min]	85 gal/min
Direction	Angleway
EU RoHS compliance	Out of scope
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Inlet connection size [mm]	65 mm
Inlet connection type	Butt weld
Kv value [m³/h]	72 m³/h
Max. Working Pressure [bar]	52 bar
Max. Working Pressure [psig]	754 psig
MinODP [bar]	0.04 bar
MinODP [psi]	0.62 psi
Packing format	Single pack
Parts Program name	CHV-X
PED category	II
Product accessories	SVL Flexline accessories
Product description	Check Valve
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	1 pc
REACH Candidate List substances	No
Refrigerants	R134a R22 R290 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R600 R600a R717 R744 R507A R1234yf R1234ze(E) R125 R152a R227ea R236fa R245fa R32 R407H R413A R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R463A R512A R513A R513B R515A R515B R516A R170 R452C
Serviceable	SVL Flexline spare parts
Temperature range [°C] [max]	150 °C
Temperature range [°C] [min]	-60 °C
Temperature range [°F] [max]	302 °F
Temperature range [°F] [min]	-76 °F
Type	CHV-X 65

ข้อมูลทางเทคนิค

• ชื่อผลิตภัณฑ์: Check valve CHV-X 65 SVL Flexline
• ขนาดเส้นผ่านศูนย์กลาง: 65 มม.
• รูปแบบทิศทาง: Angleway
• มาตรฐานท่อ: EN 10220
• แรงดันใช้งานสูงสุด: 52 บาร์

เอกสารข้อมูล

Danfoss 148B5838 Check valve, CHV-X 65, SVL Flexline, Direction: Angleway, 65 mm, Connection standard: EN 10220, Max. Working Pressure [bar]: 52 Data Sheet
