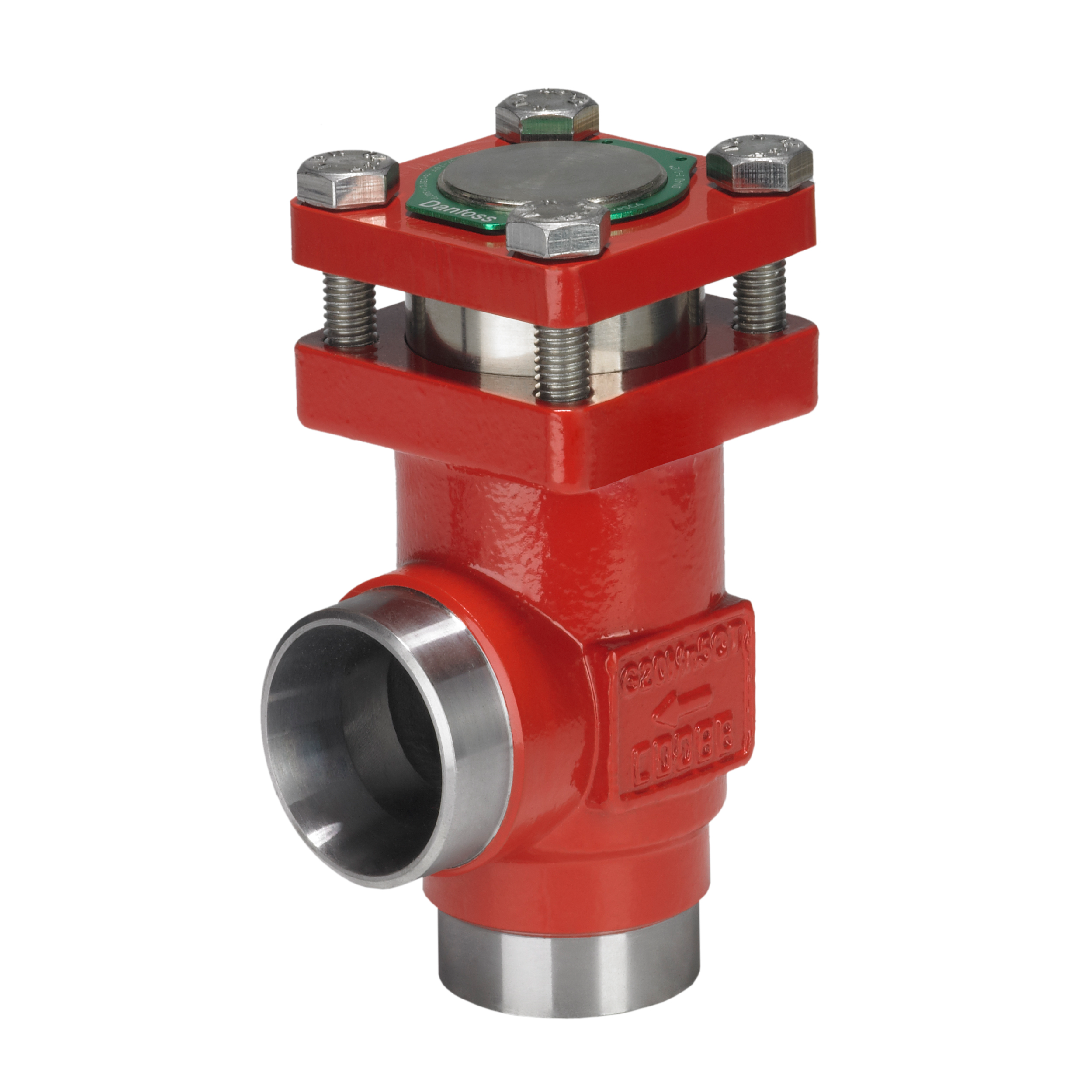

Danfoss 148B5837 Check valve, CHV-X 65, SVL Flexline, Direction: Angleway, 65 mm, Connection standard: ASME B 36.10M SCHEDULE 40, Max. Working Pressure [bar]: 52

ปกป้องกลไกสำคัญของระบบท่อด้วยวาล์วกันกลับ Danfoss รหัส 148B5837 รุ่น CHV-X 65 ขนาด 65 มม. ทนแรงดันระดับ 52 บาร์ มาพร้อมนวัตกรรม SVL Flexline ที่ให้ความยืดหยุ่นในการสับเปลี่ยนอะไหล่ รูปแบบทิศทางฉาก (Angleway) ออกแบบมาเพื่อประสิทธิภาพเชิงพื้นที่ การเชื่อมต่อมาตรฐาน ASME B 36.10M SCHEDULE 40 มอบความมั่นคงต่อโครงสร้าง Danfoss พัฒนาวาล์วรุ่นนี้ให้มีค่าความต้านทานการไหลต่ำ ช่วยประหยัดพลังงานในระบบสูบจ่าย และป้องกันความเสียหายจากกระแสไหลย้อนกลับได้อย่างรวดเร็วและแม่นยำ

คุณสมบัติ

• วาล์ว CHV-X SVL Flexline รหัส 148B5837 ออกแบบมาสำหรับงานท่อพิกัด 65 มม.
• บอดี้ภายนอกจัดวางแบบ Angleway ช่วยควบคุมการไหลเปลี่ยนทิศทางอย่างเป็นระเบียบ
• เกณฑ์การเชื่อมรอยต่อใช้ข้อกำหนด ASME B 36.10M SCHEDULE 40 ตรงตามสเปกท่อ
• วาล์วตัวนี้สามารถทำงานภายใต้ขีดจำกัดแรงดันระบบที่ 52 บาร์ได้อย่างปลอดภัย
• โครงสร้างด้านในไซส์ 65 ถอดเปลี่ยนบำรุงรักษาได้โดยไม่ต้องยุ่งกับแนวเชื่อมท่อเดิม

ข้อมูลจำเพาะ

• พาร์ทนัมเบอร์สินค้า: 148B5837 ผู้ผลิต Danfoss
• ชนิดวาล์วอุตสาหกรรมทำความเย็น: Check valve
• โมเดลซีรีส์: CHV-X 65, SVL Flexline ขนาด 65 mm
• ทิศทางโครงสร้าง: Angleway
• ข้อต่อรองรับแรงดัน: ASME B 36.10M SCHEDULE 40, Max Pressure 52 bar

Danfoss 148B580303

Gross weight	4.924 Kilogram
Net weight	4.284 Kilogram
Volume	6.998 Liter
EAN	5702428477857
Approval	CE UKCA
Brand	SVL Flexline
CE evaluated	Yes
China RoHS compliance	Out of scope
Colour Paint	Reddish brown
Connection material	Steel
Connection size [in]	2 1/2 in
Connection size [mm]	65 mm
Connection standard	ASME B 36.10M SCHEDULE 40
Connection type	Butt weld
Contain batteries	No
Cv value [gal/min]	85 gal/min
Direction	Angleway
EU RoHS compliance	Out of scope
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Inlet connection size [mm]	65 mm
Inlet connection type	Butt weld
Kv value [m³/h]	72 m³/h
Max. Working Pressure [bar]	52 bar
Max. Working Pressure [psig]	754 psig
MinODP [bar]	0.04 bar
MinODP [psi]	0.62 psi
Packing format	Single pack
Parts Program name	CHV-X
PED category	II
Product accessories	SVL Flexline accessories
Product description	Check Valve
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	1 pc
REACH Candidate List substances	No
Refrigerants	R134a R22 R290 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R600 R600a R717 R744 R507A R1234yf R1234ze(E) R125 R152a R227ea R236fa R245fa R32 R407H R413A R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R463A R512A R513A R513B R515A R515B R516A R170 R452C
Serviceable	SVL Flexline spare parts
Temperature range [°C] [max]	150 °C
Temperature range [°C] [min]	-60 °C
Temperature range [°F] [max]	302 °F
Temperature range [°F] [min]	-76 °F
Type	CHV-X 65

ข้อมูลทางเทคนิค

• รหัสอ้างอิง: 148B5837
• รุ่น: CHV-X 65 (SVL Flexline)
• ขนาด/ทิศทาง: 65 มม., Angleway
• มาตรฐานการเชื่อมต่อ: ASME B 36.10M SCHEDULE 40
• แรงดันสูงสุด: 52 bar

เอกสารข้อมูล

Danfoss 148B5837 Check valve, CHV-X 65, SVL Flexline, Direction: Angleway, 65 mm, Connection standard: ASME B 36.10M SCHEDULE 40, Max. Working Pressure [bar]: 52 Data Sheet
