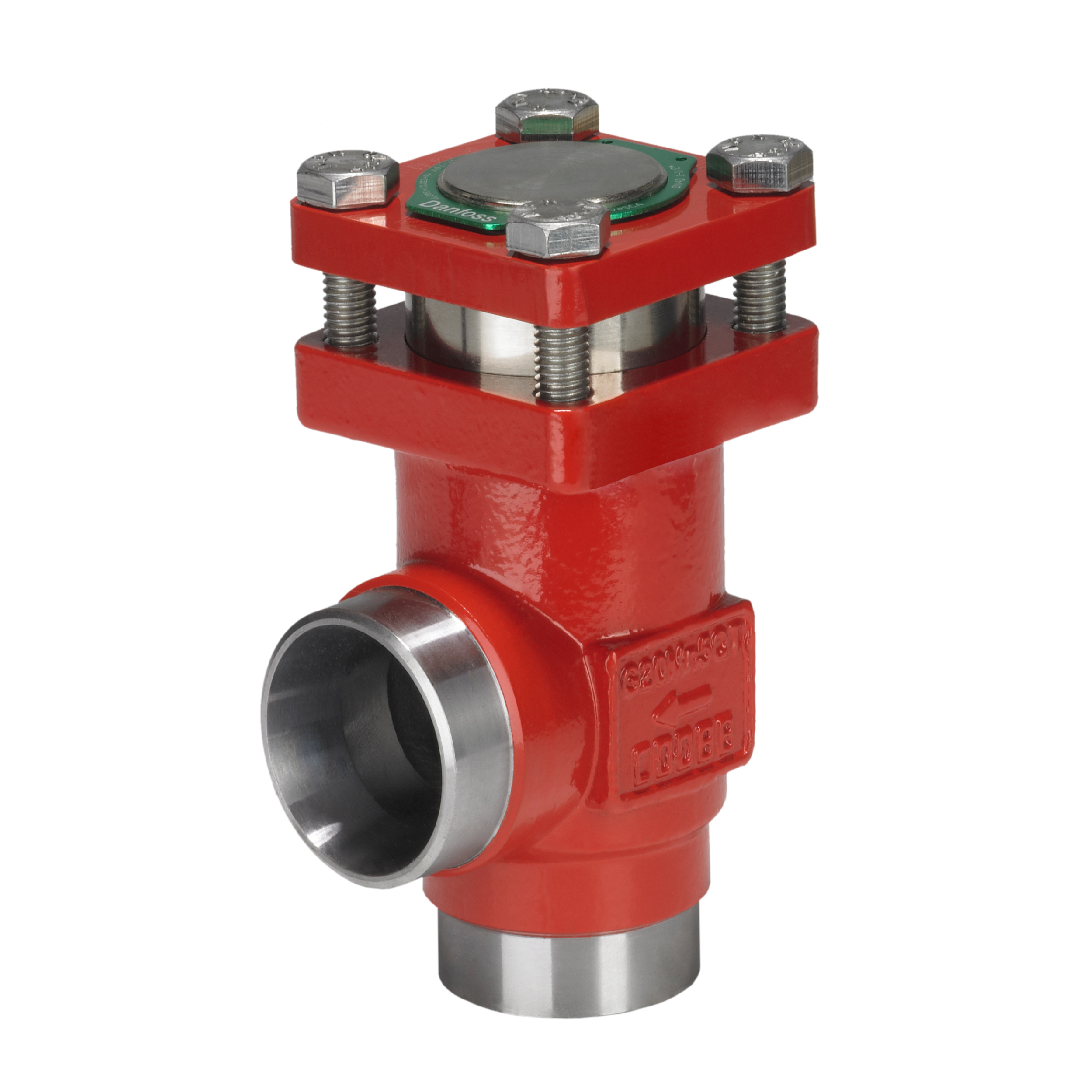

Danfoss 148B5736 Check valve, CHV-X 50, SVL Flexline, Direction: Angleway, 50 mm, Connection standard: EN 10220, Max. Working Pressure [bar]: 52

วาล์วกันกลับ Danfoss รหัส 148B5736 รุ่น CHV-X 50 ขนาด 50 มม. นำเสนอสุดยอดการปกป้องระบบท่อด้วยเทคโนโลยี SVL Flexline ทนแรงดันใช้งาน 52 บาร์ รูปแบบทิศทางฉาก (Angleway) พร้อมรอยเชื่อมต่อ EN 10220 มอบความสะดวกและความปลอดภัยในการประกอบ ความโดดเด่นของผลิตภัณฑ์ Danfoss คือความสามารถในการทนทานต่อน้ำยาทำความเย็นหลากหลายชนิด กลไกการปิดผนึกถูกทดสอบมาเพื่อป้องกันการรั่วซึมอย่างเคร่งครัด ช่วยให้โรงงานสามารถรักษากำลังการผลิตและมาตรฐานความปลอดภัยด้านสิ่งแวดล้อมได้อย่างยั่งยืน

คุณสมบัติ

• รหัสโมเดล 148B5736 คือ Check valve รุ่นขนาดเส้นผ่านศูนย์กลางท่อ 50 มม. ในแพลตฟอร์ม CHV-X
• การออกแบบบอดี้ Angleway ช่วยส่งเสริมการไหลเลี้ยวทำมุมได้อย่างมีเสถียรภาพ
• ปลายทางเชื่อมท่อเป็นไปตามข้อกำหนดความละเอียดสเปก EN 10220
• รองรับแรงดันปฏิบัติงานในระบบความเย็นอุตสาหกรรมได้สูงสุดระดับ 52 บาร์
• เสริมประสิทธิภาพการกั้นการไหลย้อนของก๊าซในระบบท่อไซส์ 50 มม. ได้อย่างเด็ดขาด

ข้อมูลจำเพาะ

• หมายเลขชิ้นส่วน: 148B5736 Danfoss
• หมวดหมู่วาล์วกันกลับ: Check valve
• ซีรีส์: CHV-X 50, SVL Flexline ขนาด 50 mm
• เส้นทางวาล์ว: Angleway
• เงื่อนไขการเชื่อมต่อ: EN 10220, ค่าความดันสูงสุด 52 bar

Danfoss 148B5704

Gross weight	3.226 Kilogram
Net weight	3.046 Kilogram
Volume	5.372 Liter
EAN	5702428477802
Approval	CE UKCA
Brand	SVL Flexline
CE evaluated	Yes
China RoHS compliance	Out of scope
Colour Paint	Reddish brown
Connection material	Steel
Connection size [in]	2 in
Connection size [mm]	50 mm
Connection standard	EN 10220
Connection type	Butt weld
Contain batteries	No
Cv value [gal/min]	53 gal/min
Direction	Angleway
EU RoHS compliance	Out of scope
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Inlet connection size [mm]	50 mm
Inlet connection type	Butt weld
Kv value [m³/h]	45 m³/h
Max. Working Pressure [bar]	52 bar
Max. Working Pressure [psig]	754 psig
MinODP [bar]	0.04 bar
MinODP [psi]	0.62 psi
Packing format	Single pack
Parts Program name	CHV-X
PED category	II
Product accessories	SVL Flexline accessories
Product description	Check Valve
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	1 pc
REACH Candidate List substances	No
Refrigerants	R134a R22 R290 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R600 R600a R717 R744 R507A R1234yf R1234ze(E) R125 R152a R227ea R236fa R245fa R32 R407H R413A R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R463A R512A R513A R513B R515A R515B R516A R170 R452C
Serviceable	SVL Flexline spare parts
Temperature range [°C] [max]	150 °C
Temperature range [°C] [min]	-60 °C
Temperature range [°F] [max]	302 °F
Temperature range [°F] [min]	-76 °F
Type	CHV-X 50

ข้อมูลทางเทคนิค

• รหัสสินค้า: Danfoss 148B5736
• รุ่น: CHV-X 50 SVL Flexline
• ขนาด / ทิศทาง: 50 มม., Angleway
• มาตรฐานการเชื่อมต่อ: EN 10220
• แรงดันใช้งานสูงสุด: 52 บาร์

เอกสารข้อมูล

Danfoss 148B5736 Check valve, CHV-X 50, SVL Flexline, Direction: Angleway, 50 mm, Connection standard: EN 10220, Max. Working Pressure [bar]: 52 Data Sheet
