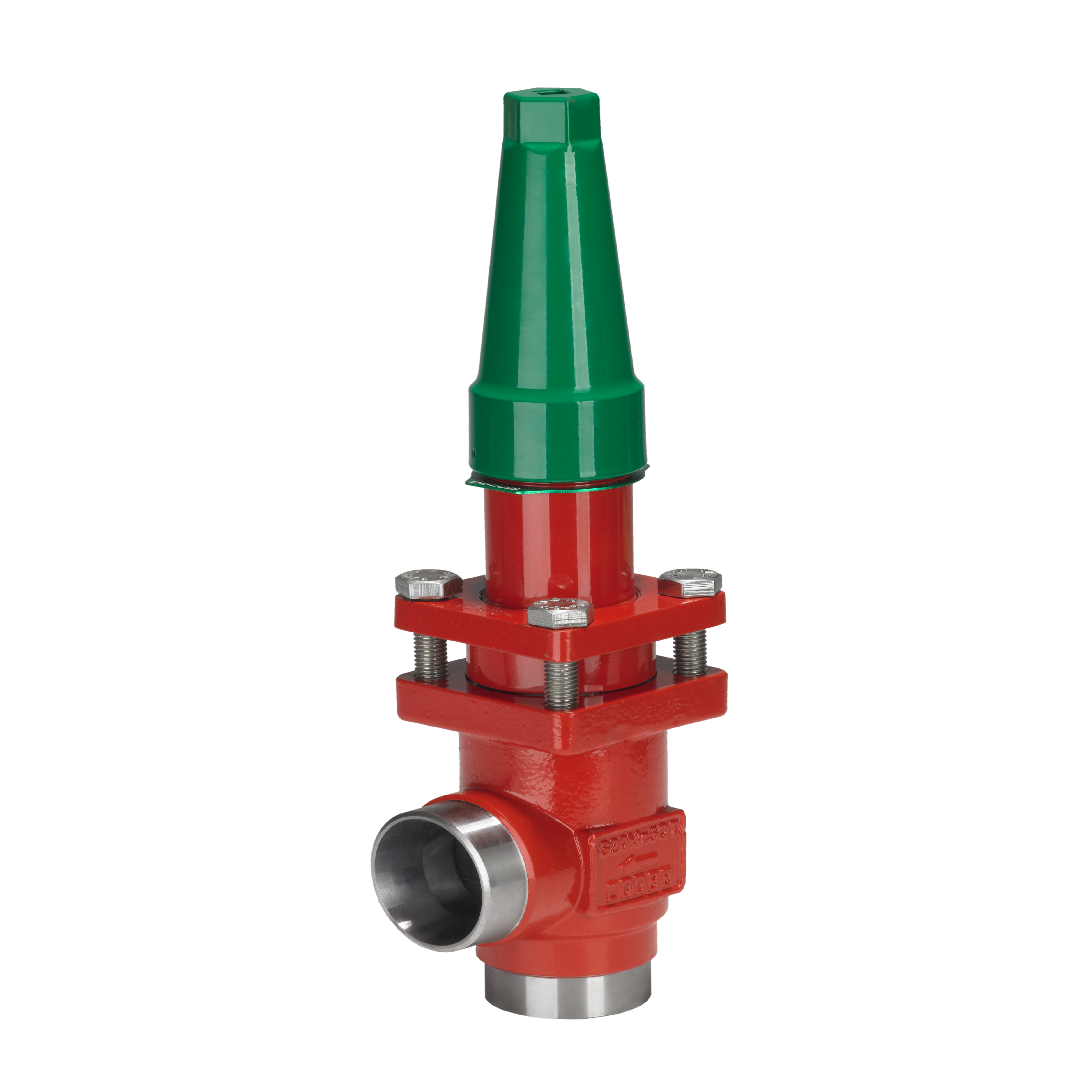

Danfoss 148B5703 Check and Stop valve, SCA-X 50, SVL Flexline, Direction: Angleway, 50 mm, Connection standard: ASME B 36.10M SCHEDULE 40, Max. Working Pressure [bar]: 52

เพิ่มประสิทธิภาพการทำงานของระบบควบคุมของไหลด้วย Danfoss รหัส 148B5703 รุ่น SCA-X 50 ขนาด 50 มม. วาล์ว Check and Stop ทนแรงดัน 52 บาร์ ทิศทางแบบมุมฉาก (Angleway) เชื่อมต่อด้วยมาตรฐาน ASME B 36.10M SCHEDULE 40 แพลตฟอร์ม SVL Flexline ของ Danfoss ให้ความอิสระในการบำรุงรักษาโดยไม่ต้องรื้อถอนวาล์วทั้งหมด การออกแบบเชิงวิศวกรรมนี้ช่วยลดต้นทุนแรงงานและระยะเวลาในการซ่อมแซม พร้อมทั้งรับประกันการตัดระบบที่สนิทแน่น ป้องกันความเสียหายจากอุบัติเหตุในระบบทำความเย็นอุตสาหกรรม

คุณสมบัติ

• วาล์วรหัส 148B5703 ซีรีส์ SCA-X SVL Flexline ขนาด 50 มม. ตอบโจทย์งานควบคุมและกันกลับ
• ดีไซน์ทางไหลมุมฉาก (Angleway) ช่วยลดแรงสะเทือนในจุดเปลี่ยนทิศทางของท่อ
• โครงสร้างรอยเชื่อมต่อถูกอ้างอิงความหนาตามข้อบังคับ ASME B 36.10M SCHEDULE 40
• ทนแรงต้านของระบบปฏิบัติการที่แรงดันสูงสุด 52 บาร์ได้อย่างไร้ปัญหา
• ผสมผสานคุณสมบัติการปิดแมนนวลและการกันกลับอัตโนมัติในวาล์วไซส์ 50 เพียงตัวเดียว

ข้อมูลจำเพาะ

• ข้อมูลรหัสเฉพาะ: 148B5703 แบรนด์ Danfoss
• ประเภทรวมฟังก์ชัน: Check and Stop valve
• ชื่อรุ่นและไซส์: SCA-X 50, SVL Flexline ขนาด 50 mm
• ทิศทางการไหลจำเพาะ: Angleway
• รูปแบบท่อร่วม: ASME B 36.10M SCHEDULE 40, Working Pressure 52 bar

Danfoss 148B570203

Gross weight	5.276 Kilogram
Net weight	4.2 Kilogram
Volume	12.933 Liter
EAN	5702428478793
Approval	CE LLC CDC EURO-TYSK UKCA
Brand	SVL Flexline
CE evaluated	Yes
China RoHS compliance	Out of scope
Colour Paint	Reddish brown
Connection material	Steel
Connection standard	ASME B 36.10M SCHEDULE 40
Contain batteries	No
Cv value [gal/min]	53 gal/min
Direction	Angleway
Equipment	Cap
EU RoHS compliance	Out of scope
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Inlet connection size [in]	2 in
Inlet connection size [mm]	50 mm
Inlet connection type	Butt weld
Kv value [m³/h]	45 m³/h
Max. Working Pressure [bar]	52 bar
Max. Working Pressure [psig]	754 psig
MinODP [bar]	0.04 bar
MinODP [psi]	0.62 psi
Outlet connection size [in]	2 in
Outlet connection size [mm]	50 mm
Outlet connection type	Butt weld
Packing format	Single pack
Parts Program name	SCA-X
PED category	II
Product accessories	SVL Flexline accessories
Product description	Stop check valve
Product group	Check valves
Product Name Description	Check and Stop valve
Quantity per packing format	1 pc
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R134a R22 R290 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R600 R600a R717 R744 R507A R1234yf R1234ze(E) R125 R152a R227ea R236fa R245fa R32 R407H R413A R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R463A R512A R513A R513B R515A R515B R516A R170 R452C
Serviceable	SVL Flexline spare parts
Temperature range [°C] [max]	150 °C
Temperature range [°C] [min]	-60 °C
Temperature range [°F] [max]	302 °F
Temperature range [°F] [min]	-76 °F
Type	SCA-X 50
Valve version	Standard version

ข้อมูลทางเทคนิค

• ชื่อรุ่น: SCA-X 50 SVL Flexline
• รหัสสินค้า: 148B5703
• ขนาดและทิศทาง: 50 มม., Angleway
• มาตรฐานข้อต่อ: ASME B 36.10M SCHEDULE 40
• แรงดันจำกัดสูงสุด: 52 bar

เอกสารข้อมูล

Danfoss 148B5703 Check and Stop valve, SCA-X 50, SVL Flexline, Direction: Angleway, 50 mm, Connection standard: ASME B 36.10M SCHEDULE 40, Max. Working Pressure [bar]: 52 Data Sheet
