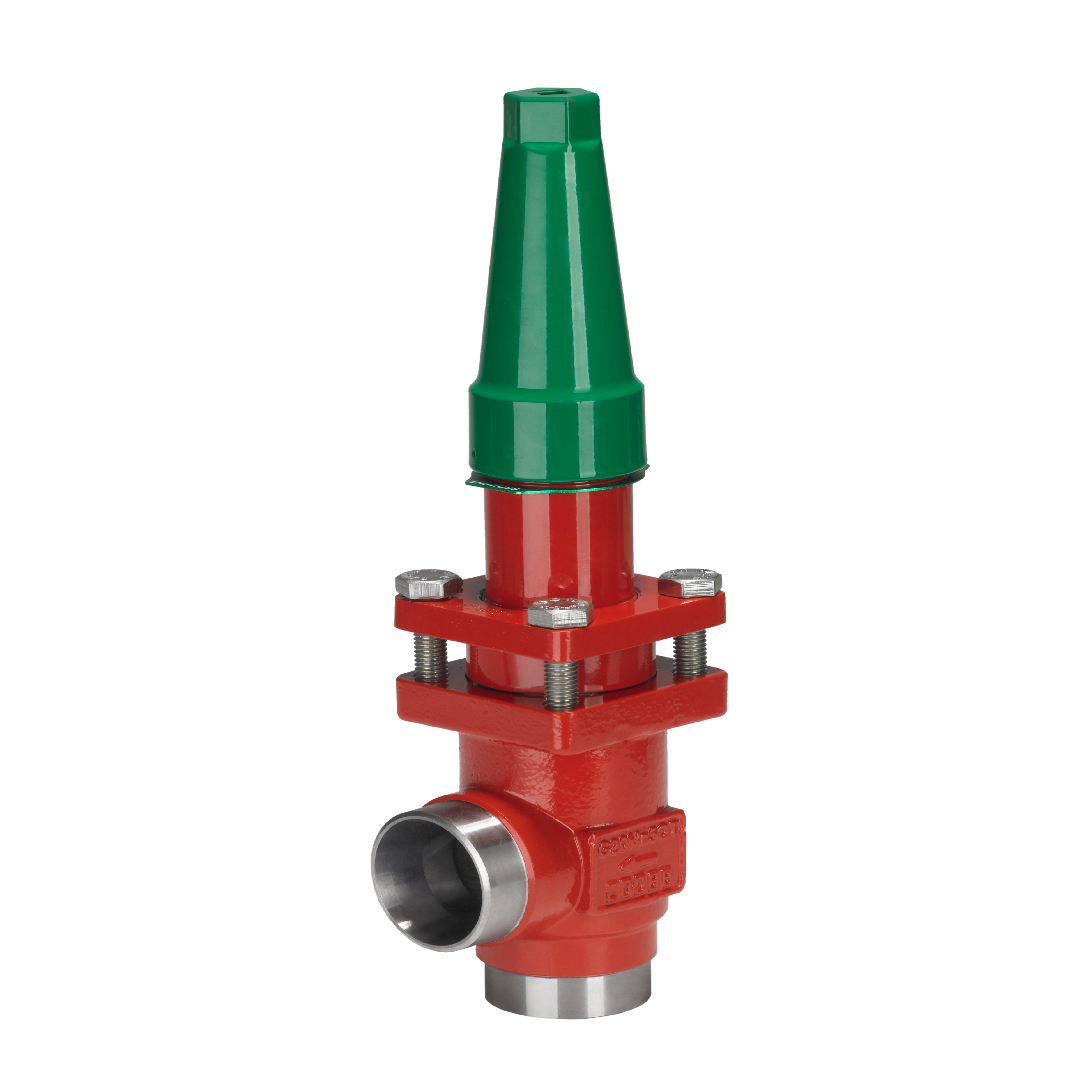

Danfoss 148B570203 Check and Stop valve, SCA-X 50, SVL Flexline, Direction: Angleway, 50 mm, Connection standard: EN 10220, Max. Working Pressure [bar]: 52

Danfoss รหัส 148B570203 รุ่น SCA-X 50 วาล์วอเนกประสงค์ Check and Stop ขนาด 50 มม. ในแพลตฟอร์ม SVL Flexline ทนแรงดัน 52 บาร์ ดีไซน์ทิศทางการไหลแบบฉาก (Angleway) ประสานรอยเชื่อมต่อมาตรฐานยุโรป EN 10220 เพื่อความสมบูรณ์แบบในการติดตั้ง แบรนด์ Danfoss คิดค้นซีลคุณภาพสูงที่สามารถรับมือกับสภาวะแรงดันเปลี่ยนฉับพลัน ช่วยประคองให้การสลับโหมดการทำงานเป็นไปอย่างนุ่มนวล สร้างระบบนิเวศน์ทางอุตสาหกรรมที่มั่นคงและช่วยรักษาเครื่องจักรให้คงประสิทธิภาพการทำงานสูงสุดได้ยาวนาน

คุณสมบัติ

• รหัสเฉพาะ 148B570203 บ่งบอกเอกลักษณ์ของวาล์ว SCA-X สองระบบในขนาดท่อ 50 มม.
• รูปทรง Angleway สอดคล้องกับการวางแนวท่อที่ต้องการลดการใช้ข้อต่อมุมฉากเพิ่มเติม
• เตรียมความพร้อมสำหรับการเชื่อมท่อตามมาตรฐานฝั่งยุโรป EN 10220
• สามารถทนความดันสูงสุดในระบบทำความเย็นได้ถึงเกณฑ์ 52 บาร์ (Max WP)
• การประกอบโมดูลาร์ Flexline ช่วยรักษาความสะอาดภายในไซส์ 50 ขณะทำการซ่อมแซม

ข้อมูลจำเพาะ

• พาร์ทรหัสยาว: 148B570203 (Danfoss)
• ชนิดกลไกวาล์ว: Check and Stop valve
• รุ่นรายละเอียด: SCA-X 50, SVL Flexline (50 mm)
• การวางตำแหน่งทิศทาง: Angleway
• สเปกข้อต่อทางเทคนิค: EN 10220, ลิมิตแรงดัน 52 bar

Danfoss 148B5702

Gross weight	5.284 Kilogram
Net weight	4.352 Kilogram
Volume	12.933 Liter
EAN	5702424057336
Approval	CE UKCA
Brand	SVL Flexline
CE evaluated	Yes
China RoHS compliance	Out of scope
Colour Paint	Reddish brown
Connection material	Steel
Connection standard	EN 10220
Contain batteries	No
Cv value [gal/min]	53 gal/min
Direction	Angleway
Equipment	Cap
EU RoHS compliance	Out of scope
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Inlet connection size [in]	2 in
Inlet connection size [mm]	50 mm
Inlet connection type	Butt weld
Kv value [m³/h]	45 m³/h
Max. Working Pressure [bar]	52 bar
Max. Working Pressure [psig]	754 psig
MinODP [bar]	0.04 bar
MinODP [psi]	0.62 psi
Outlet connection size [in]	2 in
Outlet connection size [mm]	50 mm
Outlet connection type	Butt weld
Packing format	Single pack
Parts Program name	SCA-X
PED category	II
Product accessories	SVL Flexline accessories
Product description	Stop check valve
Product group	Check valves
Product Name Description	Check and Stop valve
Quantity per packing format	1 pc
Refrigerants	R134a R170 R22 R290 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R507A R600 R600a R717 R744
Serviceable	SVL Flexline spare parts
Temperature range [°C] [max]	150 °C
Temperature range [°C] [min]	-60 °C
Temperature range [°F] [max]	302 °F
Temperature range [°F] [min]	-76 °F
Type	SCA-X 50
UK RoHS compliance	Out of scope
Valve version	Standard version

ข้อมูลทางเทคนิค

• รหัสจำหน่าย: 148B570203
• รุ่นวาล์ว: SCA-X 50 SVL Flexline
• ขนาดวาล์ว: 50 มม. (Direction: Angleway)
• มาตรฐานท่อ: EN 10220
• แรงดันใช้งานสูงสุด: 52 บาร์

เอกสารข้อมูล

Danfoss 148B570203 Check and Stop valve, SCA-X 50, SVL Flexline, Direction: Angleway, 50 mm, Connection standard: EN 10220, Max. Working Pressure [bar]: 52 Data Sheet
