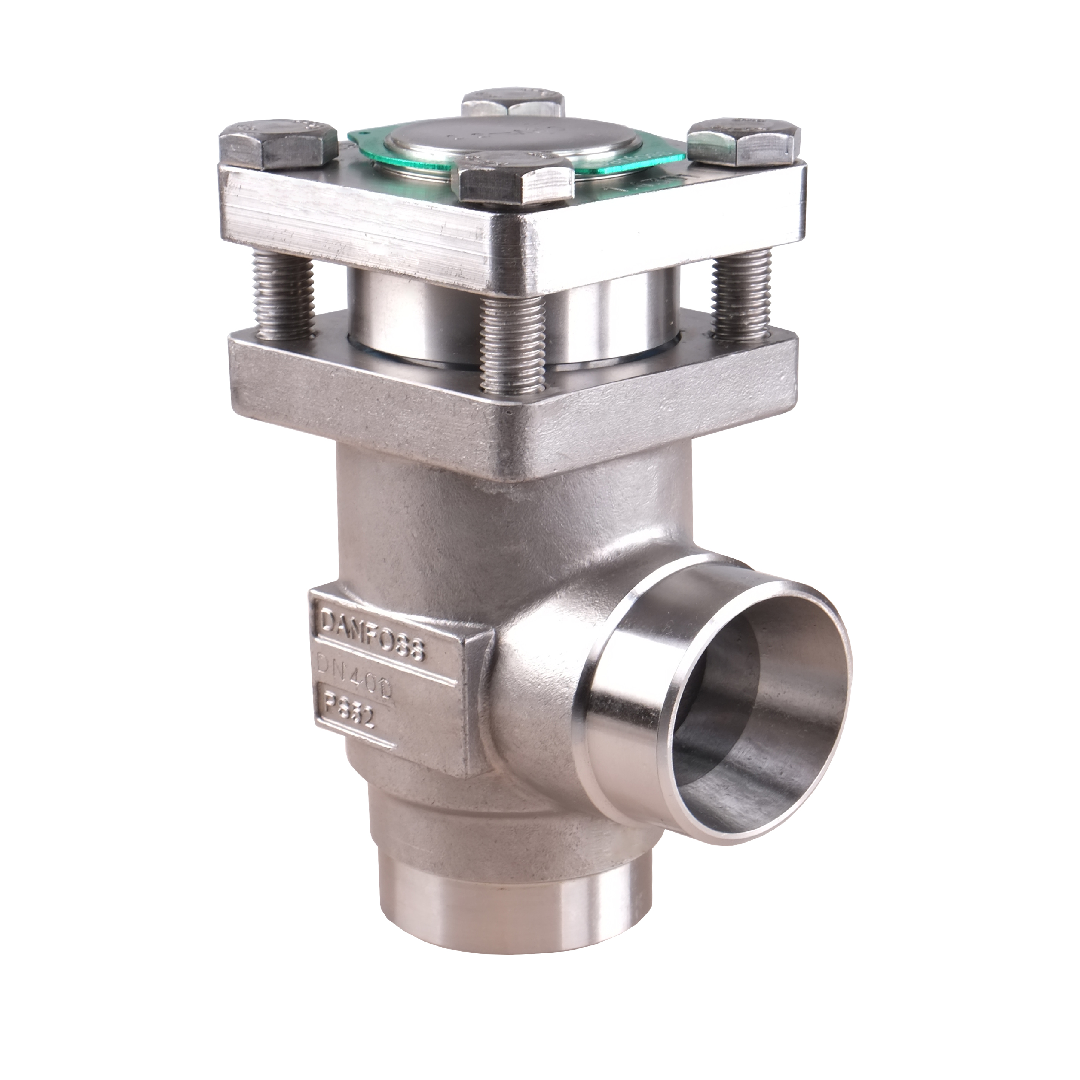

Danfoss 148B5688 Check valve, CHV-X SS 40, Direction: Angleway, Connection standard: ASME B 36.19M SCHEDULE 40

วาล์วกันกลับสแตนเลสสตีล Danfoss รหัส 148B5688 รุ่น CHV-X SS 40 ทนทานและตอบสนองฉับไวในการต้านทานการไหลย้อนกลับ ทิศทางไหลแบบมุมฉาก (Angleway) ช่วยจัดระเบียบท่อในพื้นที่อันจำกัด จุดเชื่อมต่ออ้างอิงมาตรฐาน ASME B 36.19M SCHEDULE 40 มอบความแข็งแกร่งเป็นเยี่ยม วัสดุสแตนเลสระดับพรีเมียมจาก Danfoss ออกแบบมาเพื่อต้านทานการกัดกร่อนจากสารเคมีและสภาพแวดล้อมที่โหดร้าย เป็นการลงทุนที่มุ่งเน้นความปลอดภัยและลดอัตราการเกิดความเสื่อมสภาพของอุปกรณ์ในระบบของไหลได้อย่างชัดเจน

คุณสมบัติ

• วาล์วกันกลับรหัส 148B5688 เป็นอุปกรณ์ตระกูล CHV-X SS วัสดุสเตนเลสสำหรับขนาด 40
• บอดี้จัดวางเป็นแบบ Angleway ช่วยจัดระเบียบท่อที่มุมอาคารหรือโครงสร้างเครื่องจักร
• ขนาดสเปกการเชื่อมต่อผลิตตามหลักการของ ASME B 36.19M ระดับ SCHEDULE 40
• ชิ้นส่วนตัวเรือน (SS) ป้องกันการเกิดออกซิเดชันและสนิมจากความชื้นในระบบความเย็น
• ลิ้นวาล์วกันกลับขนาด 40 มม. ออกแบบมาให้เปิด-ปิดอย่างนุ่มนวลลดเสียงกระแทก

ข้อมูลจำเพาะ

• รหัสตัวแทน: 148B5688 ยี่ห้อ Danfoss
• ลักษณะอุปกรณ์: Check valve
• โมเดลรหัสสินค้า: CHV-X SS 40
• โครงสร้างแนวทางไหล: Angleway
• มาตรฐานหน้าข้อต่อ: ASME B 36.19M SCHEDULE 40

Danfoss 148B5687

Gross weight	2.973 Kilogram
Net weight	2.598 Kilogram
Volume	5.372 Liter
EAN	5702428963121
Approval	CE UKCA
Brand	SVL Flexline
CE evaluated	Yes
China RoHS compliance	Out of scope
Colour Paint	Reddish brown
Connection material	Stainless steel
Connection size [in]	1 1/2 in
Connection size [mm]	40 mm
Connection standard	ASME B 36.19M SCHEDULE 40
Connection type	Butt weld
Contain batteries	No
Cv value [gal/min]	34.8 gal/min
Direction	Angleway
EU RoHS compliance	Out of scope
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Kv value [m³/h]	30 m³/h
Max. Working Pressure [bar]	52 bar
Max. Working Pressure [psig]	754 psig
MinODP [bar]	0.04 bar
MinODP [psi]	0.62 psi
Packing format	Single pack
Parts Program name	CHV-X
PED category	II
Product accessories	SVL Flexline accessories
Product description	Check Valve
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	1 pc
Refrigerants	R134a R22 R290 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R600 R600a R717 R744 R507A R1234yf R1234ze(E) R125 R152a R227ea R236fa R245fa R32 R407H R413A R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R463A R512A R513A R513B R515A R515B R516A R170 R452C
Serviceable	SVL Flexline spare parts
Temperature range [°C] [max]	150 °C
Temperature range [°C] [min]	-60 °C
Temperature range [°F] [max]	302 °F
Temperature range [°F] [min]	-76 °F
Type	CHV-X SS 40
UK RoHS compliance	Out of scope

ข้อมูลทางเทคนิค

• ชื่อรุ่น: CHV-X SS 40
• ประเภท: เช็ควาล์วสแตนเลส
• ทิศทางการติดตั้ง: แบบมุมฉาก (Angleway)
• มาตรฐานการเชื่อมต่อท่อ: ASME B 36.19M SCHEDULE 40
• วัสดุตัวเรือน: สแตนเลสคุณภาพสูง

เอกสารข้อมูล

Danfoss 148B5688 Check valve, CHV-X SS 40, Direction: Angleway, Connection standard: ASME B 36.19M SCHEDULE 40 Data Sheet
