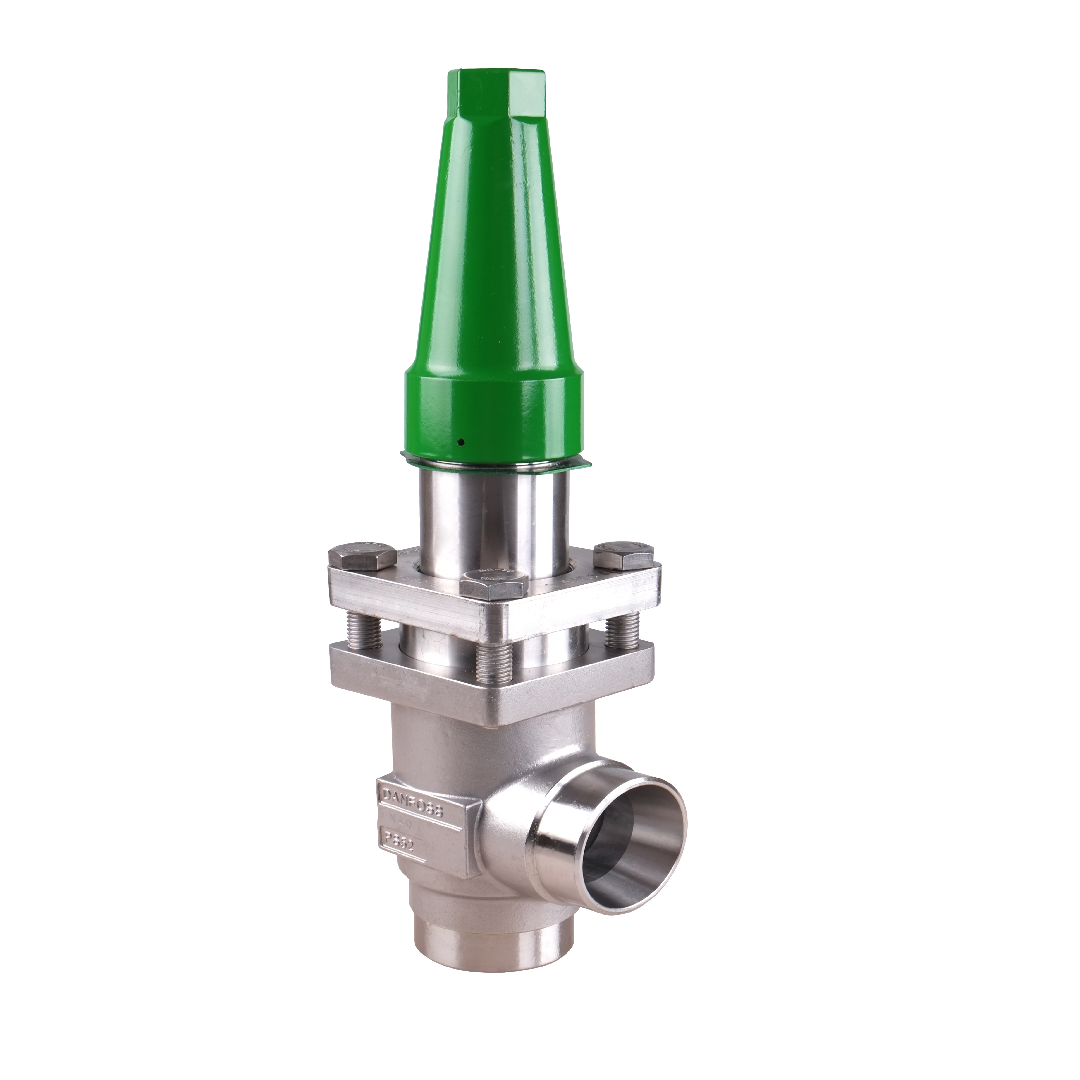

Danfoss 148B5687 Check and Stop valve, SCA-X SS 40, Direction: Angleway, Connection standard: ASME B 36.19M SCHEDULE 40

Danfoss รหัส 148B5687 รุ่น SCA-X SS 40 วาล์ว Check and Stop วัสดุสแตนเลสสตีล มอบโซลูชันสองฟังก์ชันในหนึ่งเดียวเพื่อระบบอุตสาหกรรม ทิศทางการติดตั้งแบบฉาก (Angleway) สอดรับกับมาตรฐานรอยเชื่อม ASME B 36.19M SCHEDULE 40 มั่นใจได้ในโครงสร้างที่ทนทานต่อแรงดันสูง Danfoss โดดเด่นในด้านวิศวกรรมความเที่ยงตรง กลไกการปิดกั้นทำได้อย่างสมบูรณ์ ป้องกันการรั่วซึมและลดการสึกหรอของปั๊มหรือคอมเพรสเซอร์ ทำให้การทำงานของระบบโดยรวมเสถียรและปราศจากการแทรกแซงจากปัจจัยภายนอก

คุณสมบัติ

• รหัสสินค้า 148B5687 คือวาล์วสกัดผสมวาล์วกันกลับ SCA-X SS ไซส์กลาง 40 มม.
• ลักษณะโครงสร้างทำมุม Angleway ส่งเสริมการจัดวางระบบท่อในจุดที่มีพื้นที่จำกัด
• รายละเอียดการนำไปเชื่อมกับหน้าแปลนอิงตามมาตรฐาน ASME B 36.19M SCHEDULE 40
• วัสดุเกรดอุตสาหกรรมสเตนเลส (SS) ทำให้ทนทานต่อน้ำยาเคมีหรือสภาพแวดล้อมที่รุนแรง
• พาร์ทขนาด 40 นี้มอบความสามารถในการล็อกตำแหน่งการไหลได้ด้วยมือหมุนแบบเบ็ดเสร็จ

ข้อมูลจำเพาะ

• รหัสโมเดลอ้างอิง: 148B5687 แบรนด์ Danfoss
• หมวดหมู่ชิ้นส่วน: Check and Stop valve
• ชื่อซีรีส์สินค้า: SCA-X SS 40
• ทิศทางเชื่อมอุปกรณ์: Angleway (เชิงมุม)
• เกณฑ์เชื่อมประสาน: ASME B 36.19M SCHEDULE 40

Danfoss 148B5680

Gross weight	4.346 Kilogram
Net weight	3.488 Kilogram
Volume	8.931 Liter
EAN	5702428963114
Approval	CE UKCA
Brand	SVL Flexline
CE evaluated	Yes
China RoHS compliance	Out of scope
Colour Paint	Reddish brown
Connection material	Stainless steel
Connection standard	ASME B 36.19M SCHEDULE 40
Contain batteries	No
Cv value [gal/min]	34.8 gal/min
Direction	Angleway
Equipment	Cap
EU RoHS compliance	Out of scope
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Inlet connection size [in]	1 1/2 in
Inlet connection size [mm]	40 mm
Inlet connection type	Butt weld
Kv value [m³/h]	30 m³/h
Max. Working Pressure [bar]	52 bar
Max. Working Pressure [psig]	754 psig
MinODP [bar]	0.04 bar
MinODP [psi]	0.62 psi
Outlet connection size [in]	1 1/2 in
Outlet connection size [mm]	40 mm
Outlet connection type	Butt weld
Packing format	Single pack
Parts Program name	SCA-X
PED category	II
Product accessories	SVL Flexline accessories
Product description	Stop check valve
Product group	Check valves
Product Name Description	Check and Stop valve
Quantity per packing format	1 pc
Refrigerants	R134a R22 R290 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R600 R600a R717 R744 R507A R1234yf R1234ze(E) R125 R152a R227ea R236fa R245fa R32 R407H R413A R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R463A R512A R513A R513B R515A R515B R516A R170 R452C
Serviceable	SVL Flexline spare parts
Temperature range [°C] [max]	150 °C
Temperature range [°C] [min]	-60 °C
Temperature range [°F] [max]	302 °F
Temperature range [°F] [min]	-76 °F
Type	SCA-X SS 40
UK RoHS compliance	Out of scope
Valve version	Standard version

ข้อมูลทางเทคนิค

• ชื่อผลิตภัณฑ์: Check and Stop valve SCA-X SS 40
• รหัสสินค้า: 148B5687
• ทิศทางวาล์ว: Angleway
• มาตรฐานข้อต่อ: ASME B 36.19M SCHEDULE 40
• ลักษณะวัสดุ: สแตนเลสสตีลทนการกัดกร่อน

เอกสารข้อมูล

Danfoss 148B5687 Check and Stop valve, SCA-X SS 40, Direction: Angleway, Connection standard: ASME B 36.19M SCHEDULE 40 Data Sheet
