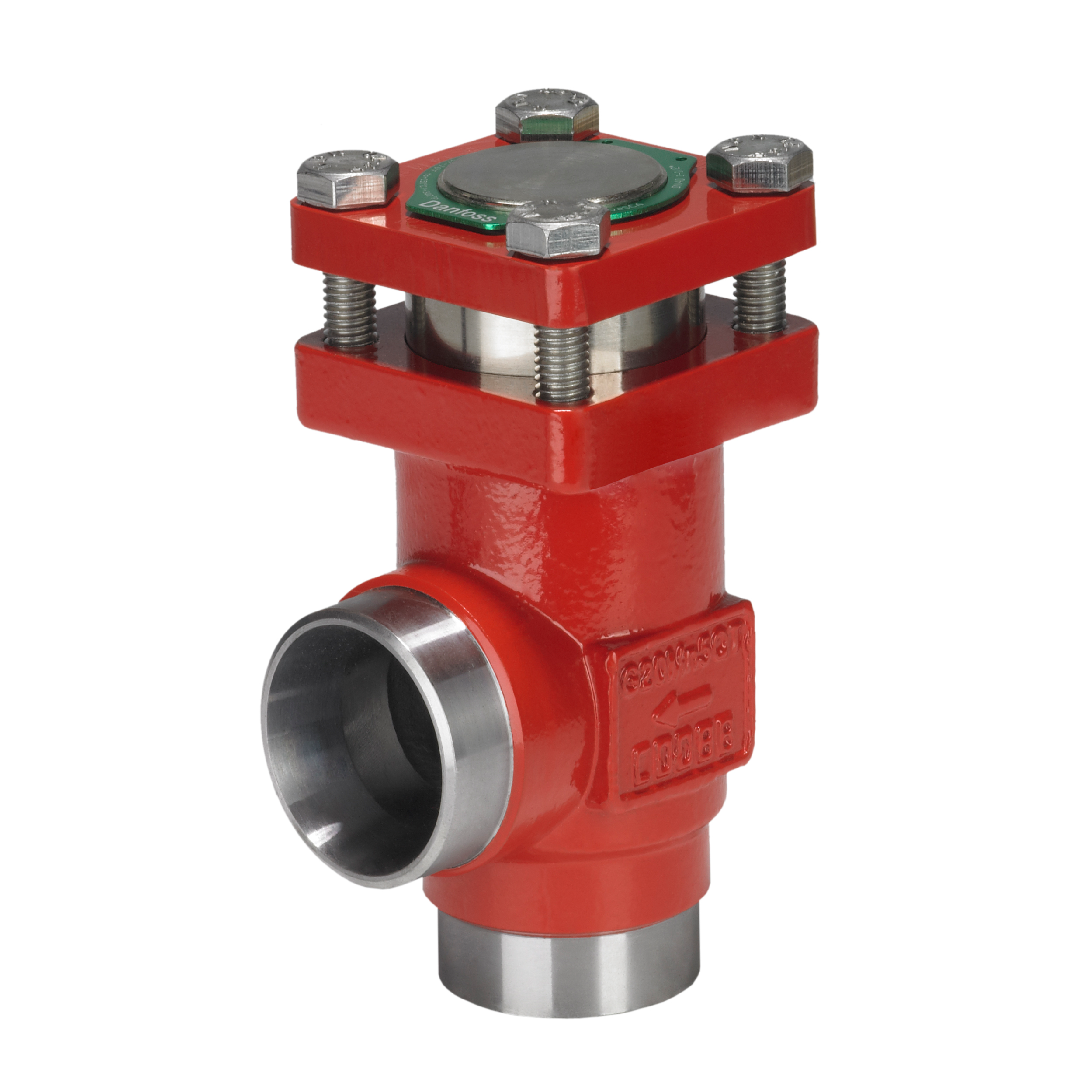

Danfoss 148B5637 Check valve, CHV-X 40, Direction: Angleway, Connection standard: ASME B 36.10M SCHEDULE 80

วาล์วกันกลับ Danfoss รหัส 148B5637 รุ่น CHV-X 40 นำเสนอโครงสร้างที่ทนทานเป็นพิเศษด้วยจุดเชื่อมต่อมาตรฐาน ASME B 36.10M SCHEDULE 80 รองรับสภาวะการทำงานแบบ Heavy Duty ทิศทางแบบมุมฉาก (Angleway) ลดแรงต้านในแนวท่อเลี้ยว แบรนด์ Danfoss เน้นการออกแบบกลไกวาล์วภายในให้สามารถเปิดรับการไหลได้เต็มที่เพื่อลดความสูญเสียแรงดัน และปิดสนิทได้รวดเร็วทันทีที่ทิศทางน้ำเปลี่ยน ช่วยถนอมเครื่องจักรหลักจากการเกิดความเสียหายฉับพลันด้วยเทคโนโลยีระดับโลก

คุณสมบัติ

• พาร์ทรุ่น 148B5637 คือวาล์วกันกลับ CHV-X ขนาด 40 มม. รุ่นมาตรฐานเหล็กอุตสาหกรรม
• ลักษณะโหนดเข้าออก Angleway ช่วยกระจายแรงดันบริเวณข้อต่อมุมได้อย่างดี
• รองรับการเชื่อมต่อกับท่อความหนาพิเศษตามมาตรฐาน ASME B 36.10M SCHEDULE 80
• โครงสร้างออกแบบมาเพื่อรับความดันสูงจากสเปกท่อหนา SCH 80 โดยเฉพาะ
• กลไกลิ้นด้านในไซส์ 40 ช่วยควบคุมให้สารทำความเย็นไหลไปในทางที่ถูกต้องเสมอ

ข้อมูลจำเพาะ

• เลขอ้างอิงชิ้นส่วน: 148B5637 (Danfoss)
• ชนิดการทำงาน: Check valve
• ชื่อรุ่นและข้อมูล: CHV-X 40
• ทิศทางที่รองรับ: Angleway
• มาตรฐานท่อและตาราง: ASME B 36.10M SCHEDULE 80

Danfoss 148B5636

Gross weight	3.036 Kilogram
Net weight	2.68 Kilogram
Volume	4.457 Liter
EAN	5702428477253
Approval	CE UKCA
Brand	SVL Flexline
CE evaluated	Yes
China RoHS compliance	Out of scope
Colour Paint	Reddish brown
Connection material	Steel
Connection size [in]	1 1/2 in
Connection size [mm]	40 mm
Connection standard	ASME B 36.10M SCHEDULE 80
Connection type	Butt weld
Contain batteries	No
Cv value [gal/min]	34.8 gal/min
Direction	Angleway
EU RoHS compliance	Out of scope
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Kv value [m³/h]	30 m³/h
Max. Working Pressure [bar]	52 bar
Max. Working Pressure [psig]	754 psig
MinODP [bar]	0.04 bar
MinODP [psi]	0.62 psi
Packing format	Single pack
Parts Program name	CHV-X
PED category	II
Product accessories	SVL Flexline accessories
Product description	Check Valve
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	1 pc
REACH Candidate List substances	No
Refrigerants	R134a R22 R290 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R600 R600a R717 R744 R507A R1234yf R1234ze(E) R125 R152a R227ea R236fa R245fa R32 R407H R413A R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R463A R512A R513A R513B R515A R515B R516A R170 R452C
Serviceable	SVL Flexline spare parts
Temperature range [°C] [max]	150 °C
Temperature range [°C] [min]	-60 °C
Temperature range [°F] [max]	302 °F
Temperature range [°F] [min]	-76 °F
Type	CHV-X 40
UK RoHS compliance	Out of scope

ข้อมูลทางเทคนิค

• ชื่อผลิตภัณฑ์: Danfoss Check Valve รุ่น CHV-X 40
• ทิศทางการไหล: มุมฉาก (Angleway)
• มาตรฐานการเชื่อมต่อ: ASME B 36.10M SCHEDULE 80
• ลักษณะการใช้งาน: รองรับงานแรงดันสูงผนังหนา
• ประเภทวาล์ว: เช็ควาล์วอุตสาหกรรม

เอกสารข้อมูล

Danfoss 148B5637 Check valve, CHV-X 40, Direction: Angleway, Connection standard: ASME B 36.10M SCHEDULE 80 Data Sheet
