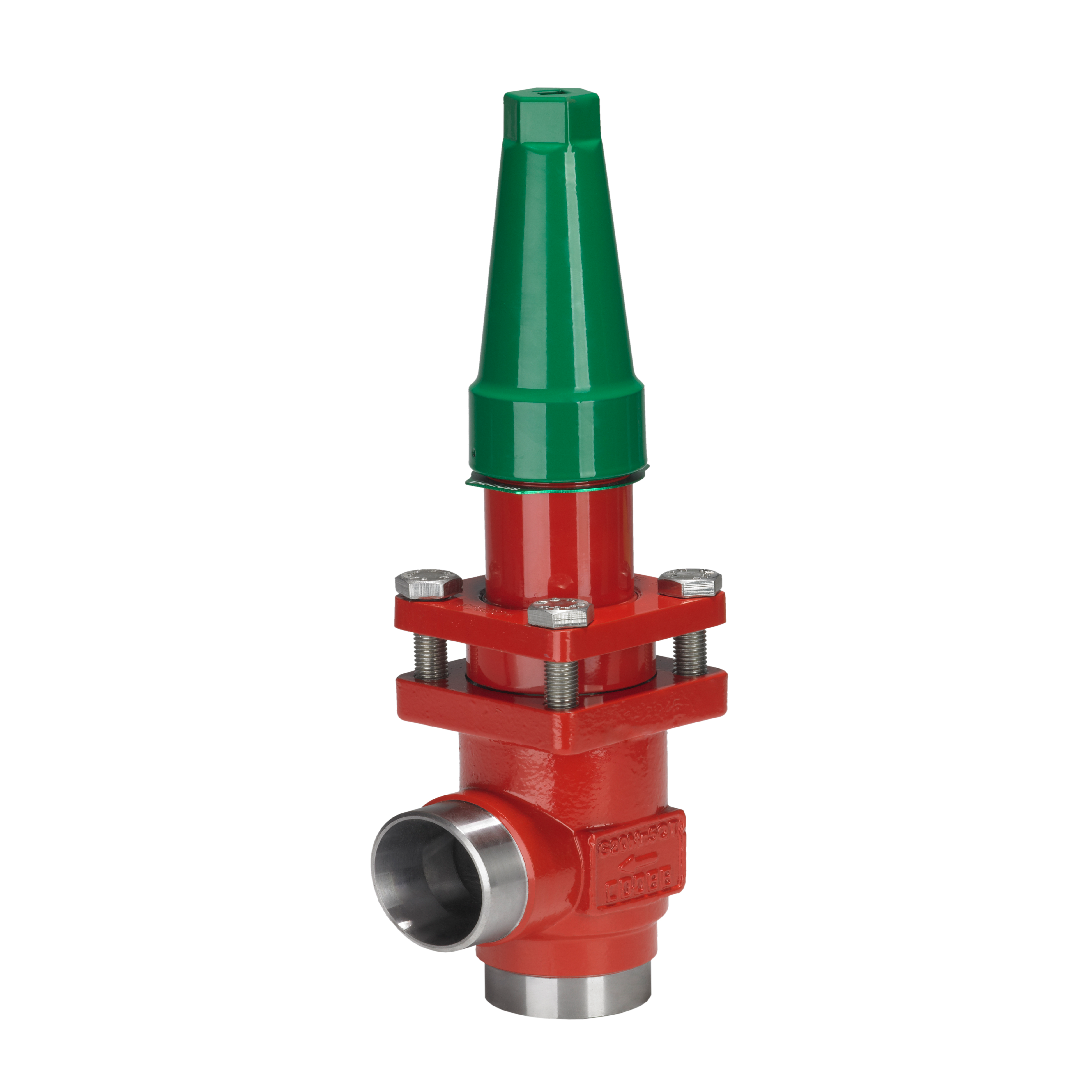

Danfoss 148B5609 Check and Stop valve, SCA-X 40, Direction: Angleway, Connection standard: ASME B 36.10M SCHEDULE 80

Danfoss รหัส 148B5609 รุ่น SCA-X 40 วาล์ว Check and Stop ที่รองรับภาระงานหนักด้วยมาตรฐานจุดเชื่อม ASME B 36.10M SCHEDULE 80 ทิศทางการไหลแบบฉาก (Angleway) ตอบโจทย์พื้นที่จำกัดและลดแรงเสียดทานของระบบ นวัตกรรมของ Danfoss ทำให้ผู้ปฏิบัติงานสามารถควบคุมทิศทางและตัดการทำงานของระบบได้อย่างปลอดภัยในอุปกรณ์เดียว ชิ้นส่วนประกอบมีความคงทนสูง ช่วยลดปัญหาจุกจิกในการซ่อมบำรุง มอบความเชื่อมั่นในการบริหารจัดการระบบทำความเย็นอุตสาหกรรมในสภาวะสุดขั้ว

คุณสมบัติ

• อุปกรณ์ 148B5609 วาล์วลูกผสมแบบกันกลับและหยุดไหลตระกูล SCA-X พิกัดขนาด 40
• บอดี้ทรงมุม Angleway อำนวยความสะดวกในการจัดวางโครงสร้างท่อเครื่องจักร
• ดีไซน์ปลายข้อต่อรับกับสเปกความหนาของท่อระดับสูง ASME B 36.10M SCHEDULE 80
• ความแข็งแรงของตัวเรือนถูกออกแบบมาเพื่อแมตช์กับแรงดันงานหนักของท่อ SCH 80
• รองรับการควบคุมตัดต่อระบบของท่อไซส์ 40 มม. ได้ด้วยมือหมุนด้านบนอย่างสะดวก

ข้อมูลจำเพาะ

• ข้อมูลรหัสการผลิต: 148B5609 ยี่ห้อ Danfoss
• รูปแบบวาล์วแบบหยุด: Check and Stop valve
• รายละเอียดรุ่นชิ้นงาน: SCA-X 40
• จุดเข้าออกแบบมุม: Angleway
• สเปกความแข็งแรงข้อต่อ: ASME B 36.10M SCHEDULE 80

Danfoss 148B5608

Gross weight	4.364 Kilogram
Net weight	3.609 Kilogram
Volume	8.931 Liter
EAN	5702428472944
Approval	CE LLC CDC EURO-TYSK UKCA
Brand	SVL Flexline
CE evaluated	Yes
China RoHS compliance	Out of scope
Colour Paint	Reddish brown
Connection material	Steel
Connection standard	ASME B 36.10M SCHEDULE 80
Contain batteries	No
Cv value [gal/min]	34.8 gal/min
Direction	Angleway
Equipment	Cap
EU RoHS compliance	Out of scope
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Inlet connection size [in]	1 1/2 in
Inlet connection size [mm]	40 mm
Inlet connection type	Butt weld
Kv value [m³/h]	30 m³/h
Max. Working Pressure [bar]	52 bar
Max. Working Pressure [psig]	754 psig
MinODP [bar]	0.04 bar
MinODP [psi]	0.62 psi
Outlet connection size [in]	1 1/2 in
Outlet connection size [mm]	40 mm
Outlet connection type	Butt weld
Packing format	Single pack
Parts Program name	SCA-X
PED category	II
Product accessories	SVL Flexline accessories
Product description	Stop check valve
Product group	Check valves
Product Name Description	Check and Stop valve
Quantity per packing format	1 pc
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R134a R22 R290 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R600 R600a R717 R744 R507A R1234yf R1234ze(E) R125 R152a R227ea R236fa R245fa R32 R407H R413A R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R463A R512A R513A R513B R515A R515B R516A R170 R452C
Serviceable	SVL Flexline spare parts
Temperature range [°C] [max]	150 °C
Temperature range [°C] [min]	-60 °C
Temperature range [°F] [max]	302 °F
Temperature range [°F] [min]	-76 °F
Type	SCA-X 40
Valve version	Standard version

ข้อมูลทางเทคนิค

• ชื่อรุ่น: SCA-X 40
• ประเภท: Check and Stop valve
• ทิศทาง: Angleway
• มาตรฐานท่อ: ASME B 36.10M SCHEDULE 80
• คุณสมบัติ: ควบคุมการปิด-เปิดและกันกลับในตัวเดียวสำหรับท่อหนา

เอกสารข้อมูล

Danfoss 148B5609 Check and Stop valve, SCA-X 40, Direction: Angleway, Connection standard: ASME B 36.10M SCHEDULE 80 Data Sheet
