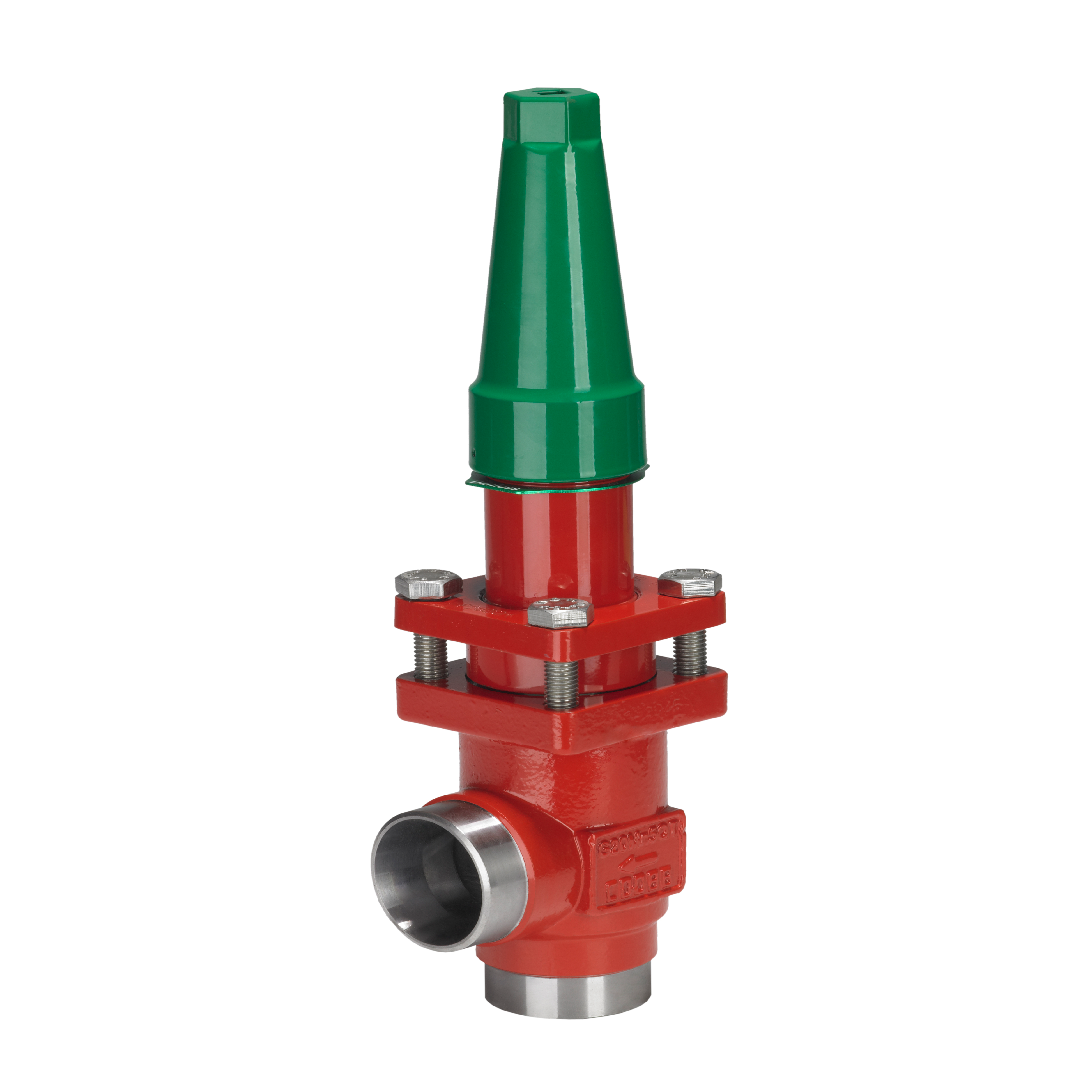

Danfoss 148B5608 Check and Stop valve, SCA-X 40, Direction: Angleway, Connection standard: EN 10220

เสริมความแกร่งให้ระบบด้วยวาล์ว Check and Stop จาก Danfoss รหัส 148B5608 รุ่น SCA-X 40 ทิศทางการไหลมุมฉาก (Angleway) ช่วยเสริมประสิทธิภาพในจุดเชื่อมต่อหักเห รองรับรอยเชื่อมมาตรฐาน EN 10220 แบรนด์ Danfoss สร้างชื่อเสียงผ่านการผลิตชิ้นส่วนที่ทนต่อแรงกระทำสูง วาล์วรุ่นนี้ไม่เพียงแต่ป้องกันกระแสไหลย้อนกลับ แต่ยังทำหน้าที่กั้นระบบเพื่อการบำรุงรักษาอย่างปลอดภัยซีลคุณภาพเยี่ยมป้องกันการรั่วซึมได้หมดจด เป็นมาตรฐานใหม่ของการออกแบบอุตสาหกรรม

คุณสมบัติ

• วาล์วรหัส 148B5608 ทำหน้าที่ควบคุมและกันการตีกลับของ SCA-X ขนาด 40 มม.
• ทางเข้าและออกจัดเป็นแบบ Angleway ส่งผลดีต่อการวางเลย์เอาต์พื้นที่แคบ
• สเปกรอยเชื่อมปลายท่ออิงตามโครงสร้างมาตรฐานอุตสาหกรรมสากล EN 10220
• ชิ้นส่วนชุดนี้สามารถทำหน้าที่เป็นทั้งเช็ควาล์วและชัตออฟวาล์วได้อย่างสมบูรณ์แบบ
• ชุดก้านล็อกไซส์ 40 มีความคงทนและหมุนปรับตั้งระยะเปิดปิดได้อย่างลื่นไหล

ข้อมูลจำเพาะ

• หมายเลขโค้ดสินค้า: 148B5608 แบรนด์ Danfoss
• กลไกอุปกรณ์: Check and Stop valve
• ระบุรุ่น: SCA-X 40
• โครงร่างทิศทาง: Angleway
• รูปแบบคอนเนคชั่น: EN 10220

Danfoss 148B5586

Gross weight	4.35 Kilogram
Net weight	3.55 Kilogram
Volume	8.931 Liter
EAN	5702428472937
Approval	CE UKCA
Brand	SVL Flexline
CE evaluated	Yes
China RoHS compliance	Out of scope
Colour Paint	Reddish brown
Connection material	Steel
Connection standard	EN 10220
Contain batteries	No
Cv value [gal/min]	34.8 gal/min
Direction	Angleway
Equipment	Cap
EU RoHS compliance	Out of scope
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Inlet connection size [in]	1 1/2 in
Inlet connection size [mm]	40 mm
Inlet connection type	Butt weld
Kv value [m³/h]	30 m³/h
Max. Working Pressure [bar]	52 bar
Max. Working Pressure [psig]	754 psig
MinODP [bar]	0.04 bar
MinODP [psi]	0.62 psi
Outlet connection size [in]	1 1/2 in
Outlet connection size [mm]	40 mm
Outlet connection type	Butt weld
Packing format	Single pack
Parts Program name	SCA-X
PED category	II
Product accessories	SVL Flexline accessories
Product description	Stop check valve
Product group	Check valves
Product Name Description	Check and Stop valve
Quantity per packing format	1 pc
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R134a R22 R290 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R600 R600a R717 R744 R507A R1234yf R1234ze(E) R125 R152a R227ea R236fa R245fa R32 R407H R413A R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R463A R512A R513A R513B R515A R515B R516A R170 R452C
Serviceable	SVL Flexline spare parts
Temperature range [°C] [max]	150 °C
Temperature range [°C] [min]	-60 °C
Temperature range [°F] [max]	302 °F
Temperature range [°F] [min]	-76 °F
Type	SCA-X 40
Valve version	Standard version

ข้อมูลทางเทคนิค

• รหัสพาร์ท: 148B5608
• ชื่อรุ่น: SCA-X 40
• ทิศทางการไหล: มุมฉาก (Angleway)
• มาตรฐานการเชื่อมต่อ: EN 10220
• ฟังก์ชันการทำงาน: บล็อกวาล์วและเช็ควาล์วผสมผสาน

เอกสารข้อมูล

Danfoss 148B5608 Check and Stop valve, SCA-X 40, Direction: Angleway, Connection standard: EN 10220 Data Sheet
