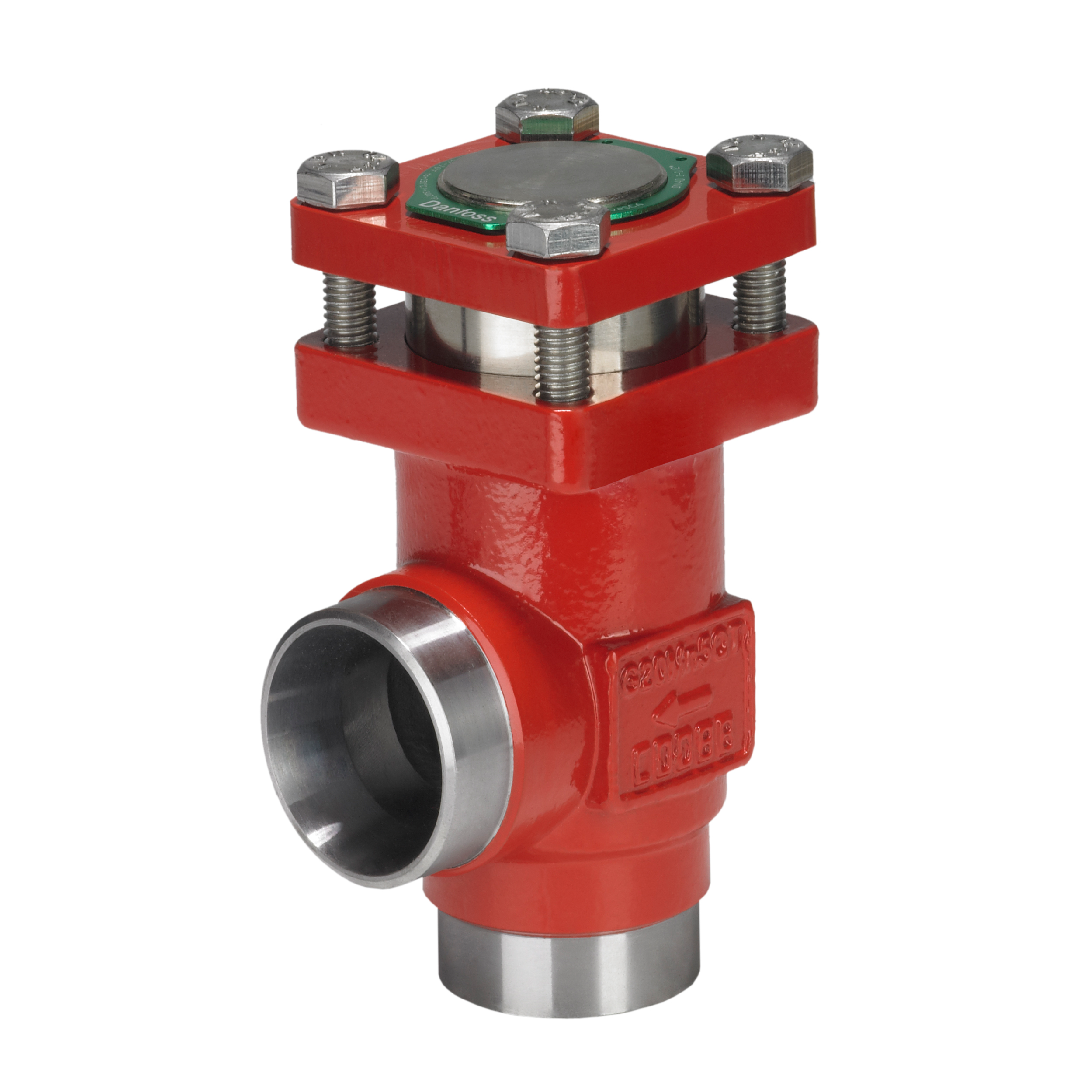

Danfoss 148B5536 Check valve, CHV-X 32, Direction: Angleway, Connection standard: EN 10220

วาล์วกันกลับ Danfoss รหัส 148B5536 รุ่น CHV-X 32 ถูกออกแบบให้มีความแข็งแรงทนทาน ทิศทางการไหลแบบมุมฉาก (Angleway) ช่วยประยุกต์ใช้งานในระบบที่มีรูปทรงท่อซับซ้อน เชื่อมต่อด้วยมาตรฐาน EN 10220 แบรนด์ Danfoss พิถีพิถันในการเลือกใช้วัสดุซีลและสปริงภายในที่ลดการเกิดแรงเสียดทาน ให้การเปิดปิดตามธรรมชาติของของไหลเป็นไปอย่างรวดเร็ว มอบผลลัพธ์ในการประหยัดพลังงานและการปกป้องระบบโครงสร้างพื้นฐานอุตสาหกรรมได้ในระยะยาว

คุณสมบัติ

• วาล์วรหัส 148B5536 จัดเป็นวาล์วกันกลับ CHV-X ตัวมาตรฐานพิกัดเส้นผ่านศูนย์กลาง 32 มม.
• ลักษณะบอดี้ Angleway เพิ่มความสามารถในการจัดวางระบบท่อที่มุมอาคารได้อย่างลงตัว
• บ่าสำหรับการเชื่อมท่ออ้างอิงขนาดและมิติตามข้อบังคับ EN 10220 อย่างรัดกุม
• ตัววาล์วทำจากเหล็กกล้าคุณภาพสูงที่ทนอุณหภูมิต่ำในระบบทำความเย็นอุตสาหกรรมได้
• มั่นใจในการทำงานทางเดียวของท่อขนาด 32 มม. ด้วยระบบซีลที่ปิดสนิทรวดเร็ว

ข้อมูลจำเพาะ

• หมายเลขชิ้นส่วนอะไหล่: 148B5536 แบรนด์ Danfoss
• ลักษณะฟังก์ชัน: Check valve
• โมเดลพาร์ท: CHV-X 32
• ทิศทางของวาล์ว: Angleway
• สเปกแบบฟอร์มรอยต่อ: EN 10220

Danfoss 148B5509

Gross weight	2.902 Kilogram
Net weight	2.572 Kilogram
Volume	5.372 Liter
EAN	5702428477222
Approval	CE UKCA
Brand	SVL Flexline
CE evaluated	Yes
China RoHS compliance	Out of scope
Colour Paint	Reddish brown
Connection material	Steel
Connection size [in]	1 1/4 in
Connection size [mm]	32 mm
Connection standard	EN 10220
Connection type	Butt weld
Contain batteries	No
Cv value [gal/min]	34.8 gal/min
Direction	Angleway
EU RoHS compliance	Out of scope
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Kv value [m³/h]	30 m³/h
Max. Working Pressure [bar]	52 bar
Max. Working Pressure [psig]	754 psig
MinODP [bar]	0.04 bar
MinODP [psi]	0.62 psi
Packing format	Single pack
Parts Program name	CHV-X
PED category	II
Product accessories	SVL Flexline accessories
Product description	Check Valve
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	1 pc
REACH Candidate List substances	No
Refrigerants	R134a R22 R290 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R600 R600a R717 R744 R507A R1234yf R1234ze(E) R125 R152a R227ea R236fa R245fa R32 R407H R413A R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R463A R512A R513A R513B R515A R515B R516A R170 R452C
Serviceable	SVL Flexline spare parts
Temperature range [°C] [max]	150 °C
Temperature range [°C] [min]	-60 °C
Temperature range [°F] [max]	302 °F
Temperature range [°F] [min]	-76 °F
Type	CHV-X 32

ข้อมูลทางเทคนิค

• รหัสสินค้า: Danfoss 148B5536
• รุ่นซีรีส์: CHV-X 32
• ทิศทางการไหล: Angleway
• มาตรฐานการเชื่อมต่อท่อ: EN 10220
• ประเภท: Check Valve มาตรฐานยุโรป

เอกสารข้อมูล

Danfoss 148B5536 Check valve, CHV-X 32, Direction: Angleway, Connection standard: EN 10220 Data Sheet
