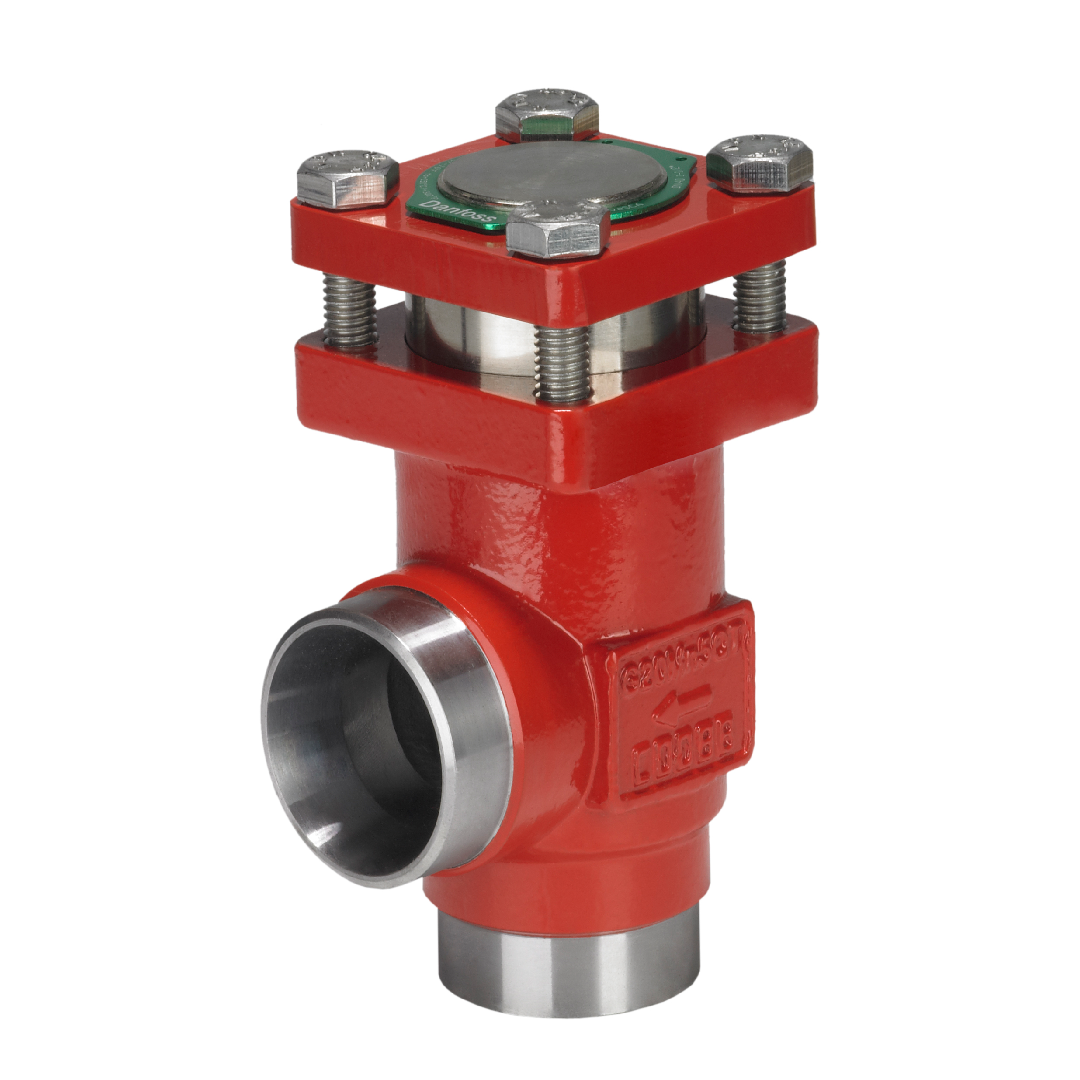

Danfoss 148B5436 Check valve, CHV-X 25, Direction: Angleway, Connection standard: EN 10220

เช็ควาล์วคุณภาพสูง Danfoss 148B5436 Check valve CHV-X 25 ทิศทาง Angleway ทำหน้าที่ควบคุมทิศทางการไหลให้ไปในทางเดียวอย่างแม่นยำ รุ่นนี้มาพร้อมการเชื่อมต่อมาตรฐาน EN 10220 ที่รองรับงานท่อในฝั่งยุโรปได้อย่างพอดี เทคโนโลยีการผลิตจาก Danfoss ช่วยให้ตัววาล์วสามารถตอบสนองต่อการเปลี่ยนแปลงแรงดันได้อย่างรวดเร็ว ป้องกันการเกิดค้อนน้ำ (Water Hammer) ในระบบท่อ ซึ่งเป็นปัจจัยสำคัญในการรักษาโครงสร้างวิศวกรรมให้ใช้งานได้ยาวนาน

คุณสมบัติ

• รหัสสินค้า: 148B5436
• รุ่น: CHV-X 25
• ประเภท: วาล์วกันกลับ (Check valve)
• ทิศทางการติดตั้ง: Angleway (มุมฉาก)
• มาตรฐานการเชื่อมต่อ: EN 10220

ข้อมูลจำเพาะ

• รหัสอ้างอิง: Danfoss 148B5436
• ชื่อรุ่นสินค้า: Check valve CHV-X 25
• การกำหนดทิศทาง: Angleway
• มาตรฐานข้อต่อ: EN 10220
• จุดเด่น: โครงสร้างแข็งแรงทนทานต่อสภาพแวดล้อมทางอุตสาหกรรม

Gross weight	2.946 Kilogram
Net weight	2.52 Kilogram
Volume	5.372 Liter
EAN	5702428477208
Approval	CE UKCA
Brand	SVL Flexline
CE evaluated	Yes
China RoHS compliance	Out of scope
Colour Paint	Reddish brown
Connection material	Steel
Connection size [in]	1 in
Connection size [mm]	25 mm
Connection standard	EN 10220
Connection type	Butt weld
Contain batteries	No
Cv value [gal/min]	27.8 gal/min
Direction	Angleway
EU RoHS compliance	Out of scope
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Kv value [m³/h]	24 m³/h
Max. Working Pressure [bar]	52 bar
Max. Working Pressure [psig]	754 psig
MinODP [bar]	0.04 bar
MinODP [psi]	0.62 psi
Packing format	Single pack
Parts Program name	CHV-X
PED category	Art. 4, par. 3
Product accessories	SVL Flexline accessories
Product description	Check Valve
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	1 pc
REACH Candidate List substances	No
Refrigerants	R134a R22 R290 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R600 R600a R717 R744 R507A R1234yf R1234ze(E) R125 R152a R227ea R236fa R245fa R32 R407H R413A R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R463A R512A R513A R513B R515A R515B R516A R170 R452C
Serviceable	SVL Flexline spare parts
Temperature range [°C] [max]	150 °C
Temperature range [°C] [min]	-60 °C
Temperature range [°F] [max]	302 °F
Temperature range [°F] [min]	-76 °F
Type	CHV-X 25

ข้อมูลทางเทคนิค

• ประเภทผลิตภัณฑ์: Check valve รุ่น CHV-X 25
• ทิศทางการไหล: รูปแบบ Angleway (มุมฉาก)
• มาตรฐานการเชื่อมต่อ: รองรับมาตรฐาน EN 10220
• ขนาดตัววาล์ว: เหมาะสำหรับท่อขนาดมาตรฐานยุโรป
• ลักษณะการติดตั้ง: ติดตั้งง่ายในพื้นที่จำกัดด้วยมุมฉาก 90 องศา

เอกสารข้อมูล

Danfoss 148B5436 Check valve, CHV-X 25, Direction: Angleway, Connection standard: EN 10220 Data Sheet
