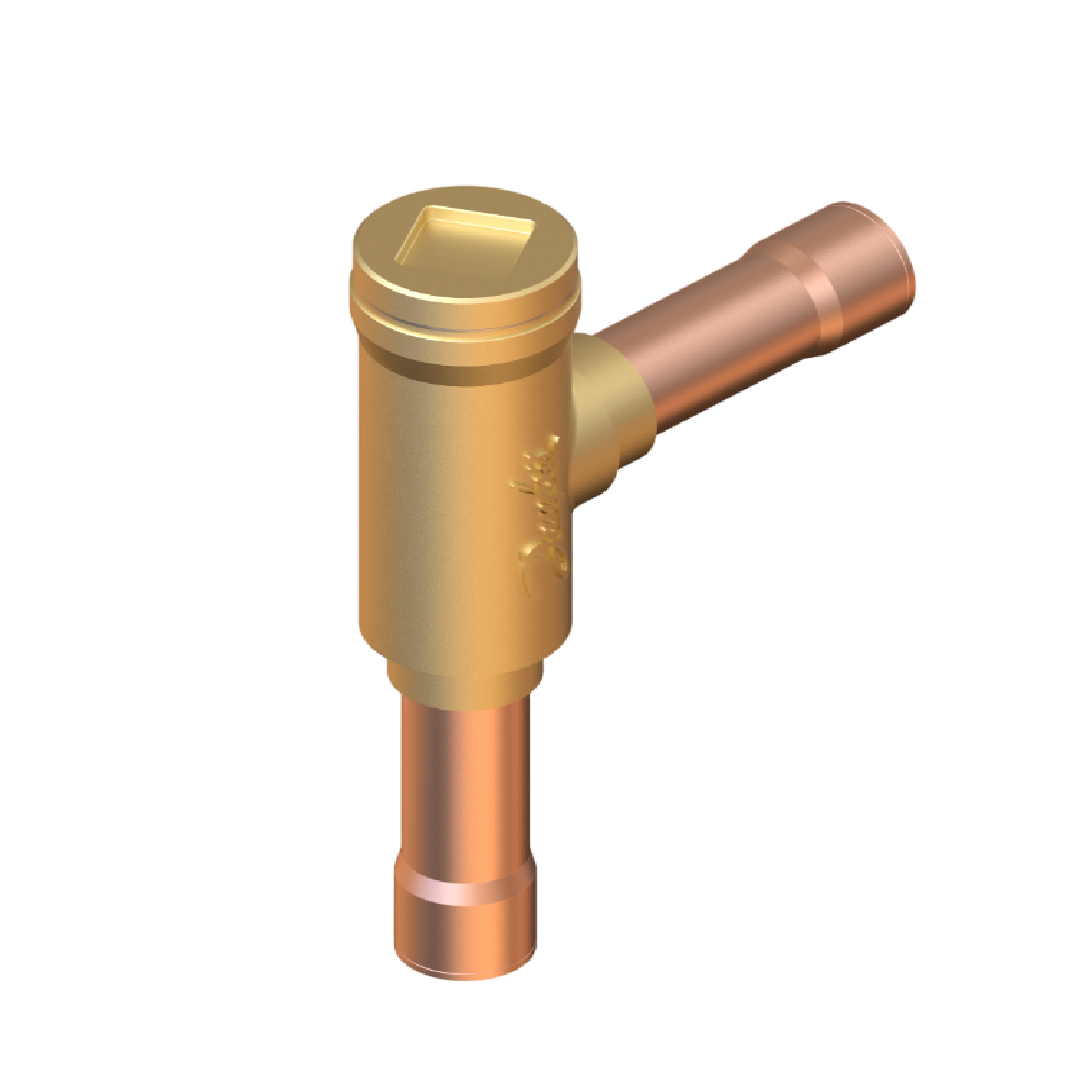

Danfoss 020-1153 Check valve, NRV 28s, Max. Working Pressure [bar]: 46

Danfoss 020-1153 Check valve, NRV 28s, Max. Working Pressure [bar]: 46 เช็ควาล์วประสิทธิภาพสูงจาก Danfoss ผู้นำระดับโลกด้านเทคโนโลยีทำความเย็น อุปกรณ์นี้คือคำตอบของการรักษาสเถียรภาพในระบบท่อ โดยยอมให้สารทำความเย็นไหลผ่านได้เพียงทางเดียว ป้องกันการย้อนกลับที่ก่อให้เกิดการทำงานเกินกำลังของคอมเพรสเซอร์ วาล์วรุ่นนี้รองรับความดันใช้งานสูงสุด 46 บาร์ มีความทนทานต่อสภาวะแรงดันผันผวน ซีลภายในถูกออกแบบให้ปิดสนิทปราศจากการรั่วซึม ช่วยรักษากำลังอัดของระบบและลดการสึกหรอของชิ้นส่วนต่างๆ ได้อย่างดีเยี่ยม เป็นการลงทุนที่คุ้มค่าเพื่อความเสถียรของระบบในระยะยาว

คุณสมบัติ

• เช็ควาล์วควบคุมทิศทาง Danfoss พาร์ทนัมเบอร์ 020-1153 แบบทนทานพิเศษ
• รหัสรุ่น NRV 28s ปิดกั้นการไหลย้อนกลับได้อย่างสนิทและปลอดภัย
• รองรับค่าแรงดันสูงสุดในการทำงานได้อย่างมั่นใจที่ 46 บาร์
• ดีไซน์ของ NRV 28s รองรับการประกอบเข้ากับระบบท่อได้อย่างพอดี
• พาร์ท 020-1153 ช่วยรักษาสมดุลของของเหลวในระบบอุตสาหกรรม

ข้อมูลจำเพาะ

• ขนาดท่อเชื่อมต่อ: 28 มิลลิเมตร (1-1/8 นิ้ว)
• แรงดันใช้งาน (MWP): 46 บาร์
• ลักษณะโครงสร้าง: ตัวเรือนทำจากทองเหลืองคุณภาพสูง ป้องกันการกัดกร่อนจากความชื้น
• หน้าที่ป้องกันระบบ: ป้องกันการไหลย้อนของน้ำยาทำความเย็นขณะระบบหยุดทำงาน
• ความยืดหยุ่น: รองรับการติดตั้งในทิศทางแนวตั้งและแนวนอน

Gross weight	1.307 Kilogram
Net weight	1.251 Kilogram
Volume	1.87 Liter
EAN	5702422081029
Approval	C UL US LISTED EAC
Body material	Brass
China RoHS compliance	Yes exceed limitations
Connection material	Copper
Contain batteries	No
Cv value [gal/min]	19.07 gal/min
Design	Piston
Direction	Angleway
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	6(c)
Flow direction	Single-flow
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Identical product	020-1025
Inlet connection type	Solder, ODF
Inlet size [mm]	28 mm
Kv value [m³/h]	16.5 m³/h
Lubricants compatibility	Oilfree applications
Max. Working Pressure [bar]	46 bar
Max. Working Pressure [psig]	667 psig
Min. Pressure drop [bar]	0.04 bar
Min. Pressure drop [psi]	0.6 psi
Oil free refrigerants	R1234ze(E) R134a R513A R515B R516A
Outlet connection type	Solder, ODF
Outlet size [mm]	28 mm
Packing format	Industrial pack
PED category	Art. 4, par. 3
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	12 pc
Rated cap cond, Hot gas [IMP]	tcond=86 °F tdisc=176 °F tevap=14 °F thotgas=140 °F tsub=9 °F
Rated cap cond, Hot gas [SI]	tcond=30 °C tdisc=80 °C tevap=-10 °C thotgas=60 °C tsub=5K
Rated cap cond, Liq. cap [IMP]	tcond=86 °F tevap=14 °F tsub=9 °F
Rated cap cond, Liq. cap [SI]	tcond=30 °C tevap=-10 °C tsub=5K
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22/R407C R290 R32 R404A/R507A R407A R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R513A R515B R516A R600 R600a
SCIP dossier no.	b3a34751-5701-488e-98f4-24be945efdc1
Temperature range [°C] [max]	140 °C
Temperature range [°C] [min]	-50 °C
Temperature range [°F] [max]	285 °F
Temperature range [°F] [min]	-58 °F
Type	NRV 28s
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22 R290 R32 R404A R407A R407C R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R507A R513A R515B R516A R600 R600a
UL evaluated	Yes

ข้อมูลทางเทคนิค

• เช็ควาล์ว NRV 28s ทนแรงดันใช้งานสูงสุด 46 บาร์ สำหรับระบบทำความเย็นขนาดกลางถึงใหญ่
• ขนาดท่อเชื่อมบัดกรี 28 มม. ให้การเชื่อมต่อที่แน่นหนาและปลอดภัยสูงสุด
• ลิ้นวาล์วภายในเลื่อนตัวตอบสนองต่อแรงดันได้อย่างรวดเร็วและเที่ยงตรง
• ป้องกันน้ำยาแอร์ไหลย้อนกลับเข้าคอมเพรสเซอร์ได้อย่างสมบูรณ์แบบ
• ทนทานต่อการเปลี่ยนแปลงอุณหภูมิฉับพลันในระบบละลายน้ำแข็ง (Defrost Cycle)

เอกสารข้อมูล

Danfoss 020-1153 Check valve, NRV 28s, Max. Working Pressure [bar]: 46 Data Sheet
