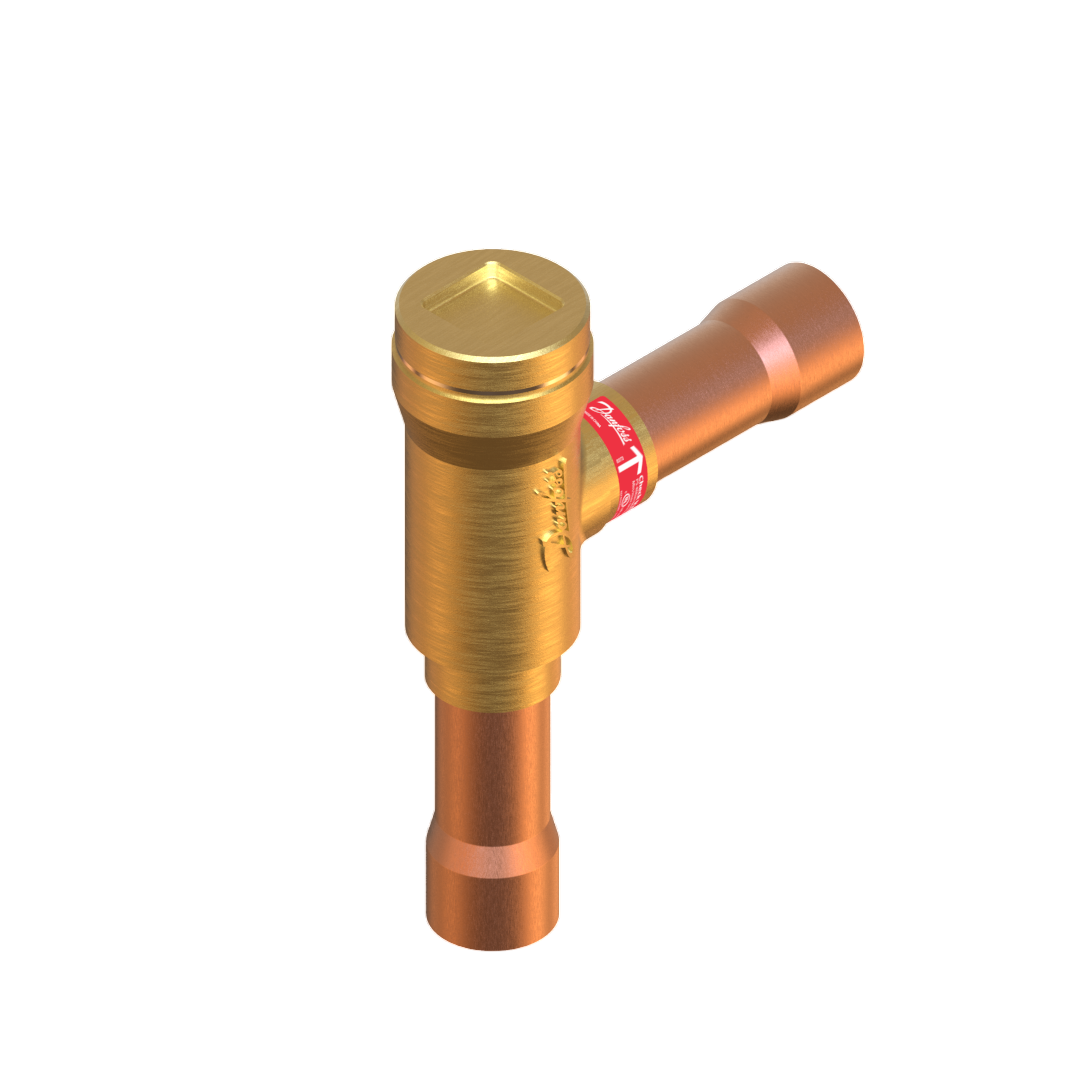

Danfoss 020-1152 Check valve, NRV 22s, Max. Working Pressure [bar]: 46

Danfoss 020-1152 Check valve, NRV 22s, Max. Working Pressure [bar]: 46 วาล์วทางเดียวที่สะท้อนถึงมาตรฐานความปลอดภัยจาก Danfoss แบรนด์อุตสาหกรรมที่ได้รับการยอมรับทั่วโลก อุปกรณ์ทำหน้าที่เสมือนตัวควบคุมกฎจราจรภายในระบบท่อ ป้องกันไม่ให้ของไหลเคลื่อนที่ย้อนกลับไปทำลายเครื่องอัดสารทำความเย็น ด้วยโครงสร้างที่แข็งแกร่งและรองรับแรงดันใช้งาน 46 บาร์ ทำให้มั่นใจได้ในความปลอดภัยแม้ระบบจะทำงานอย่างหนักหน่วง ชิ้นส่วนกลไกได้รับการออกแบบให้มีแรงต้านทานต่ำ ช่วยให้ของไหลผ่านได้สะดวกขณะเปิด และปิดผนึกอย่างรวดเร็วเมื่อเกิดแรงดันตีกลับ มอบความสมบูรณ์แบบในการทำงาน

คุณสมบัติ

• ตัวกันกลับสารทำความเย็น Danfoss รหัสชิ้นส่วน 020-1152 มั่นใจได้ทุกการใช้งาน
• สเปกวาล์ว NRV 22s ออกแบบกลไกมาเพื่อลดแรงเสียดทานขณะของไหลผ่าน
• ทนทานต่อแรงดัน (Max. Working Pressure) ในระบบได้สูงสุด 46 บาร์
• เทคโนโลยีของรุ่น NRV 22s ช่วยป้องกันปัญหาแรงดันตีกลับ
• อุปกรณ์ 020-1152 ติดตั้งใช้งานเพื่อเพิ่มเสถียรภาพให้กับวงจรทำความเย็น

ข้อมูลจำเพาะ

• ขนาดข้อต่อ: 22 มิลลิเมตร (7/8 นิ้ว) ชนิดท่อบัดกรี
• แรงดันสูงสุด: 46 บาร์
• ประสิทธิภาพการปิดผนึก: ป้องกันการรั่วซึมย้อนกลับได้อย่างสมบูรณ์แบบด้วยบ่าวาล์วความแม่นยำสูง
• อุณหภูมิสื่อกลาง: ทำงานได้ดีในช่วง -50°C ถึง 140°C
• การรับรองมาตรฐาน: ผ่านการรับรองจากสถาบัน UL และสถาบันสากลอื่นๆ

Gross weight	0.502 Kilogram
Net weight	0.5 Kilogram
Volume	1.265 Liter
EAN	5702422081210
Approval	C UL US LISTED EAC
Body material	Brass
China RoHS compliance	Yes exceed limitations
Connection material	Copper
Contain batteries	No
Cv value [gal/min]	9.83 gal/min
Design	Piston
Direction	Angleway
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	6(c)
Flow direction	Single-flow
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Identical product	020-1020
Inlet connection type	Solder, ODF
Inlet size [in]	7/8 in
Inlet size [mm]	22 mm
Kv value [m³/h]	8.5 m³/h
Lubricants compatibility	Oilfree applications
Max. Working Pressure [bar]	46 bar
Max. Working Pressure [psig]	667 psig
Min. Pressure drop [bar]	0.04 bar
Min. Pressure drop [psi]	0.6 psi
Oil free refrigerants	R1234ze(E) R134a R513A R515B R516A
Outlet connection type	Solder, ODF
Outlet size [in]	7/8 in
Outlet size [mm]	22 mm
Packing format	Industrial pack
PED category	Art. 4, par. 3
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	12 pc
Rated cap cond, Hot gas [IMP]	tcond=86 °F tdisc=176 °F tevap=14 °F thotgas=140 °F tsub=9 °F
Rated cap cond, Hot gas [SI]	tcond=30 °C tdisc=80 °C tevap=-10 °C thotgas=60 °C tsub=5K
Rated cap cond, Liq. cap [IMP]	tcond=86 °F tevap=14 °F tsub=9 °F
Rated cap cond, Liq. cap [SI]	tcond=30 °C tevap=-10 °C tsub=5K
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22/R407C R290 R32 R404A/R507A R407A R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R513A R515B R516A R600 R600a
SCIP dossier no.	b3a34751-5701-488e-98f4-24be945efdc1
SCIP dossier product name	NRV/NRVH angleway
Temperature range [°C] [max]	140 °C
Temperature range [°C] [min]	-50 °C
Temperature range [°F] [max]	285 °F
Temperature range [°F] [min]	-58 °F
Type	NRV 22s
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22 R290 R32 R404A R407A R407C R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R507A R513A R515B R516A R600 R600a
UL evaluated	Yes

ข้อมูลทางเทคนิค

• รุ่น NRV 22s รองรับแรงดันใช้งานสูงสุด 46 บาร์ ขนาดท่อเชื่อม 22 มม.
• ออกแบบเพื่อการควบคุมทิศทางการไหลของสารทำความเย็นในท่อดูดหรือท่อของเหลว
• ตัววาล์วมีน้ำหนักเบา ติดตั้งง่ายในแนวตั้งหรือแนวนอนตามความเหมาะสมของหน้างาน
• วัสดุภายในป้องกันการสึกหรอ ลดปัญหาการติดขัดของลิ้นวาล์ว
• ผ่านเกณฑ์มาตรฐานความปลอดภัยอุปกรณ์ทำความเย็นระดับสากล

เอกสารข้อมูล

Danfoss 020-1152 Check valve, NRV 22s, Max. Working Pressure [bar]: 46 Data Sheet
