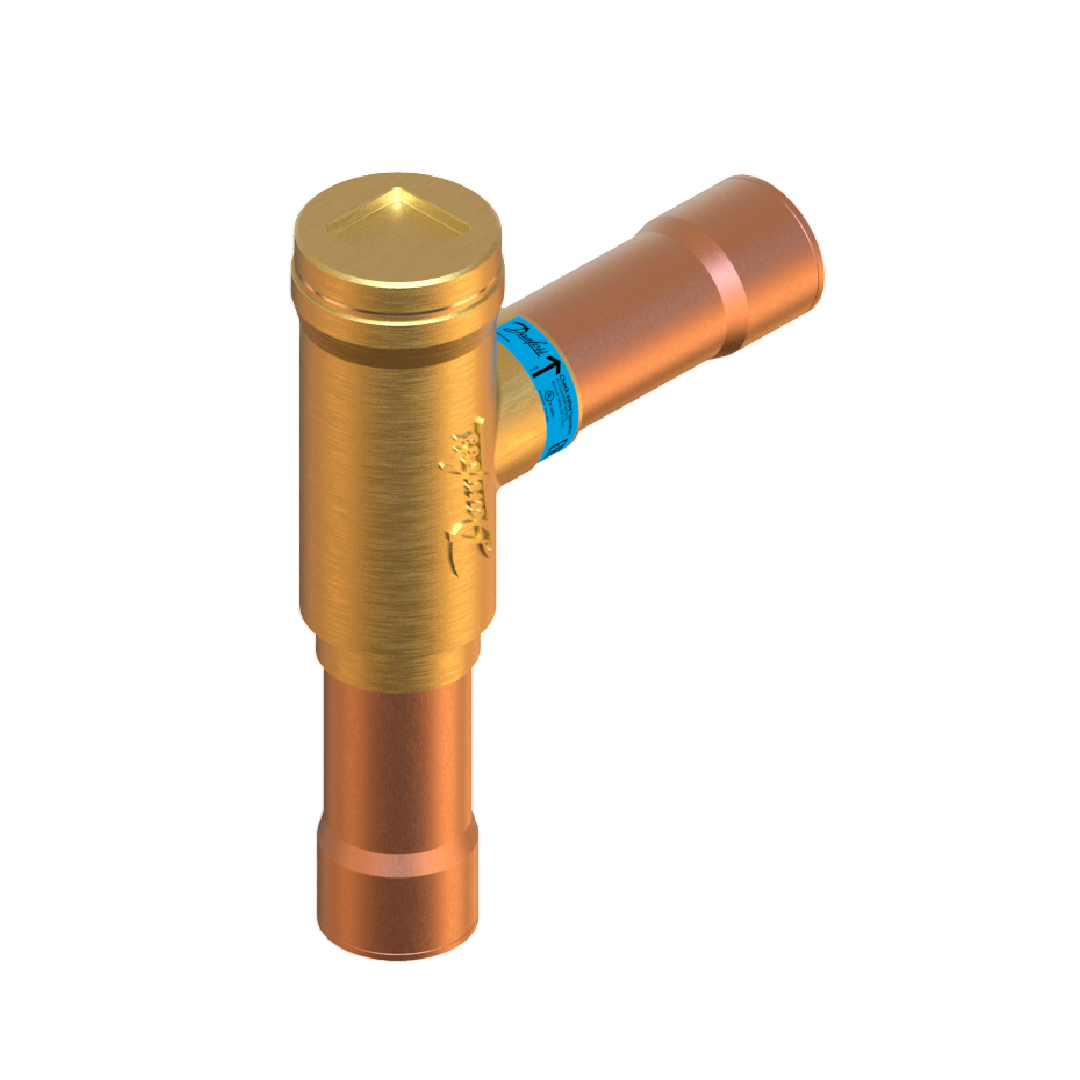

Danfoss 020-1073 Check valve, NRVH 35s, Max. Working Pressure [bar]: 46

Danfoss 020-1073 Check valve, NRVH 35s, Max. Working Pressure [bar]: 46 วาล์วกันกลับความจุสูงจาก Danfoss ที่ผสานศาสตร์แห่งวิศวกรรมของไหลเข้ากับการป้องกันระบบอย่างสมบูรณ์ หน้าที่หลักคือการป้องกันไม่ให้สารทำความเย็นเกิดการไหลแบบย้อนศร เพื่อปกป้องชิ้นส่วนสำคัญอย่างคอมเพรสเซอร์จากความเสียหายทางกล ด้วยความสามารถในการรองรับแรงดันระดับ 46 บาร์ วาล์วตัวนี้จึงทนทานต่อสภาวะการทำงานที่ทรหดในโรงงานอุตสาหกรรม โครงสร้างภายในถูกออกแบบให้ของไหลผ่านได้โดยไม่เสียแรงดันมากนัก พร้อมซีลกันรั่วที่ปิดแน่นสนิท มอบความมั่นใจและประสิทธิภาพการทำความเย็นสูงสุด

คุณสมบัติ

• อุปกรณ์เช็ควาล์วแท้จาก Danfoss รหัส 020-1073 สำหรับระบบทำความเย็น
• โมเดล NRVH 35s ทำหน้าที่บังคับทิศทางการไหลให้เป็นไปทางเดียว
• สเปกทนแรงดันการทำงานสูงสุดอยู่ที่ 46 บาร์
• ตัววาล์ว NRVH 35s ออกแบบมาเพื่อลดแรงกระแทกจากการไหลย้อน
• รหัสอะไหล่ 020-1073 ตอบโจทย์ความปลอดภัยของระบบท่อแรงดัน

ข้อมูลจำเพาะ

• ซีรีส์พิเศษ NRVH: พร้อมสปริงแข็งสำหรับระบบคอมเพรสเซอร์คอมแพ็คต่อขนาน
• ขนาดท่อ ODF: 35 มิลลิเมตร
• แรงดันใช้งานสูงสุด: 46 บาร์
• การลดการสั่นสะเทือน: ออกแบบเพื่อดูดซับแรงกระแทกจากพัลส์ก๊าซร้อน
• มาตรฐานอุตสาหกรรม: เหมาะสำหรับงานปรับอากาศขนาดใหญ่และห้องเย็นเชิงพาณิชย์

Gross weight	1.446 Kilogram
Net weight	1.312 Kilogram
Volume	3.444 Liter
EAN	5702422115298
Approval	C UL US LISTED CE EAC UKCA
Body material	Brass
CE evaluated	Yes
China RoHS compliance	Yes exceed limitations
Connection material	Copper
Connection notes	Oversize
Contain batteries	No
Cv value [gal/min]	33.52 gal/min
Design	Piston
Direction	Angleway
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	6(c)
Flow direction	Single-flow
Flow direction indicator	Embossed 1-way arrow
Fluid Group	2
Inlet connection type	Solder, ODF
Inlet size [in]	1 5/8 in
Kv value [m³/h]	29 m³/h
Lubricants compatibility	Oilfree applications
Max. Working Pressure [bar]	46 bar
Max. Working Pressure [psig]	667 psig
Min. Pressure drop [bar]	0.3 bar
Min. Pressure drop [psi]	4.3 psi
Oil free refrigerants	R1234ze(E) R134a R513A R515B
Outlet connection type	Solder, ODF
Outlet size [in]	1 5/8 in
Packing format	Multi pack
PED category	I
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	6 pc
Rated cap cond, Hot gas [IMP]	tcond=86 °F tdisc=176 °F tevap=14 °F thotgas=140 °F tsub=9 °F
Rated cap cond, Hot gas [SI]	tcond=30 °C tdisc=80 °C tevap=-10 °C thotgas=60 °C tsub=5K
Rated cap cond, Liq. cap [IMP]	tcond=86 °F tevap=14 °F tsub=9 °F
Rated cap cond, Liq. cap [SI]	tcond=30 °C tevap=-10 °C tsub=5K
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22/R407C R290 R32 R404A/R507A R407A R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R513A R515B R516A R600 R600a
SCIP dossier no.	b3a34751-5701-488e-98f4-24be945efdc1
Temperature range [°C] [max]	140 °C
Temperature range [°C] [min]	-50 °C
Temperature range [°F] [max]	285 °F
Temperature range [°F] [min]	-58 °F
Type	NRVH 35s
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22 R290 R32 R404A R407A R407C R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R507A R513A R515B R516A R600 R600a
UL evaluated	Yes

ข้อมูลทางเทคนิค

• เช็ควาล์ว NRVH 35s พร้อมสปริงแรงดันสูง ทนแรงดันใช้งานสูงสุด 46 บาร์
• ขนาดท่อเชื่อม 35 มม. สำหรับติดตั้งในท่ออัด (Discharge Line) ของคอมเพรสเซอร์ขนาดใหญ่
• สปริงพิเศษช่วยลดอาการสั่นสะเทือนและเสียงดังจากแรงอัดของคอมเพรสเซอร์
• โครงสร้างทนความร้อนสูง รองรับอุณหภูมิไอเสียสะสมได้ดีเยี่ยม
• ป้องกันการไหลย้อนกลับของน้ำมันและสารทำความเย็นได้อย่างเด็ดขาด

เอกสารข้อมูล

Danfoss 020-1073 Check valve, NRVH 35s, Max. Working Pressure [bar]: 46 Data Sheet
