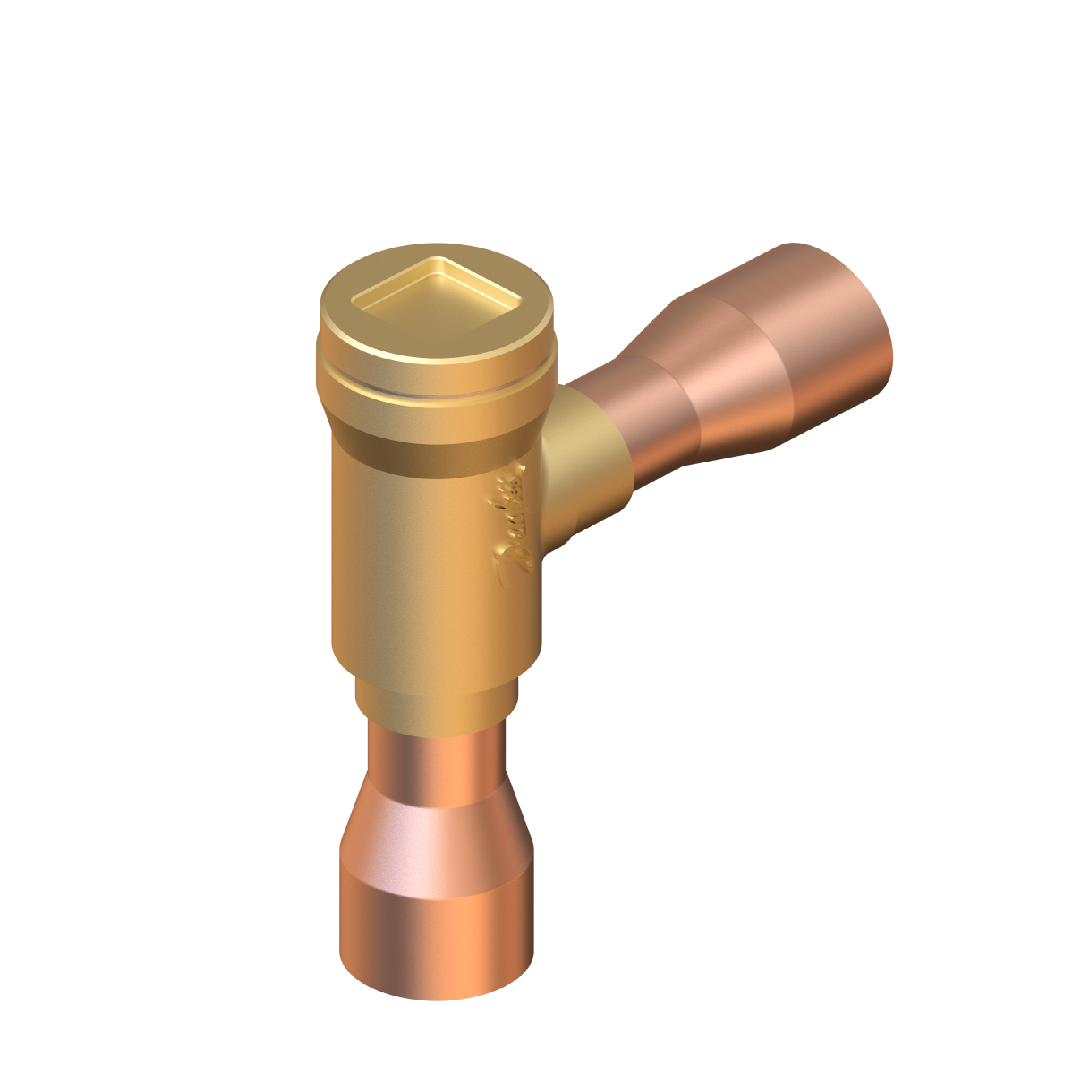

Danfoss 020-1072 Check valve, NRVH 22s, Max. Working Pressure [bar]: 46

Danfoss 020-1072 Check valve, NRVH 22s, Max. Working Pressure [bar]: 46 อุปกรณ์เช็ควาล์วมาตรฐานความทนทานจาก Danfoss แบรนด์ผู้คิดค้นเทคโนโลยีวิศวกรรมชั้นนำของโลก ออกแบบมาเพื่อรักษากฎเกณฑ์การไหลของสารทำความเย็นให้ไปในทิศทางเดียวอย่างเด็ดขาด ช่วยตัดปัญหากระแสแรงดันย้อนกลับที่ทำลายวงจรระบบทำความเย็น ตัวเรือนวาล์วรองรับแรงดันทำงานได้สูงสุด 46 บาร์ ใช้วัสดุที่ทนทานต่ออุณหภูมิติดลบและการเปลี่ยนแปลงอย่างรวดเร็ว กลไกสปริงและบ่าปิดทำงานสัมพันธ์กันอย่างยอดเยี่ยมเพื่อการปิดผนึกที่ไร้รอยรั่ว ช่วยให้เครื่องจักรทำงานได้อย่างราบรื่นและปลอดภัย

คุณสมบัติ

• วาล์วกันกลับอุตสาหกรรม Danfoss รหัสสินค้า 020-1072 คุณภาพมาตรฐาน
• สินค้ารุ่น NRVH 22s ทำงานรวดเร็วเมื่อเกิดการไหลย้อนผิดปกติ
• สามารถใช้งานภายใต้แรงดันสูงสุด (Max. Working Pressure) 46 บาร์
• ชิ้นส่วนของ NRVH 22s ทนทานต่อการกัดกร่อนจากสารทำความเย็น
• การติดตั้งรหัส 020-1072 ช่วยยืดอายุการใช้งานของคอมเพรสเซอร์

ข้อมูลจำเพาะ

• ขนาดท่อเชื่อม: 22 มิลลิเมตร ชนิดสปริงแรงดันสูง
• พิกัดแรงดัน (PS): 46 บาร์
• หน้าที่จำเพาะ: ป้องกันการไหลย้อนของน้ำยาในท่อก๊าซร้อนที่มีแรงดันสั่นสะเทือนสูง
• ความเข้ากันได้ของน้ำยา: ใช้ได้กับน้ำยาทำความเย็นฮาโลคาร์บอนทั่วไป
• ความปลอดภัยในการติดตั้ง: ข้อต่อทองแดงแท้เชื่อมประสานง่าย ไม่รั่วซึม

Gross weight	0.62 Kilogram
Net weight	0.549 Kilogram
Volume	1.146 Liter
EAN	5702422115649
Approval	C UL US LISTED EAC
Body material	Brass
China RoHS compliance	Yes exceed limitations
Connection material	Copper
Connection notes	Oversize
Contain batteries	No
Cv value [gal/min]	9.83 gal/min
Design	Piston
Direction	Angleway
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	6(c)
Flow direction	Single-flow
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Inlet connection type	Solder, ODF
Inlet size [in]	1 1/8 in
Kv value [m³/h]	8.5 m³/h
Lubricants compatibility	Oilfree applications
Max. Working Pressure [bar]	46 bar
Max. Working Pressure [psig]	667 psig
Min. Pressure drop [bar]	0.3 bar
Min. Pressure drop [psi]	4.3 psi
Oil free refrigerants	R1234ze(E) R134a R513A R515B R516A
Outlet connection type	Solder, ODF
Outlet size [in]	1 1/8 in
Packing format	Multi pack
PED category	Art. 4, par. 3
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	18 pc
Rated cap cond, Hot gas [IMP]	tcond=86 °F tdisc=176 °F tevap=14 °F thotgas=140 °F tsub=9 °F
Rated cap cond, Hot gas [SI]	tcond=30 °C tdisc=80 °C tevap=-10 °C thotgas=60 °C tsub=5K
Rated cap cond, Liq. cap [IMP]	tcond=86 °F tevap=14 °F tsub=9 °F
Rated cap cond, Liq. cap [SI]	tcond=30 °C tevap=-10 °C tsub=5K
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22/R407C R290 R32 R404A/R507A R407A R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R513A R515B R516A R600 R600a
SCIP dossier no.	b3a34751-5701-488e-98f4-24be945efdc1
Temperature range [°C] [max]	140 °C
Temperature range [°C] [min]	-50 °C
Temperature range [°F] [max]	285 °F
Temperature range [°F] [min]	-58 °F
Type	NRVH 22s
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22 R290 R32 R404A R407A R407C R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R507A R513A R515B R516A R600 R600a
UL evaluated	Yes

ข้อมูลทางเทคนิค

• รุ่น NRVH 22s แรงดันใช้งานสูงสุด 46 บาร์ ออกแบบพิเศษสำหรับท่อระบายความร้อน
• ขนาดท่อเชื่อม 22 มม. (ODF) ให้ความแข็งแรงทนทานต่อแรงดันกระชาก
• สปริงภายในมีความแข็งสูง ป้องกันการเปิดวาล์วผิดจังหวะในระบบรอบสูง
• วัสดุเกรดอุตสาหกรรม ทนทานต่อการกัดกร่อนจากสารเคมีในระบบทำความเย็น
• ช่วยเพิ่มเสถียรภาพและยืดอายุการใช้งานให้กับคอมเพรสเซอร์แอร์

เอกสารข้อมูล

Danfoss 020-1072 Check valve, NRVH 22s, Max. Working Pressure [bar]: 46 Data Sheet
