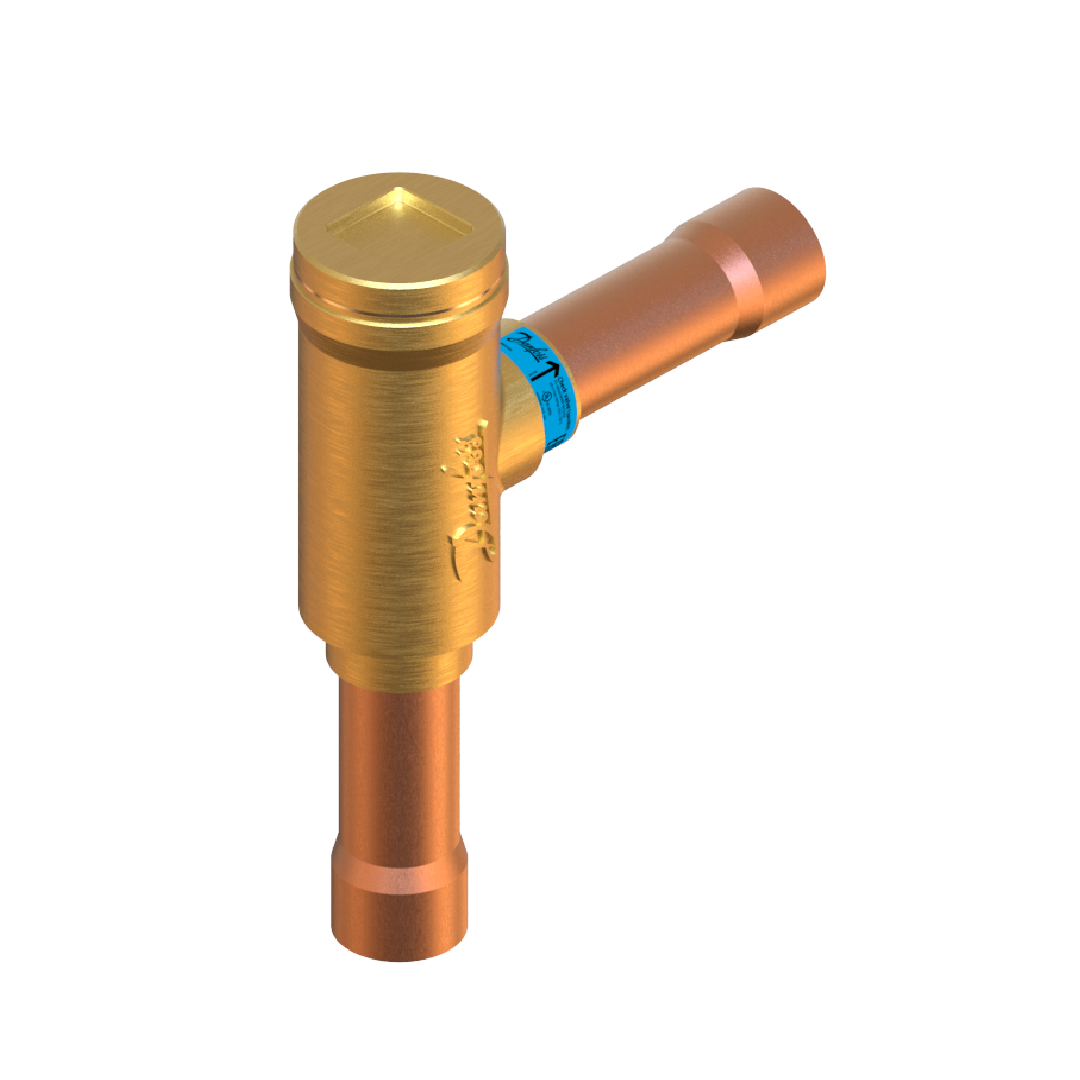

Danfoss 020-1068 Check valve, NRVH 28s, Max. Working Pressure [bar]: 46

Danfoss 020-1068 Check valve, NRVH 28s, Max. Working Pressure [bar]: 46 วาล์วควบคุมการไหลทางเดียวรุ่นประสิทธิภาพสูงจาก Danfoss ที่ออกแบบมาเพื่อปกป้องหัวใจของระบบทำความเย็น อุปกรณ์ตัวนี้ช่วยสกัดกั้นการไหลย้อนกลับของก๊าซและของเหลวได้อย่างทันควัน ป้องกันผลกระทบจากแรงดันกระแทกที่จะทำให้คอมเพรสเซอร์ทำงานล้มเหลว รุ่นนี้ถูกออกแบบโครงสร้างให้ทนทานต่อระดับแรงดัน 46 บาร์ ได้อย่างสบาย วัสดุภายในมีคุณสมบัติลดการสะสมของสิ่งสกปรกและลดแรงเสียดทาน มั่นใจได้ว่าวงจรทำความเย็นของคุณจะดำเนินไปอย่างมีเสถียรภาพและไม่ต้องเผชิญกับความเสี่ยงจากการพังทลายของระบบ

คุณสมบัติ

• เช็ควาล์วควบคุมทิศทาง Danfoss พาร์ทนัมเบอร์ 020-1068 แบบทนทานพิเศษ
• รหัสรุ่น NRVH 28s ปิดกั้นการไหลย้อนกลับได้อย่างสนิทและปลอดภัย
• รองรับค่าแรงดันสูงสุดในการทำงานได้อย่างมั่นใจที่ 46 บาร์
• ดีไซน์ของ NRVH 28s รองรับการประกอบเข้ากับระบบท่อได้อย่างพอดี
• พาร์ท 020-1068 ช่วยรักษาสมดุลของของเหลวในระบบอุตสาหกรรม

ข้อมูลจำเพาะ

• ขนาดท่อ ODF: 28 มิลลิเมตร รุ่น NRVH
• แรงดันใช้งานสูงสุด: 46 บาร์
• คุณสมบัติสปริง: แรงดันเปิดสปริง Delta p = 0.3 bar เหมาะกับงานคอมเพรสเซอร์คู่ขนาน
• วัสดุตัวถัง: ทองเหลืองเกรดอุตสาหกรรม ทนแรงกระแทกเชิงกลสูง
• การประหยัดพลังงาน: ลดการสูญเสียพลังงานจากการไหลวนกลับของน้ำยา

Gross weight	1.482 Kilogram
Net weight	1.303 Kilogram
Volume	3.444 Liter
EAN	5702422116042
Approval	C UL US LISTED EAC
Body material	Brass
China RoHS compliance	Yes exceed limitations
Connection material	Copper
Connection notes	Oversize
Contain batteries	No
Cv value [gal/min]	19.07 gal/min
Design	Piston
Direction	Angleway
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	6(c)
Flow direction	Single-flow
Flow direction indicator	Embossed 1-way arrow
Fluid Group	2
Inlet connection type	Solder, ODF
Inlet size [in]	1 3/8 in
Inlet size [mm]	35 mm
Kv value [m³/h]	16.5 m³/h
Lubricants compatibility	Oilfree applications
Max. Working Pressure [bar]	46 bar
Max. Working Pressure [psig]	667 psig
Min. Pressure drop [bar]	0.3 bar
Min. Pressure drop [psi]	4.3 psi
Oil free refrigerants	R1234ze(E) R134a R513A R515B
Outlet connection type	Solder, ODF
Outlet size [in]	1 3/8 in
Outlet size [mm]	35 mm
Packing format	Multi pack
PED category	Art. 4, par. 3
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	6 pc
Rated cap cond, Hot gas [IMP]	tcond=86 °F tdisc=176 °F tevap=14 °F thotgas=140 °F tsub=9 °F
Rated cap cond, Hot gas [SI]	tcond=30 °C tdisc=80 °C tevap=-10 °C thotgas=60 °C tsub=5K
Rated cap cond, Liq. cap [IMP]	tcond=86 °F tevap=14 °F tsub=9 °F
Rated cap cond, Liq. cap [SI]	tcond=30 °C tevap=-10 °C tsub=5K
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22/R407C R290 R32 R404A/R507A R407A R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R513A R515B R516A R600 R600a
SCIP dossier no.	b3a34751-5701-488e-98f4-24be945efdc1
Temperature range [°C] [max]	140 °C
Temperature range [°C] [min]	-50 °C
Temperature range [°F] [max]	285 °F
Temperature range [°F] [min]	-58 °F
Type	NRVH 28s
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22 R290 R32 R404A R407A R407C R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R507A R513A R515B R516A R600 R600a
UL evaluated	Yes

ข้อมูลทางเทคนิค

• เช็ควาล์ว NRVH 28s ทนแรงดันใช้งานสูงสุด 46 บาร์ สำหรับท่ออัดระบบทำความเย็น
• ขนาดท่อ 28 มม. เชื่อมบัดกรีแน่นหนา รองรับสภาวะการทำงานที่หนักหน่วง
• ออกแบบตามหลักวิศวกรรมขั้นสูงเพื่อลดแรงต้านทานการไหลของก๊าซร้อน
• ป้องกันน้ำยาแอร์ไหลย้อนกลับมาทำลายชุดวาล์วอัดของคอมเพรสเซอร์
• ผ่านการทดสอบคุณภาพและความทนทานในห้องปฏิบัติการของ Danfoss

เอกสารข้อมูล

Danfoss 020-1068 Check valve, NRVH 28s, Max. Working Pressure [bar]: 46 Data Sheet
