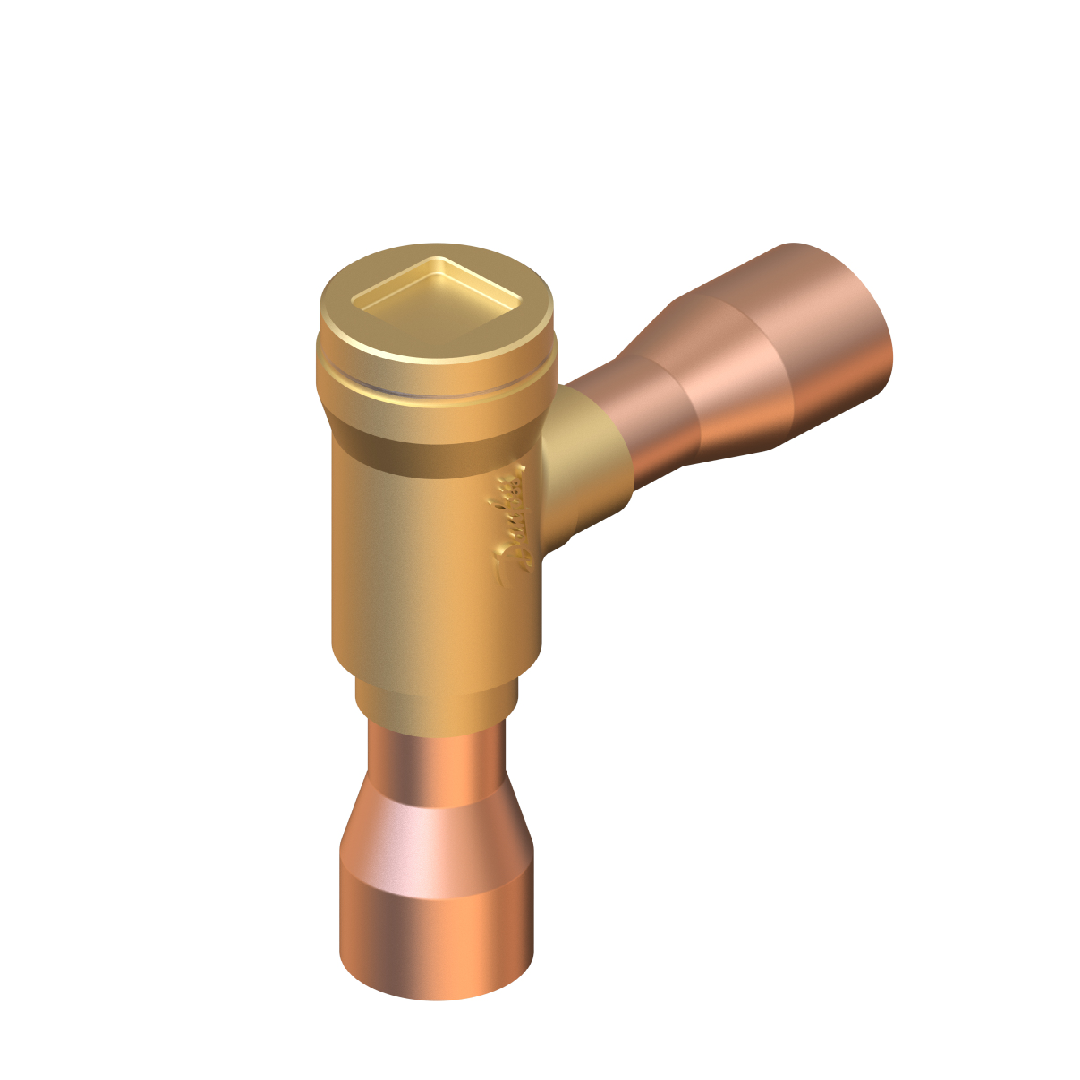

Danfoss 020-1060 Check valve, NRV 22s, Max. Working Pressure [bar]: 46

Danfoss 020-1060 Check valve, NRV 22s, Max. Working Pressure [bar]: 46 วาล์วกันกลับทนทานเป็นเลิศจาก Danfoss ผู้ผลิตอุปกรณ์ควบคุมระดับโลก ที่มุ่งเน้นการรักษาดุลยภาพในระบบทำความเย็น หน้าที่สำคัญคือการป้องกันไม่ให้สารทำความเย็นตีกลับ ซึ่งเป็นต้นเหตุของการสึกหรอในระบบคอมเพรสเซอร์ ตัววาล์วมีความแข็งแรงสามารถทนต่อการทำงานในระดับแรงดัน 46 บาร์ได้อย่างต่อเนื่อง การออกแบบภายในช่วยลดความต้านทานการไหล รักษาแรงดัน (Pressure) ให้เสถียร พร้อมทั้งปิดบ่าวาล์วได้อย่างแนบสนิทเพื่อป้องกันการรั่วซึม เป็นการเพิ่มพูนประสิทธิภาพการทำงานของระบบในภาพรวม

คุณสมบัติ

• อุปกรณ์เช็ควาล์วแท้จาก Danfoss รหัส 020-1060 สำหรับระบบทำความเย็น
• โมเดล NRV 22s ทำหน้าที่บังคับทิศทางการไหลให้เป็นไปทางเดียว
• สเปกทนแรงดันการทำงานสูงสุดอยู่ที่ 46 บาร์
• ตัววาล์ว NRV 22s ออกแบบมาเพื่อลดแรงกระแทกจากการไหลย้อน
• รหัสอะไหล่ 020-1060 ตอบโจทย์ความปลอดภัยของระบบท่อแรงดัน

ข้อมูลจำเพาะ

• ขนาดท่อเชื่อม: 22 มิลลิเมตร แบบทางงอ (Angleway)
• พิกัดแรงดันสูงสุด: 46 บาร์
• โครงสร้างวาล์ว: ตัวเรือนทรงมุมฉากช่วยเปลี่ยนทิศทางการไหลของน้ำยาได้อย่างราบรื่น
• ความปลอดภัย: ป้องกันน้ำยาไหลย้อนเข้าคอมเพรสเซอร์ขณะหยุดทำงาน
• น้ำหนักผลิตภัณฑ์: มีความสมดุล น้ำหนักเบา ติดตั้งมั่นคงบนแนวท่อ

Gross weight	0.606 Kilogram
Net weight	0.544 Kilogram
Volume	1.101 Liter
EAN	5702422115755
Approval	C UL US LISTED EAC
Body material	Brass
China RoHS compliance	Yes exceed limitations
Connection material	Copper
Connection notes	Oversize
Contain batteries	No
Cv value [gal/min]	9.83 gal/min
Design	Piston
Direction	Angleway
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	6(c)
Flow direction	Single-flow
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Inlet connection type	Solder, ODF
Inlet size [in]	1 1/8 in
Kv value [m³/h]	8.5 m³/h
Lubricants compatibility	Oilfree applications
Max. Working Pressure [bar]	46 bar
Max. Working Pressure [psig]	667 psig
Min. Pressure drop [bar]	0.04 bar
Min. Pressure drop [psi]	0.6 psi
Oil free refrigerants	R1234ze(E) R134a R513A R515B R516A
Outlet connection type	Solder, ODF
Outlet size [in]	1 1/8 in
Packing format	Multi pack
PED category	Art. 4, par. 3
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	18 pc
Rated cap cond, Hot gas [IMP]	tcond=86 °F tdisc=176 °F tevap=14 °F thotgas=140 °F tsub=9 °F
Rated cap cond, Hot gas [SI]	tcond=30 °C tdisc=80 °C tevap=-10 °C thotgas=60 °C tsub=5K
Rated cap cond, Liq. cap [IMP]	tcond=86 °F tevap=14 °F tsub=9 °F
Rated cap cond, Liq. cap [SI]	tcond=30 °C tevap=-10 °C tsub=5K
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22/R407C R290 R32 R404A/R507A R407A R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R513A R515B R516A R600 R600a
SCIP dossier no.	b3a34751-5701-488e-98f4-24be945efdc1
Temperature range [°C] [max]	140 °C
Temperature range [°C] [min]	-50 °C
Temperature range [°F] [max]	285 °F
Temperature range [°F] [min]	-58 °F
Type	NRV 22s
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22 R290 R32 R404A R407A R407C R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R507A R513A R515B R516A R600 R600a
UL evaluated	Yes

ข้อมูลทางเทคนิค

• รุ่น NRV 22s ทนแรงดันใช้งานสูงสุด 46 บาร์ ขนาดท่อเชื่อม 22 มม. ชนิดมาตรฐาน
• เหมาะสำหรับติดตั้งในวงจรทำความเย็นเพื่อกั้นทิศทางการไหลไม่ให้วนกลับ
• ลิ้นวาล์วตอบสนองไวต่อความแตกต่างของแรงดัน เปิด-ปิดนุ่มนวล
• ทนทานต่อสารทำความเย็นทั่วไปและน้ำมันหล่อลื่นสังเคราะห์ในระบบ
• น้ำหนักเบา ติดตั้งง่ายในทุกตำแหน่งท่อของระบบแอร์

เอกสารข้อมูล

Danfoss 020-1060 Check valve, NRV 22s, Max. Working Pressure [bar]: 46 Data Sheet
