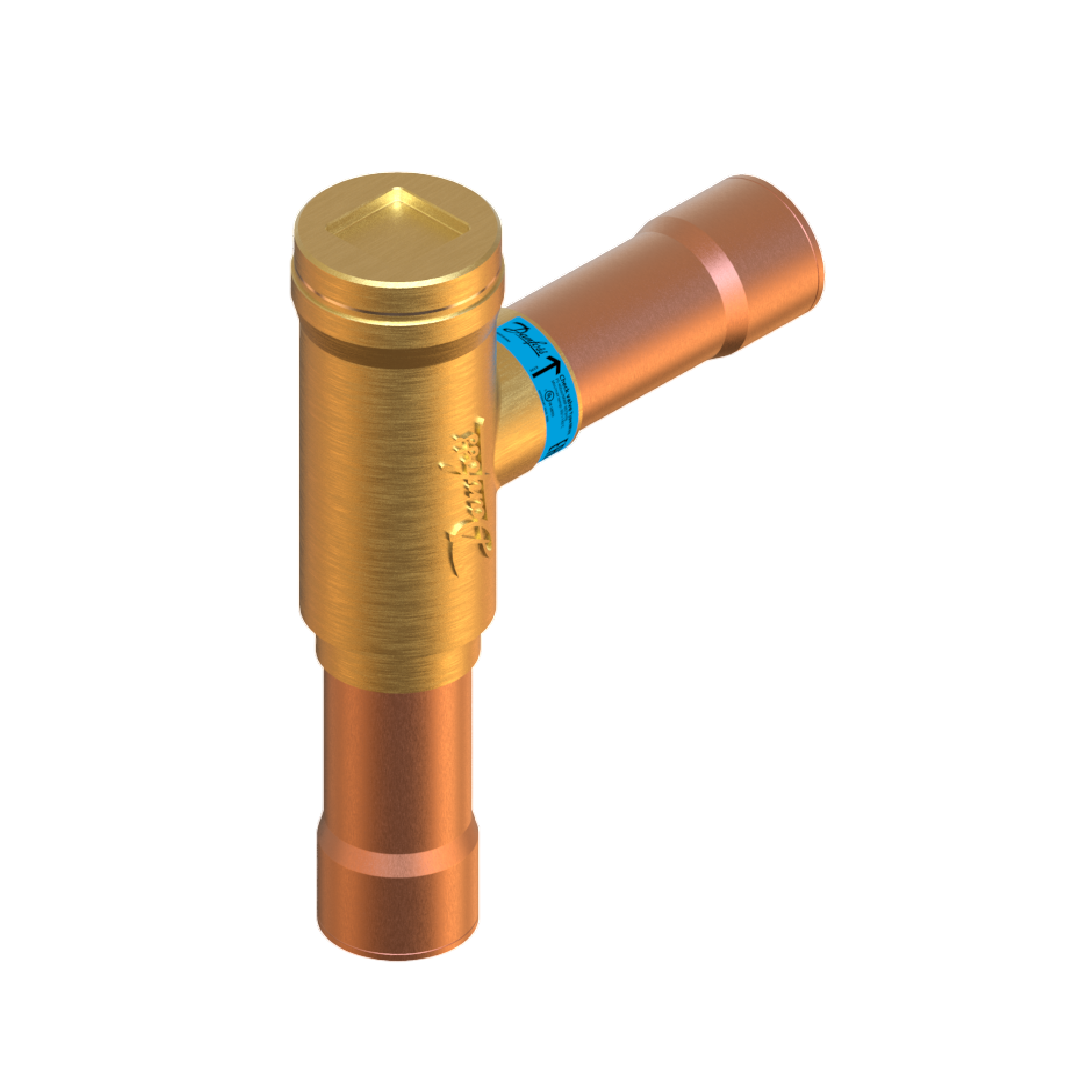

Danfoss 020-1035 Check valve, NRVH 35s, Max. Working Pressure [bar]: 46

Danfoss 020-1035 Check valve, NRVH 35s, Max. Working Pressure [bar]: 46 วาล์วควบคุมทิศทางเดียวที่ถูกสร้างสรรค์ด้วยเทคโนโลยีของ Danfoss เพื่อระบบปรับอากาศและทำความเย็นขนาดใหญ่ ทำหน้าที่กั้นการไหลย้อนกลับของสารทำความเย็นอย่างรวดเร็ว ป้องกันการเกิดแรงต้านที่ทำให้คอมเพรสเซอร์เกิดความร้อนสะสม ด้วยความสามารถในการรองรับแรงดัน 46 บาร์ โครงสร้างจึงแข็งแรงทนทานต่อภาระงานเชิงอุตสาหกรรม การออกแบบบ่าวาล์วช่วยให้เกิดการไหลที่นุ่มนวล ลดแรงเสียดทานขณะของเหลวเคลื่อนผ่าน ช่วยรักษาดุลยภาพของแรงดันในระบบและยืดอายุการใช้งานเครื่องจักรให้นานที่สุด

คุณสมบัติ

• ตัวกันกลับสารทำความเย็น Danfoss รหัสชิ้นส่วน 020-1035 มั่นใจได้ทุกการใช้งาน
• สเปกวาล์ว NRVH 35s ออกแบบกลไกมาเพื่อลดแรงเสียดทานขณะของไหลผ่าน
• ทนทานต่อแรงดัน (Max. Working Pressure) ในระบบได้สูงสุด 46 บาร์
• เทคโนโลยีของรุ่น NRVH 35s ช่วยป้องกันปัญหาแรงดันตีกลับ
• อุปกรณ์ 020-1035 ติดตั้งใช้งานเพื่อเพิ่มเสถียรภาพให้กับวงจรทำความเย็น

ข้อมูลจำเพาะ

• ขนาดท่อ ODF: 35 มิลลิเมตร ชนิด Angleway สปริงแข็งพิเศษ
• แรงดันใช้งานสูงสุด: 46 บาร์
• พื้นที่ใช้งานแนะนำ: เหมาะกับท่อส่งก๊าซร้อนของคอมเพรสเซอร์ต่อขนาน
• การลดแรงสั่น: ซับแรงกระแทกจากพัลส์ในระบบได้อย่างดีเยี่ยม
• ความทนทาน: โครงสร้างออกแบบเพื่ออุตสาหกรรมทำความเย็นหนักหน่วง

Gross weight	1.351 Kilogram
Net weight	1.309 Kilogram
Volume	3.444 Liter
EAN	5702422062653
Approval	C UL US LISTED CE EAC UKCA
Body material	Brass
CE evaluated	Yes
China RoHS compliance	Yes exceed limitations
Connection material	Copper
Connection notes	Oversize
Contain batteries	No
Cv value [gal/min]	33.52 gal/min
Design	Piston
Direction	Angleway
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	6(c)
Flow direction	Single-flow
Flow direction indicator	Embossed 1-way arrow
Fluid Group	2
Inlet connection type	Solder, ODF
Inlet size [mm]	42 mm
Kv value [m³/h]	29 m³/h
Lubricants compatibility	Oilfree applications
Max. Working Pressure [bar]	46 bar
Max. Working Pressure [psig]	667 psig
Min. Pressure drop [bar]	0.3 bar
Min. Pressure drop [psi]	4.3 psi
Oil free refrigerants	R1234ze(E) R134a R513A R515B
Outlet connection type	Solder, ODF
Outlet size [mm]	42 mm
Packing format	Multi pack
PED category	I
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	6 pc
Rated cap cond, Hot gas [IMP]	tcond=86 °F tdisc=176 °F tevap=14 °F thotgas=140 °F tsub=9 °F
Rated cap cond, Hot gas [SI]	tcond=30 °C tdisc=80 °C tevap=-10 °C thotgas=60 °C tsub=5K
Rated cap cond, Liq. cap [IMP]	tcond=86 °F tevap=14 °F tsub=9 °F
Rated cap cond, Liq. cap [SI]	tcond=30 °C tevap=-10 °C tsub=5K
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22/R407C R290 R32 R404A/R507A R407A R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R513A R515B R516A R600 R600a
SCIP dossier no.	b3a34751-5701-488e-98f4-24be945efdc1
Temperature range [°C] [max]	140 °C
Temperature range [°C] [min]	-50 °C
Temperature range [°F] [max]	285 °F
Temperature range [°F] [min]	-58 °F
Type	NRVH 35s
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22 R290 R32 R404A R407A R407C R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R507A R513A R515B R516A R600 R600a
UL evaluated	Yes

ข้อมูลทางเทคนิค

• เช็ควาล์ว NRVH 35s พร้อมสปริงแรงดันสูง ทนแรงดันใช้งานสูงสุด 46 บาร์
• ขนาดท่อเชื่อม 35 มม. สำหรับท่อระบายความร้อนของระบบแอร์ขนาดใหญ่
• สปริงวาล์วออกแบบพิเศษช่วยลดการกระแทกและเสียงรบกวนในท่ออัด
• ทนความร้อนและแรงดันสูงได้อย่างดีเยี่ยม ป้องกันการสึกหรอของชิ้นส่วนภายใน
• รับประกันความเสถียรภาพในการทำงานต่อเนื่องของระบบทำความเย็น

เอกสารข้อมูล

Danfoss 020-1035 Check valve, NRVH 35s, Max. Working Pressure [bar]: 46 Data Sheet
