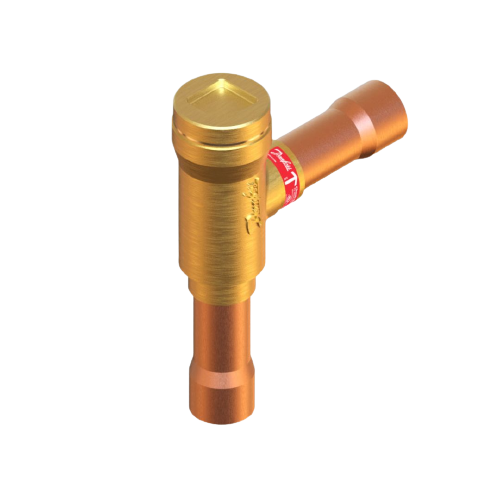

Check Valve NRV Danfoss 22s, Max. Working Pressure 46 bar Connection 7/85 lnch Code 020-1020

Check Valve NRV Danfoss 22s, Max. Working Pressure 46 bar Connection 7/85 lnch Code 020-1020 อุปกรณ์ควบคุมทิศทางการไหลแบบกันกลับจากแบรนด์ชั้นนำระดับโลก Danfoss ที่ออกแบบมาอย่างพิถีพิถันเพื่อระบบความเย็นอุตสาหกรรม ทำหน้าที่บล็อกการไหลย้อนกลับได้อย่างรวดเร็วเพื่อความปลอดภัยของระบบ รุ่นนี้ทำงานภายใต้แรงดันสูงสุด 46 bar ตัววาล์วใช้วัสดุเกรดพรีเมียมที่ผ่านการทดสอบความแข็งแรง ทนทานต่อแรงดันภายในท่อ ให้การซีลที่สนิทไร้รอยรั่วซึม เป็นส่วนประกอบสำคัญที่ช่วยยกระดับมาตรฐานการทำงานของเครื่องจักร

คุณสมบัติ

• อุปกรณ์วาล์วควบคุมการไหล Danfoss รุ่น NRV 22s
• ขีดสุดของการรับแรงดันอยู่ที่ 46 บาร์
• ขนาดพอร์ตต่อท่อ 7/85 นิ้วตามสเปก
• ช่วยยืดอายุการทำงานของคอมเพรสเซอร์ในระบบ
• รหัสประจำตัวสินค้าคือ 020-1020

ข้อมูลจำเพาะ

• แบรนด์สินค้า: Danfoss
• ประเภทอุปกรณ์: Check Valve รุ่น NRV 22s
• รหัสสินค้าอ้างอิง: 020-1020
• ความทนทานต่อแรงดันสูงสุด: 46 bar
• ขนาดข้อต่อการใช้งาน: 7/85 นิ้ว

Gross weight	0.138 Kg
Net weight	0.13 Kg
Volume	0.1 Liter
EAN	5702422003458
Approval	C UL US LISTED EAC
Body material	Brass
Connection material	Brass
Connection notes	Without flare nut
Cv value [gal/min]	2.37 gal/min
Design	Piston
Direction	Straightway
Flow direction	Single-flow
Flow direction indicator	On product label
Fluid Group	1 2
Inlet connection type	Flare
Inlet size [in]	1/2 in
Inlet size [mm]	12 mm
Kv value [m³/h]	2.05 m³/h
Lubricants compatibility	Oilfree applications
Max. Working Pressure [bar]	46 bar
Max. Working Pressure [psig]	667 psig
Min. Pressure drop [bar]	0.05 bar
Min. Pressure drop [psi]	0.7 psi
Oil free refrigerants	R1234ze(E) R134a R513A R515B R516A
Outlet connection type	Flare
Outlet size [in]	1/2 in
Outlet size [mm]	12 mm
Packing format	Multi pack
PED category	Art. 4, par. 3
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	25 pc
Rated cap cond, Hot gas [IMP]	tcond=86 °F tdisc=176 °F tevap=14 °F hotgas=140 °F tsub=9 °F
Rated cap cond, Hot gas [SI]	tcond=30 °C tdisc=80 °C tevap=-10 °C thotgas=60 °C tsub=5K
Rated cap cond, Liq. cap [IMP]	tcond=86 °F tevap=14 °F tsub=9 °F
Rated cap cond, Liq. cap [SI]	tcond=30 °C tevap=-10 °C tsub=5K
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R134a,R22/R407C,R407A,R407F R410A,R448A,R449A,R450A,R452A R513A,R1233zd(E),R1234yf,R1234ze(E) R407H,R449B,R452B,R454A,R454B R454C,R455A,R515B,R516A,R404A/R507A R32
SCIP dossier no.	518b3853-2efc-40fc-8f8b-d06930d032bb
Temperature range [°C] [max]	140 °C
Temperature range [°C] [min]	-50 °C
Temperature range [°F] [max]	285 °F
Temperature range [°F] [min]	-58 °F
Type	NRV 12
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R134a,R22,R404A,R407A,R407C R407F,R410A,R448A,R449A R450A,R452A,R507A,R513A R1233zd(E),R1234yf,R1234ze(E) R32,R407H,R449B,R452B,R454A R454B,R454C,R455A,R515B,R516A

ข้อมูลทางเทคนิค

• รุ่น / ชนิด: NRV 22s (Straightway)
• แรงดันใช้งานสูงสุด (Max. Working Pressure): 46 bar
• ขนาดข้อต่อ (Connection Size): 7/8 นิ้ว (Solder ODF)
• ขนาดวาล์วระบุ (Nominal Size): DN 22
• ซีลภายใน: Teflon (PTFE) ให้ความปิดสนิทสูง

เอกสารข้อมูล

Check Valve NRV Danfoss 22s, Max. Working Pressure 46 bar Connection 7/85 lnch Code 020-1020 Data Sheet
