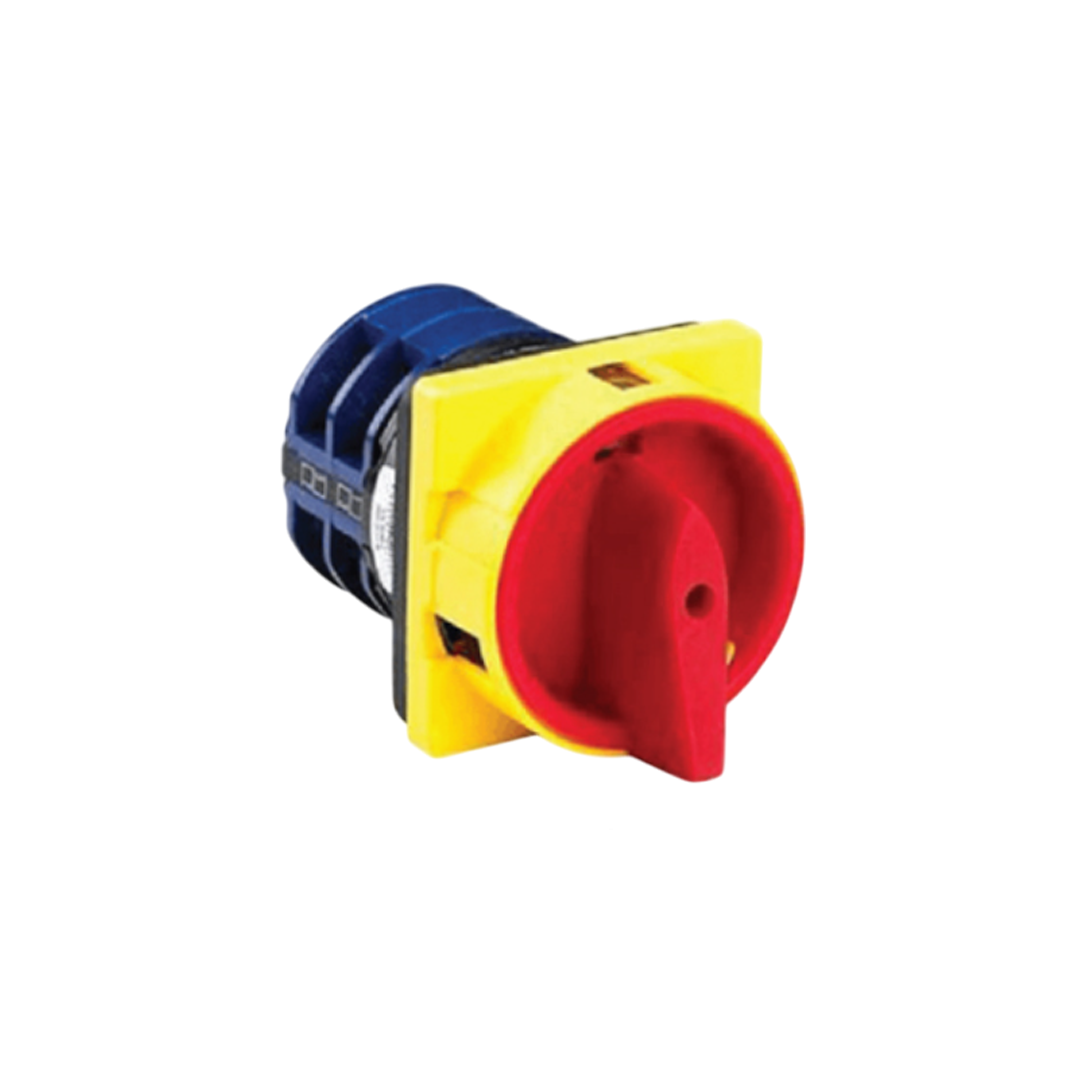

โรตารี่สวิตช์ Shinohawa AS322 LW26 20A

ข้อมูลสินค้า: Shinohawa โรตารี่สวิตช์ (Rotary Switch)

• ประเภท สวิตช์แบบหมุน (Rotary Type) สำหรับควบคุมวงจรไฟฟ้าหลายสถานะ
• จำนวนตำแหน่ง 2, 3, 4, 5, หรือมากกว่านั้น ขึ้นอยู่กับรุ่น เช่น ON-OFF, 1-2-3, หรือ L1-L2-L3
• กระแสไฟฟ้า รองรับกระแสไฟทั่วไป เช่น 10A, 20A, 32A (ขึ้นอยู่กับรุ่น)
• แรงดันไฟฟ้า โดยทั่วไป 220V หรือ 380V AC (อุตสาหกรรม)
• วัสดุหน้าสัมผัส ทองแดงผสมเงิน หรือวัสดุทนความร้อน-ทนไฟฟ้า
• ลักษณะการใช้งาน ติดตั้งหน้าตู้ควบคุม, บนเครื่องจักร, หรือแผงควบคุมไฟฟ้า

วิธีการติดตั้ง

• ตรวจสอบตำแหน่งการติดตั้ง
• ติดตั้งบนแผงควบคุมหรือหน้าตู้ที่มีช่องขนาดพอดีกับสวิตช์
• เจาะช่องตามสเปคของรุ่น
• ปกติจะใช้รูเจาะขนาด 22mm หรือ 25mm ขึ้นอยู่กับรุ่น
• เชื่อมต่อสายไฟเข้าขั้วของโรตารี่สวิตช์
• ขั้วมักจะมีสัญลักษณ์ เช่น L1, L2, T1, T2 ฯลฯ
• ให้ต่อสายไฟตามผังวงจร (Wiring Diagram) ที่มากับสินค้า
• ยึดน็อตล็อกด้านหน้า
• ใช้แหวนล็อกและน็อตหมุนให้แน่น เพื่อให้สวิตช์ยึดติดกับแผงแน่นหนา
• ตรวจสอบการทำงาน
• หมุนสวิตช์แต่ละตำแหน่งเพื่อดูว่ากระแสไฟเปลี่ยนวงจรตามที่ต้องการหรือไม่

การใช้งาน

• ควบคุมทิศทางหมุนของมอเตอร์ (เช่น ซ้าย-หยุด-ขวา)
• สลับแหล่งจ่ายไฟ (เช่น Main / Backup / Off)
• เลือกโหลดไฟฟ้า (เช่น ปั๊ม 1 / ปั๊ม 2 / ปั๊ม 3)
• ควบคุมวงจรในแผงควบคุม: ใช้งานร่วมกับคอนแทคเตอร์หรือรีเลย์

ข้อมูลทางเทคนิค
