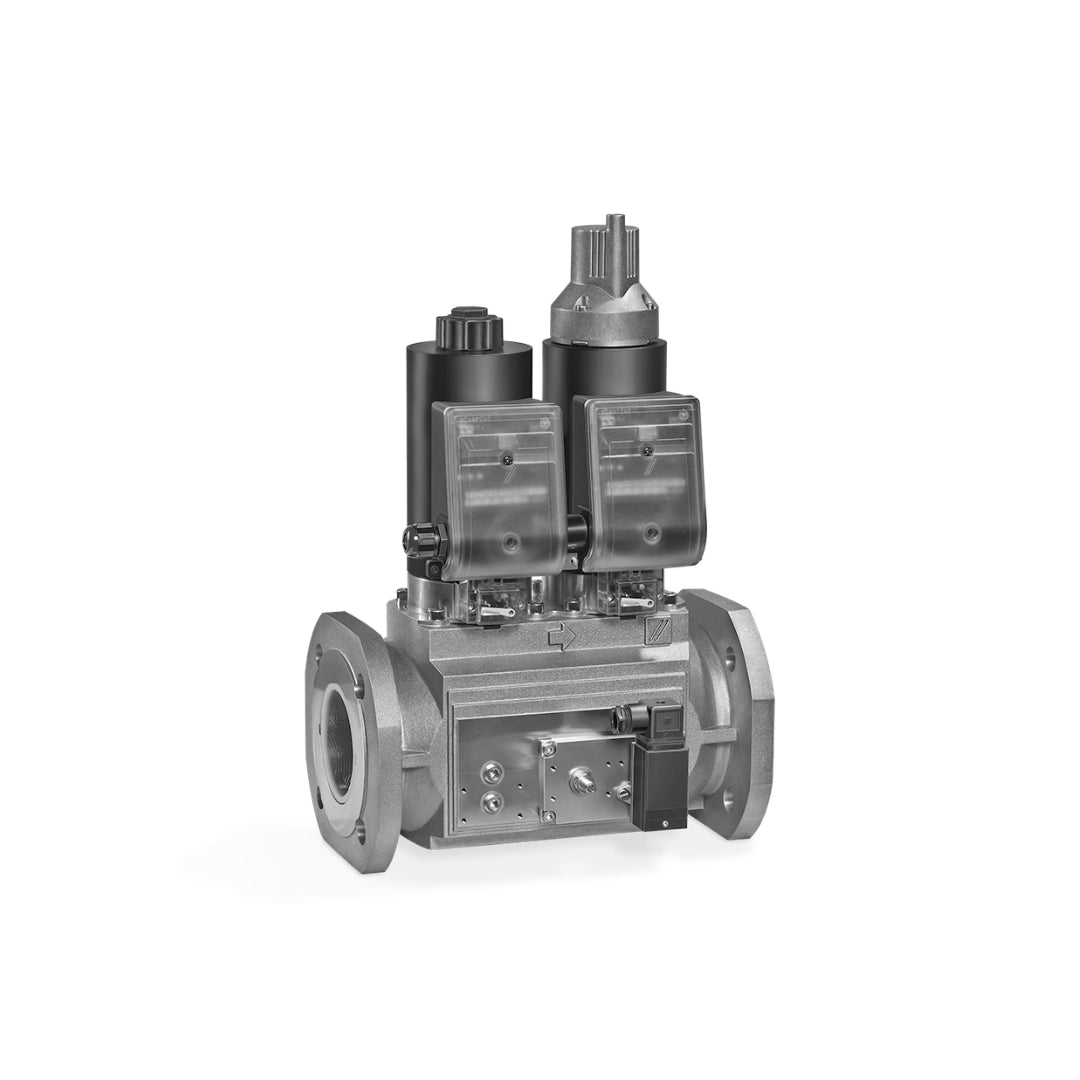

โซลินอยด์วาล์ว Solenoid Valve Honeywell code VCS 232

โซลินอยด์วาล์วสำหรับแก๊ส VAS และโซลินอยด์วาล์วคู่ VCS เป็นอุปกรณ์สำหรับตัดต่อความปลอดภัยและควบคุมการจ่ายแก๊สหรือลมไปยังหัวเผาแก๊สและอุปกรณ์ใช้แก๊สต่าง ๆ เหมาะสำหรับใช้งานในระบบควบคุมและระบบความปลอดภัยของอุตสาหกรรมหลายประเภท เช่น อุตสาหกรรมเหล็ก เหล็กกล้า แก้ว เซรามิก รวมถึงระบบให้ความร้อนในอุตสาหกรรมบรรจุภัณฑ์ กระดาษ และอาหาร ตัววาล์วออกแบบแบบโมดูลาร์ ทำให้สามารถเลือกติดตั้งอุปกรณ์และฟังก์ชันเพิ่มเติมได้ง่าย เช่น ระบบเปิดเร็ว ระบบเปิดช้า สวิตช์ตรวจสอบการปิด ตัวแสดงสถานะการทำงาน และสวิตช์แรงดันเสริมตามความต้องการใช้งานของระบบ

คุณสมบัติ

• เหมาะสำหรับรองรับแรงดันขาเข้าสูงสุดที่ 500 mbar (7 psig)
• การติดตั้งเข้ากับระบบทำได้ง่าย ไม่ยุ่งยาก
• ตัวเครื่องมีขนาดกะทัดรัด ช่วยประหยัดพื้นที่ในการติดตั้ง
• มีระบบปรับอัตราการไหลในตัว (Integrated flow adjustment) ทำให้ไม่จำเป็นต้องติดตั้งวาล์วปรับแต่งเพิ่มเติม
• มีไฟ LED สีน้ำเงินสว่างสำหรับแสดงสถานะการทำงานเพื่อความสะดวกในการตรวจสอบ
• มีสวิตช์ตรวจสอบการปิด (Proof of closure switch) พร้อมตัวบ่งชี้ตำแหน่งวาล์วด้วยสายตาในตัว
• มีความทนทานสูง เหมาะสำหรับลักษณะงานที่มีรอบการเปิด-ปิดบ่อยครั้ง (High-duty cycling)

ข้อมูลจำเพาะ

• รองรับแก๊สธรรมชาติ, แก๊ส LPG และแก๊สชีวภาพที่ผ่านกระบวนการผลิต
• สามารถใช้งานกับอากาศสะอาดได้
• กรณีใช้แก๊สชนิดอื่น ควรสอบถามผู้ผลิตเพิ่มเติม
• แก๊สที่ใช้งานต้องสะอาดและแห้ง
• ต้องไม่มีไอน้ำหรือหยดน้ำปะปนในระบบ
• ได้รับมาตรฐานรับรอง CE, FM, UL, ANSI และ CSA
• รองรับแรงดันขาเข้าสูงสุด 500 mbar
• รุ่นมาตรฐาน ANSI/CSA รองรับสูงสุด 350 mbar
• ทนแรงดันขณะไม่ทำงานได้สูงสุด 700 mbar ตามมาตรฐาน FM
• สามารถปรับอัตราการไหลได้ประมาณ 20% ถึง 100%
• รุ่นเปิดเร็ว เปิดภายในไม่เกิน 1 วินาที
• รุ่นเปิดช้า ใช้เวลาเปิดได้สูงสุดประมาณ 10 วินาที
• เมื่อสั่งปิด วาล์วจะปิดภายในไม่เกิน 1 วินาที
• มาตรฐานป้องกันฝุ่นและน้ำระดับ IP65
• ตัวเรือนวาล์วผลิตจากอะลูมิเนียม แข็งแรงและน้ำหนักเบา
• ซีลวาล์วใช้วัสดุ NBR ช่วยป้องกันการรั่วซึม

Type	Connection		Dimensions									Weight
	NPT	DN	L	E	F	G	H1	H2	H3	H4	H5
			inch	inch	inch	inch	inch	inch	inch	inch	inch	lbs
VCS 110	3/8	10	4.72	2.95	0.59	2.65	5.63	1.26	8.19	6.34	8.9	5.72
VCS 115	1/2	15	4.72	2.95	0.59	2.65	5.63	1.26	8.19	6.34	8.9	5.72
VCS 120	3/4	20	5.35	2.95	0.91	2.65	5.63	1.26	8.19	6.34	8.9	5.94
VCS 125	1	25	5.35	2.95	0.91	2.65	5.63	1.26	8.19	6.34	8.9	5.72
VCS 225	1	25	7.80	3.32	1.14	3.87	6.69	1.85	9.25	7.52	10.1	14.96
VCS 232	11/4	32	7.80	3.32	1.14	3.87	6.69	1.85	9.25	7.52	10.1	15.18
VCS 240	11/2	40	7.80	3.32	1.14	3.87	6.69	1.85	9.25	7.52	10.1	14.96
VCS 250	2	50	7.80	3.32	1.14	3.87	6.69	1.85	9.25	7.52	10.1	14.52
VCS 340	11/2	40	9.37	3.32	1.42	4.46	7.09	2.3	9.65	7.91	10.5	19.36
VCS 350	2	50	9.37	3.32	1.42	4.46	7.09	2.3	9.65	7.91	10.5	18.92
VCS 365	21/2	65	9.37	3.32	1.42	4.46	7.09	2.3	9.65	7.91	10.5	18.70

ข้อมูลทางเทคนิค

• ใช้งานได้ในอุณหภูมิ -20°C ถึง +60°C
• ระหว่างใช้งานต้องไม่เกิดหยดน้ำหรือการควบแน่นภายในระบบ
• อุณหภูมิสำหรับจัดเก็บอยู่ที่ -20°C ถึง +40°C
• การต่อสายไฟสามารถต่อผ่านเคเบิ้ลแกลนด์ M20 x 1.5
• รองรับสายไฟขนาดสูงสุด 2.5 mm²
• สามารถเลือกต่อผ่านปลั๊กมาตรฐาน EN 175301-803 ได้
• รองรับแรงดันไฟฟ้าหลายแบบ ได้แก่ 230 VAC 200 VAC 120 VAC 100 VAC 24 VDC
• รองรับการทำงานต่อเนื่องได้ 100%
• รุ่นเปิดเร็ว รองรับการสลับการทำงานได้สูงสุด 30 ครั้งต่อนาที
• รุ่นเปิดช้า ควรเว้นช่วงประมาณ 20 วินาที ก่อนสั่งเปิดใหม่
• เพื่อให้ระบบหน่วงการเปิดทำงานได้เต็มประสิทธิภาพ

เอกสารข้อมูล

โซลินอยด์วาล์ว Solenoid Valve Honeywell code VCS 232 Data Sheet
