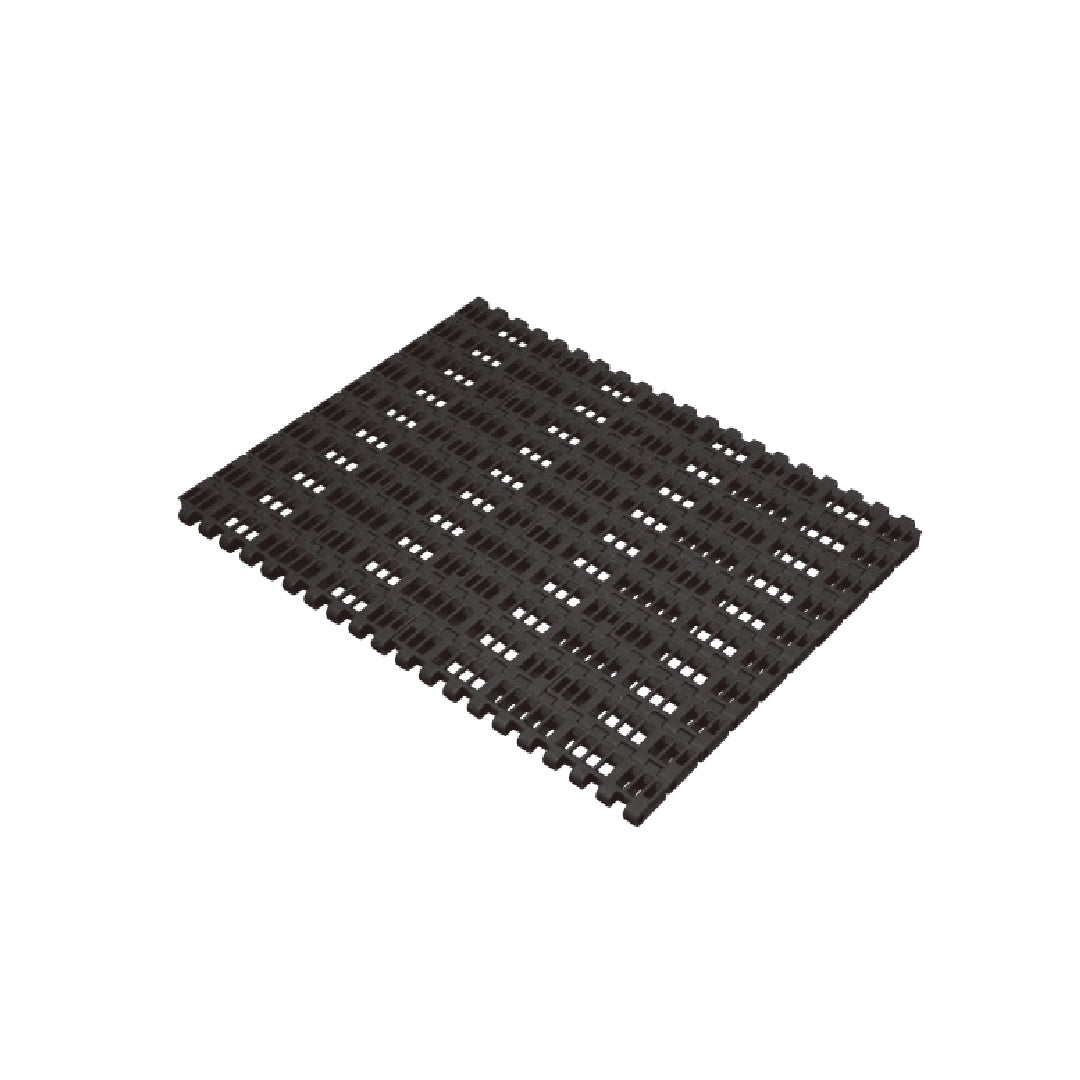

สายพานพลาสติก TSUBAKI Plastic Modular Chain WT2250FG WT2250FG-W510-G

Name: สายพานพลาสติก TSUBAKI Plastic Modular Chain WT2250FG WT2250FG-W510-G
Brand: TSUBAKI
SKU: WT2250FG-W510-G
Price: 14306.00 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

TSUBAKI

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

14,306.00 ฿

Sale Sold out

Quantity

รายละเอียด สายพานพลาสติก TSUBAKI Plastic Modular Chain WT2250FG WT2250FG-W510-G

สายพานพลาสติก TSUBAKI Plastic Modular Chain WT2250FG WT2250FG-W510-G สายพานลำเลียงพลาสติก WT2250FG Series เป็น สายพานลำเลียง ประเภท Straight Running (แบบวิ่งตรง) รุ่น Wide Type ออกแบบมาสำหรับการจัดการวัสดุจำนวนมากได้อย่างมีประสิทธิภาพ ด้วยโครงสร้างที่เป็นเอกลักษณ์ของการผสมผสานระหว่างโมดูลกว้างและโมดูลแคบในการจัดเรียงแบบก่ออิฐ (brick-layered array) ทำให้ สายพานพลาสติกโมดูลาร์ รุ่นนี้มีความแข็งแรงและสามารถรองรับน้ำหนักได้ดี เหมาะสำหรับการลำเลียงภาชนะขนาดกลาง รายละเอียดสินค้าดังต่อไปนี้

เปรียบเทียบราคา สายพานพลาสติก Plastic Modular Chain ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติเด่น สายพานลำเลียงแบบโมดูลาร์พลาสติก WT2250FG Series

การจัดการวัสดุจำนวนมาก (Mass handling): สามารถจัดการวัสดุจำนวนมากได้เนื่องจากการออกแบบให้มีพื้นที่ผิวในการลำเลียงที่กว้าง ซึ่งเกิดจากการรวมกันของโมดูลกว้างและโมดูลแคบในการจัดเรียงแบบก่ออิฐ
ระยะพิตช์ 25.4 มม. (25.4 mm pitch): มีระยะพิตช์ที่ 25.4 มม. เหมาะสำหรับการลำเลียงภาชนะขนาดกลาง
พื้นผิวแบบมีรูพรุน (Perforated surface): พื้นผิวที่มีรูพรุนมีประสิทธิภาพในการระบายน้ำและน้ำมันหล่อลื่นส่วนเกิน
น้ำหนักเบาและง่ายต่อการจัดการ (Lightweight and easy-handling): เนื่องจากสายพานทั้งหมดทำจากพลาสติก ทำให้มีน้ำหนักเบาและง่ายต่อการติดตั้งและบำรุงรักษา

Standard Chain

	Standard Chain	High-Function Chain
Material	Standard	High temperature
Material mark	G	HTW
Link color	Gray	White
Max. allowable load kN/m {kgf/m}	12.8 {1305}	6.4 {650}
Chain mass kg/m²	7.9	5.6
Max. allowable speed m/min	With lube	50
Max. allowable speed m/min	No lube		50
Operating temperature range °C	-20 to (60)80	5 to 105
Pin material	Special engineering plastic	Polypropylene
Snap attachment material	Polyacetal	Polypropylene
Snap attachment color	Light blue	Brown
Available	△	△

High-Function Chain

	Standard Chain	High-Function Chain
Material	Standard	High temperature
Material mark	G	HTW
Link color	Gray	White
Max. allowable load kN/m {kgf/m}	12.8 {1305}	6.4 {650}
Chain mass kg/m²	7.9	5.6
Max. allowable speed m/min	With lube	50
Max. allowable speed m/min	No lube		50
Operating temperature range °C	-20 to (60)80	5 to 105
Pin material	Special engineering plastic	Polypropylene
Snap attachment material	Polyacetal	Polypropylene
Snap attachment color	Light blue	Brown
Available	△	△

หมายเหตุ

1. “△”: ผลิตภัณฑ์สั่งทำ (RFQ) ไม่สามารถใช้ได้กับวัสดุโซ่ชนิดอื่นที่ไม่ได้ระบุไว้ในตารางวัสดุโซ่ทางด้านซ้าย
2. โหลดสูงสุดที่อนุญาตคือค่าที่ระบุสำหรับอุณหภูมิปกติ (20°C) เมื่อโหลดถูกนำไปใช้ทั่วพื้นผิวของโซ่ในทิศทางตามความกว้าง ค่าจะแตกต่างกันไปขึ้นอยู่กับเงื่อนไขการใช้งาน (อุณหภูมิ ความเร็ว ฯลฯ) โปรดดูแผนภาพโหลดของโซ่ โหลดสูงสุดที่อนุญาต ที่แสดงในตารางวัสดุโซ่ทางด้านซ้ายระบุเป็นหน่วยความกว้างของโซ่ 1 ม. คำนวณโหลดสูงสุดที่อนุญาตของโซ่ที่จะตรวจสอบโดยคูณ ค่าสูงสุดต่อเมตรด้วยความกว้าง X
3. อุณหภูมิการทำงานของ (ค่าในวงเล็บ) คือสำหรับสภาพเปียก
4. จำนวนข้อต่อต่อหน่วย: 40

Tsubaki Model Table

Chain width X	Chain type		Chain width X	Chain type
Chain width X	Standard G	High temperature HTW	Chain width X	Standard G	High temperature HTW
85	WT2250FG-W85-G	WT2250FG-W85-HTW	935	WT2250FG-W935-G	WT2250FG-W935-HTW
170	WT2250FG-W170-G	WT2250FG-W170-HTW	1020	WT2250FG-W1020-G	WT2250FG-W1020-HTW
255	WT2250FG-W255-G	WT2250FG-W255-HTW	1105	WT2250FG-W1105-G	WT2250FG-W1105-HTW
340	WT2250FG-W340-G	WT2250FG-W340-HTW	1190	WT2250FG-W1190-G	WT2250FG-W1190-HTW
425	WT2250FG-W425-G	WT2250FG-W425-HTW	1275	WT2250FG-W1275-G	WT2250FG-W1275-HTW
510	WT2250FG-W510-G	WT2250FG-W510-HTW	1360	WT2250FG-W1360-G	WT2250FG-W1360-HTW
595	WT2250FG-W595-G	WT2250FG-W595-HTW	1445	WT2250FG-W1445-G	WT2250FG-W1445-HTW
680	WT2250FG-W680-G	WT2250FG-W680-HTW	1530	WT2250FG-W1530-G	WT2250FG-W1530-HTW
765	WT2250FG-W765-G	WT2250FG-W765-HTW	1615	WT2250FG-W1615-G	WT2250FG-W1615-HTW
850	WT2250FG-W850-G	WT2250FG-W850-HTW

หมายเหตุ

1. ความกว้างมาตรฐานที่กำหนดจะเพิ่มขึ้นทีละ 85 มม. ความกว้างที่กำหนดเองหรือความกว้างที่กว้างกว่า 1,615 มม. ติดต่อตัวแทน Tsubaki เพื่อขอข้อมูลเพิ่มเติม
2. ความกว้างของโซ่ X คือความกว้างมาตรฐานที่ขยายและหดตัวเนื่องจากการเปลี่ยนแปลงอุณหภูมิ ตามหลักเกณฑ์ การขยายและหดตัวคือ 0.00012/°C สำหรับซีรีส์มาตรฐาน (G) และ 0.00011/°C สำหรับซีรีส์ HTW ที่อุณหภูมิพื้นฐาน 20°C

ข้อมูลจำเพราะ
