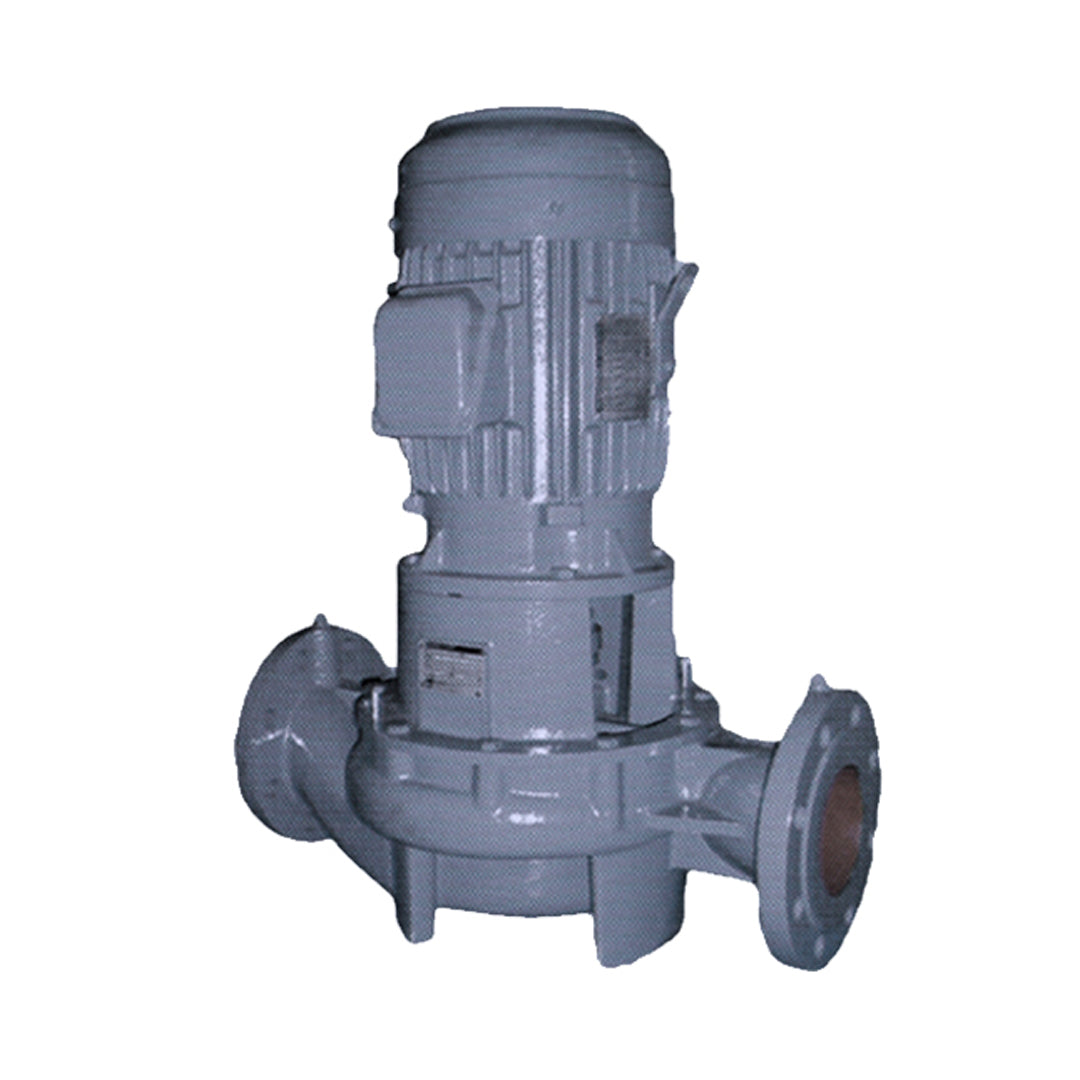

ปั๊มแนวตั้ง ชนิด Inline Vertical in-line Centrifugal Pumps Ebara code 150LPD4LA

ปั๊มน้ำหอยโข่งแนวตั้งแบบอินไลน์ (Vertical In-line Centrifugal Pump) EBARA รุ่น LPDA ถูกออกแบบมาสำหรับงานสูบจ่ายน้ำในอาคารสูง ระบบเพิ่มแรงดัน (Boosting pump system) ระบบหมุนเวียนน้ำร้อน-เย็น และงานอุตสาหกรรมต่างๆ จุดเด่นอยู่ที่โครงสร้างกะทัดรัด น้ำหนักเบา และใช้ระบบ Back Pull-out (BPO) ที่ช่วยให้สามารถถอดซ่อมบำรุงชุดหมุน (Rotating elements) ได้ง่ายโดยไม่ต้องถอดท่อดูดและท่อส่งออกจากระบบ

คุณสมบัติ

• โครงสร้างแบบอินไลน์: ท่อดูดและท่อส่งอยู่ในแนวเดียวกัน (In-line suction - discharge) ติดตั้งง่ายและประหยัดพื้นที่
• บำรุงรักษาสะดวก: ระบบ Back Pull Out (BPO) ช่วยให้ถอดชิ้นส่วนภายในออกมาตรวจสอบได้โดยไม่ต้องรื้อท่อ
• ประสิทธิภาพเสถียร: ออกแบบมาให้มีคุณสมบัติ Non-overload design เพื่อให้ประสิทธิภาพการทำงานมั่นคงในทุกการใช้งาน
• รองรับงานหนัก: สามารถทำอัตราการไหลได้สูงสุดถึง 10 ลูกบาศก์เมตรต่อนาที และรองรับแรงดันใช้งานได้สูงถึง 16 บาร์

ข้อมูลจำเพาะ

• ประเภทของเหลว: น้ำสะอาด (Fresh Water)
• อุณหภูมิของเหลว: 0 ถึง 80 องศาเซลเซียส
• ขนาดท่อดูด/ส่ง: 100 ถึง 200 มิลลิเมตร
• แรงดันใช้งานสูงสุด (Discharge): 16 บาร์ (มาตรฐาน) หรือ 20 บาร์ (Option)
• วัสดุตัวเรือน: เหล็กหล่อ (Cast Iron)
• วัสดุใบพัด: บรอนซ์ (Bronze) เป็นมาตรฐาน หรือเหล็กหล่อ (Cast Iron) เป็น Option
• วัสดุเพลา: สแตนเลส SUS 304
• ซีลกันรั่ว: Mechanical Seal (Ceramic/Carbon)

SIZE (mm)	Model	Output (kW)	Motor Frame Size	ØD	H	H1	H2	H3	L	L1	L2	W1	W	A	B	ØC	Ød	Weight (kg)
100	100 LPD4GA	1.5	90L	100	692	631.5	135	195	520	260	260	153	282	130	130	16	230	70
		2.2	100L		706.5	646.5												80
	100 LPD4HA	2.2	100L		694.5	634.5	130	60	520	260	260	170	316	130	130	16	230	93
		3.7	112M		751	691												104
	100 LPD4JA	3.7	112M		751	676	125	200	560	280	280	185	352	220	220	16	270	120
		5.5	132S		780	705												138
125	125 LPD4GCA	2.2	100L	125	739.5	664.5	165	240	600	300	300	178	320	220	220	16	270	82
		3.7	112M		796	721												93
	125 LPD4HCA	5.5	132S		834	759	165	240	600	300	300	185	343	220	220	16	270	126
		7.5	132M		872	797												140
	125 LPD4JCA	5.5	132S		879	789	195	285	700	350	350	225	414	300	300	19	350	197
		7.5	132M		917	827												212
		11	160M		1033	943												250
	125 LPD4KA	15	160L		1027	937	160	250	700	350	350	246	465	300	300	19	370	274
		18.5	180MC		1047	957												314
	125 LPD4LA	22	180LC		1158	1068	170	260	780	390	390	270	520	300	300	19	370	407
		30	200LC		1251	1161												480
150	150 LPD4HA	7.5	132M	150	922	832	200	290	700	350	350	243	430	300	300	19	350	193
		11	160M		1038	948												230
		15	160L		1082	992												248
	150 LPD4JA	15	160L		1087	997	205	295	800	400	400	475	264	300	300	19	370	268
		18.5	180MC		1107	1017												308
		22	180LC		1145	1055												340
	150 LPD4KA	30	200LC		1268	1158	200	310	800	400	400	278	530	400	400	19	420	457
		37	225SC		1319	1209												506
	150 LPD4LA	45	225MC		1335	1225	198	308	900	450	450	310	600	400	400	19	450	580
		55	250SC		1315	1205												705
		75	250MC		1445	1335												780
200	200 LPD4HA	5.5	132S	200	934	844	250	340	900	450	450	270	480	300	300	19	370	216
		7.5	132M		972	882												230
		11	160M		1088	998												269
		15	160L		1167	1057												328
	200 LPD4JA	18.5	180MC		1187	1077	245	355	860	430	430	296	544	400	400	19	420	368
		22	180LC		1225	1115												400
		30	200LC		1318	1208												474
	200 LPD4KA	37	225SC		1361	1251	240	350	900	450	450	315	568	450	450	19	450	553
		45	225MC		1386	1276												577
		55	250SC		1458	1348												700

ข้อมูลทางเทคนิค

• กำลังมอเตอร์: มีตั้งแต่ 1.5 kW ถึง 75 kW
• ระบบไฟฟ้า: 3 เฟส (380V-415V), 50 Hz
• ความเร็วรอบ: ประมาณ 1450 รอบต่อนาที (4 Poles)
• มาตรฐานการป้องกัน: IP 55
• ระดับฉนวน: Class F
• หน้าแปลน: มาตรฐาน DIN PN-16

เอกสารข้อมูล

ปั๊มแนวตั้ง ชนิด Inline Vertical in-line Centrifugal Pumps Ebara code 150LPD4LAData Sheetปั๊มแนวตั้ง ชนิด Inline Vertical in-line Centrifugal Pumps Ebara code 150LPD4LA Data Sheet
