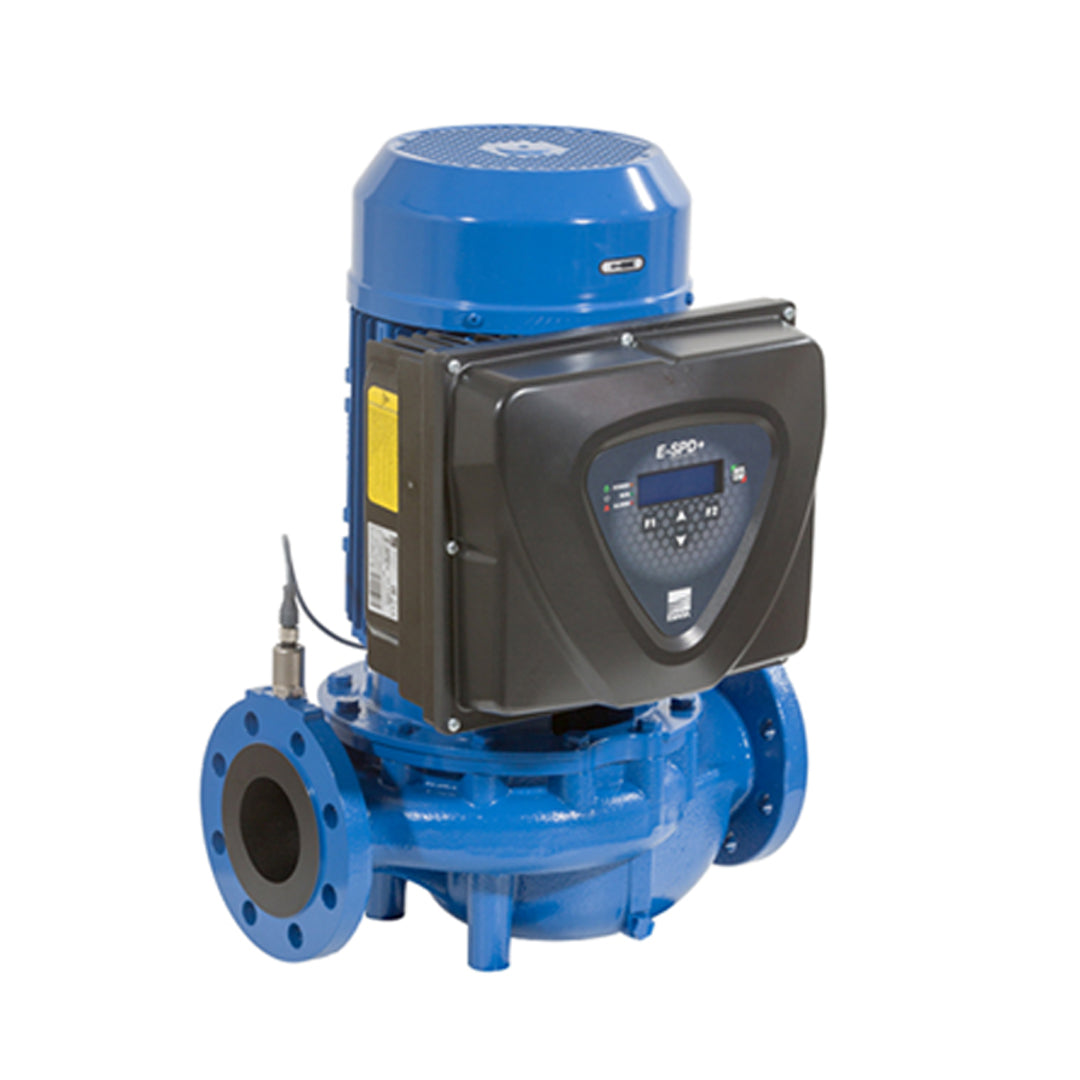

ปั๊มแนวตั้ง ชนิด Inline พร้อมอินเวอเตอร์ Vertical in-line Centrifugal Pumps With Inverter Ebara code 3E-K 50-125/2,2 (.)T

ปั๊มน้ำหอยโข่งแบบอินไลน์ (In-line Centrifugal Pump) EBARA รุ่น 3E-K เป็นปั๊มที่มาพร้อมกับอุปกรณ์ควบคุมความเร็วรอบมอเตอร์ (VFD - Variable Frequency Drive) รุ่น E-SPD+ ติดตั้งมาบนตัวมอเตอร์ (On-board Inverter) ออกแบบมาเพื่อรักษาระดับแรงดันน้ำในระบบให้คงที่โดยอัตโนมัติ ช่วยประหยัดพลังงานและยืดอายุการใช้งาน เหมาะสำหรับงานระบบส่งน้ำในอาคาร งานอุตสาหกรรม และระบบหมุนเวียนน้ำที่ต้องการควบคุมแรงดัน

คุณสมบัติ

• ระบบอินเวอร์เตอร์ (Integrated Inverter): ควบคุมการทำงานของปั๊มโดยปรับความเร็วรอบตามความต้องการใช้น้ำจริง เพื่อรักษาแรงดันให้คงที่ (Constant Pressure)
• ประหยัดพลังงาน: ลดการใช้พลังงานไฟฟ้าเมื่อความต้องการใช้น้ำลดลง
• ระบบป้องกันครบครัน: มีฟังก์ชันป้องกันไฟตก/ไฟเกิน (Over/Under Voltage), กระแสเกิน (Overcurrent), น้ำแห้ง (Dry Run), และแรงดันเกินในระบบ
• โครงสร้างทนทาน: ออกแบบตามมาตรฐาน EN 733 (DIN 24255) บำรุงรักษาง่ายด้วยโครงสร้างแบบถอดชิ้นส่วนจากด้านหลัง (Back Pull-out)

ข้อมูลจำเพาะ

• ประเภทของเหลว: น้ำสะอาด, น้ำเกลือ (Brine), หรือของเหลวที่ไม่กัดกร่อนรุนแรง
• อุณหภูมิของเหลว: -10 °C ถึง +120 °C
• อุณหภูมิสภาพแวดล้อม: สูงสุด +40 °C
• แรงดันใช้งานสูงสุด: 10 bar (1 MPa) หรือ 16 bar (1.6 MPa) ขึ้นอยู่กับรุ่น
• วัสดุตัวเรือน (Casing): เหล็กหล่อ (Cast Iron EN-GJL-250)
• วัสดุใบพัด (Impeller): สแตนเลส AISI 304 (รุ่น 32-65) / สแตนเลส AISI 316L (รุ่น 80, 100)
• วัสดุเพลา (Shaft): สแตนเลส AISI 304 (รุ่น 32-65) / สแตนเลส AISI 316L (รุ่น 80, 100)
• ซีลกันรั่ว: Mechanical Seal (SiC/Carbon/EPDM หรือ SiC/SiC/EPDM แล้วแต่รุ่น)

Pump with Inverter	kW	Dimensions [mm]											Weight [kg]
		DN	A	A1 *	B	C	H	H1	D	ØE	n° - ØF	n° - G1/4
3E-K 32-125/0,37 (.)T	0.37	32	280	-	300	196	347	79	140	100	4 - Ø19	4	21
3E-K 32-125/0,55 (.)T	0.55	32	280	-	300	196	347	79	140	100	4 - Ø19	4	23
3E-K 32-125/0,75 (.)T	0.75	32	280	-	300	196	347	79	140	100	4 - Ø19	4	24
3E-K 40-160/1,1 (.)T	1.1	40	320	341	341	214	394	67	150	110	4 - Ø19	4	33
3E-K 40-160/1,5 (.)T	1.5	40	320	338	341	214	394	67	150	110	4 - Ø19	4	38
3E-K 40-160/2,2 (.)T	2.2	40	320	338	341	214	419	67	150	110	4 - Ø19	4	40
3E-K 40-200/3 TT	3	40	340	-	373	225	490	100	150	110	4 - Ø19	4	51
3E-K 40-200/4 TT	4	40	340	-	390	242	513	100	150	110	4 - Ø19	4	52
3E-K 40-200/7,5 TT	0.75	40	340	341	410	262	558	100	150	110	4 - Ø19	4	68
3E-K 50-100/0,37 (.)T	0.37	50	280	-	304	196	352	75	165	125	4 - Ø19	4	25
3E-K 50-100/0,55 (.)T	0.55	50	280	-	304	196	352	75	165	125	4 - Ø19	4	26
3E-K 50-100/0,75 (.)T	0.75	50	280	-	304	196	353	75	165	125	4 - Ø19	4	27
3E-K 50-125/1,5 (.)T	1.5	50	340	-	311	205	441	115	165	125	4 - Ø19	4	34
3E-K 50-125/2,2 (.)T	2.2	50	340	-	311	205	466	115	165	125	4 - Ø19	4	36
3E-K 50-160/3 TT	3	50	340	-	355	228	505	115	165	125	4 - Ø19	4	43
3E-K 50-160/4 TT	4	50	340	-	371	244	528	115	165	125	4 - Ø19	4	51

ข้อมูลทางเทคนิค

• รุ่นอินเวอร์เตอร์: E-SPD+
• กำลังมอเตอร์: 2 Poles: 0.37 kW ถึง 11 kW
• กำลังมอเตอร์: 4 Poles: 0.37 kW ถึง 3 kW
• ระบบไฟฟ้า (Input): 1 เฟส 230V (สำหรับรุ่นไม่เกิน 2.2 kW)
• ระบบไฟฟ้า (Input): 3 เฟส 400V (สำหรับรุ่นไม่เกิน 11 kW)
• ความเร็วรอบ: ประมาณ 2900 รอบต่อนาที (2 Poles) หรือ 1450 รอบต่อนาที (4 Poles)
• มาตรฐานการป้องกัน: IP 55
• ระดับฉนวน: Class F
• ขนาดท่อ (Flange): DN 32 ถึง DN 100 (มาตรฐาน EN 1092-2)
